راهنمای جعبه فیوز ریو + نقشه و تصاویر

شماره	آمپر	کاربرد
F1	15A	برف‌پاک‌کن عقب
F2	10A	چراغ جلو چپ
F3	25A	برف‌پاک‌کن جلو
F4	10A	فن بخاری
F5	10A	چراغ جلو راست
F6	20A	سانروف (در مدل‌های مجهز)
F7	15A	چراغ ترمز
F8	20A	قفل مرکزی
F9	15A	کویل احتراق
F10	10A	ABS
F11	10A	چراغ دنده عقب
F12	15A	رزرو
F13	25A	فندکی / برق ۱۲ ولت
F14	10A	آینه برقی تاشو (در برخی مدل‌ها)
F15	20A	گرمکن صندلی (در برخی مدل‌ها)
F16	25A	آمپلی‌فایر
F17	10A	مه‌شکن جلو
F18	10A	ECU موتور
F19	10A	صفحه کیلومتر (کلاستر)
F20	25A	شیشه‌بالابر سمت راست
F21	25A	شیشه‌بالابر سمت چپ

شماره	آمپر	کاربرد
F1	50A	تغذیه جعبه فیوز داخل کابین
F2	30A	رله کنترل موتور
F3	30A	فن رادیاتور
F4	30A	فن کندانسور کولر
F5	120A	دینام
F6	10A	ECU و کنترل موتور
F7	20A	مدار سوخت
F8	10A	بوق
F9	80A	پمپ ABS (در برخی مدل‌ها)
F10	30A	سوئیچ و مدارهای اصلی

رله	کاربرد
رله پمپ بنزین	فعال کردن پمپ سوخت
رله فن رادیاتور	کنترل فن خنک‌کننده
رله کولر	کمپرسور کولر
رله استارت	مدار راه‌اندازی
رله بوق	مدار بوق
رله اصلی موتور	تغذیه ECU و موتور

جعبه فیوز ریو کجاست؟

در کیا ریو (مدل‌های رایج بازار ایران) معمولاً دو جعبه فیوز وجود دارد: یکی داخل کابین و یکی داخل محفظه موتور.

۱) جعبه فیوز داخل کابین

📍 محل: پایین داشبورد سمت راننده (نزدیک پدال‌ها)
برای دسترسی، باید قاب کوچک زیر داشبورد را باز کنید.

این جعبه معمولاً شامل فیوزهای وسایل داخل اتاق مثل:

• ضبط
• فندکی
• چراغ‌های داخل
• شیشه‌بالابر
• قفل مرکزی
• پشت آمپر
  است.

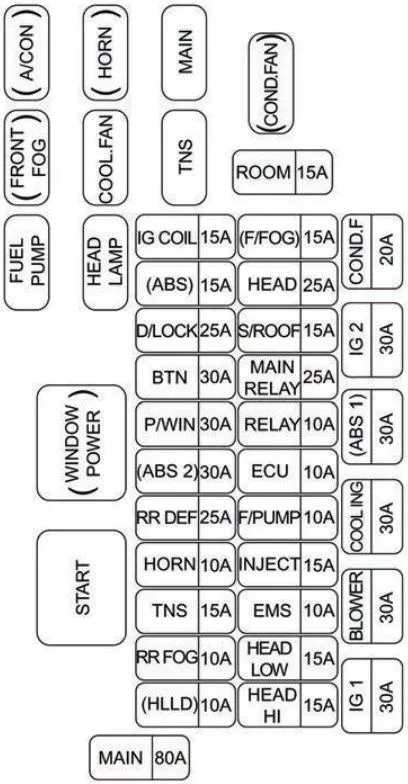

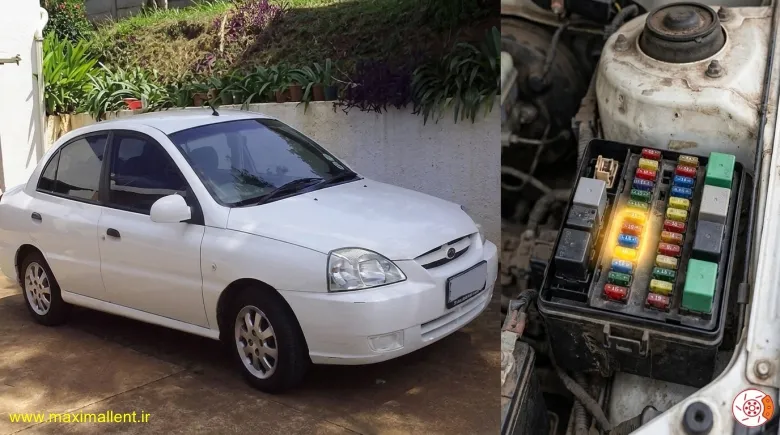

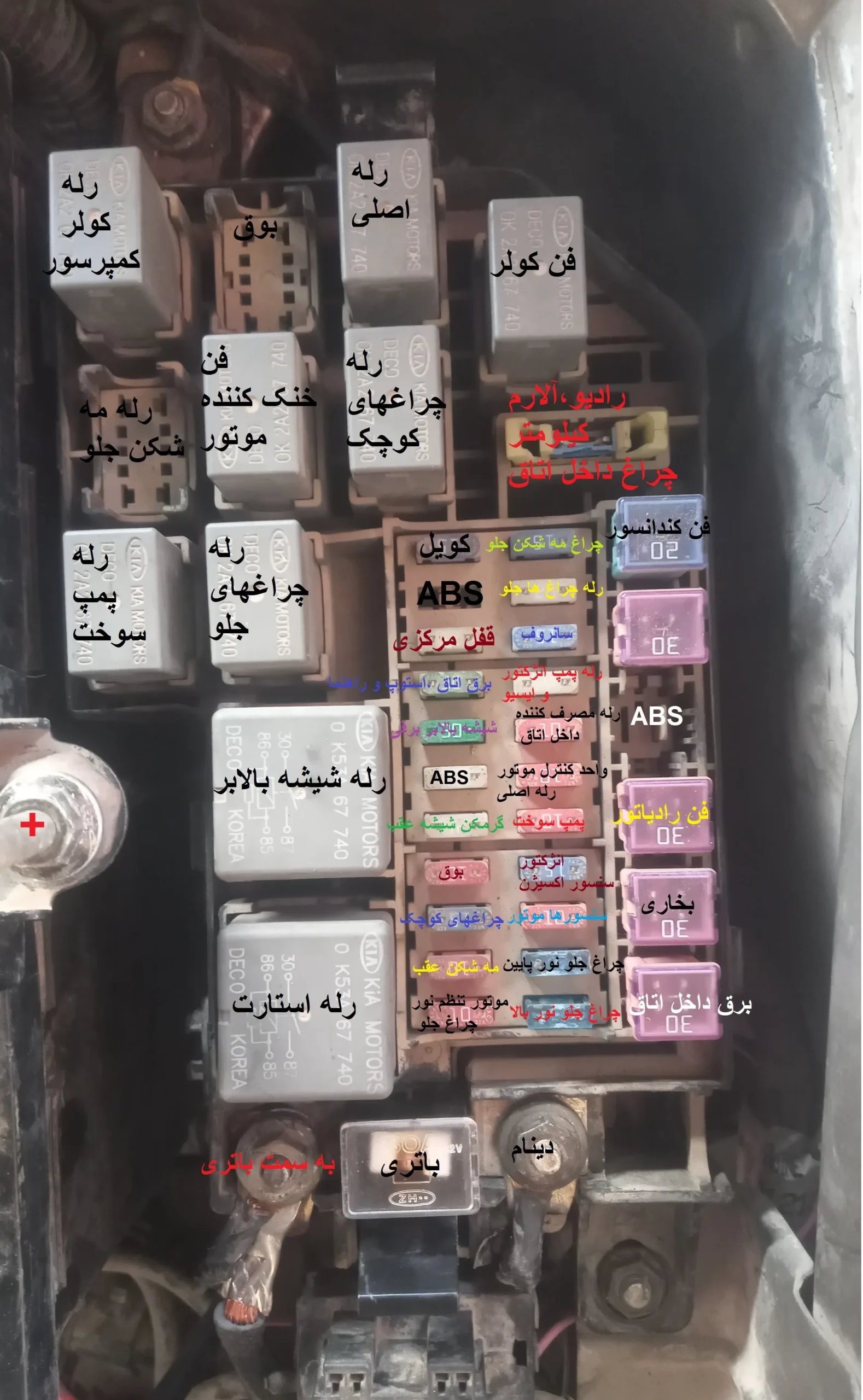

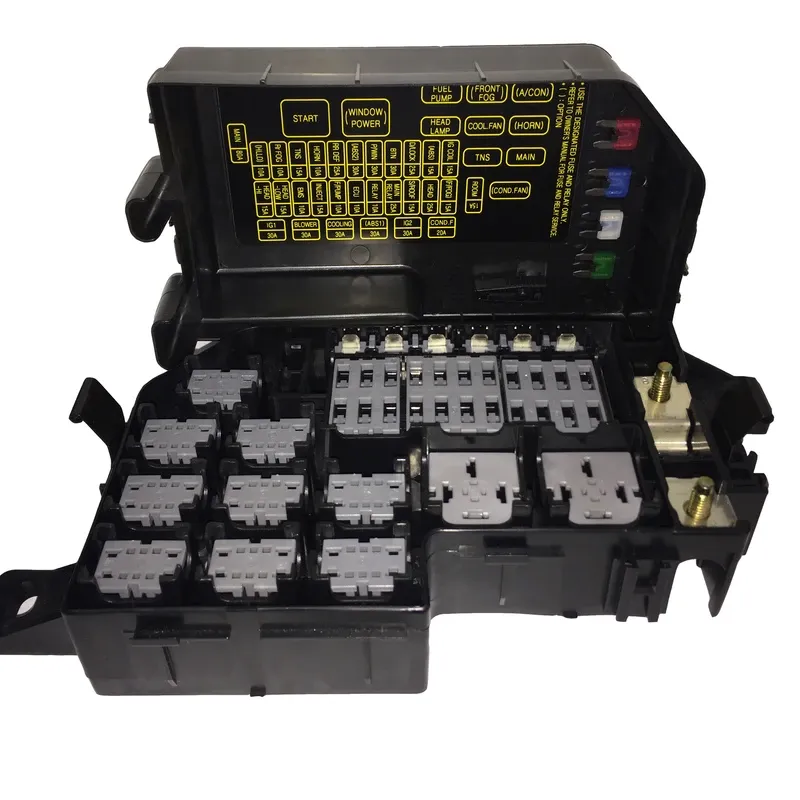

۲) جعبه فیوز داخل محفظه موتور

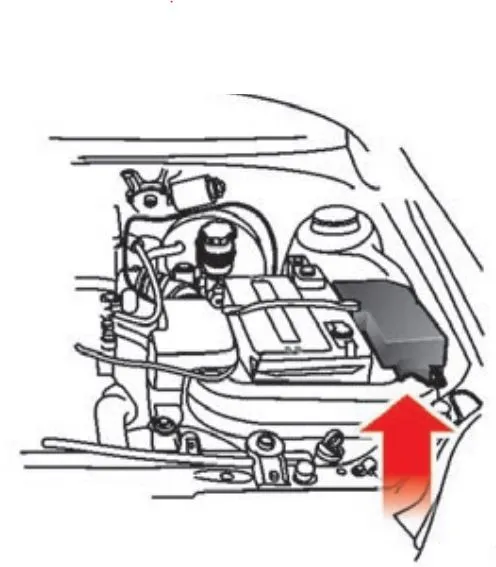

📍 محل: زیر کاپوت، معمولاً سمت چپ محفظه موتور و نزدیک باتری.

این جعبه شامل فیوزها و رله‌های قطعات پرمصرف مثل:

• چراغ‌های جلو
• فن رادیاتور
• پمپ بنزین
• ECU
• ABS
• بوق
  است.

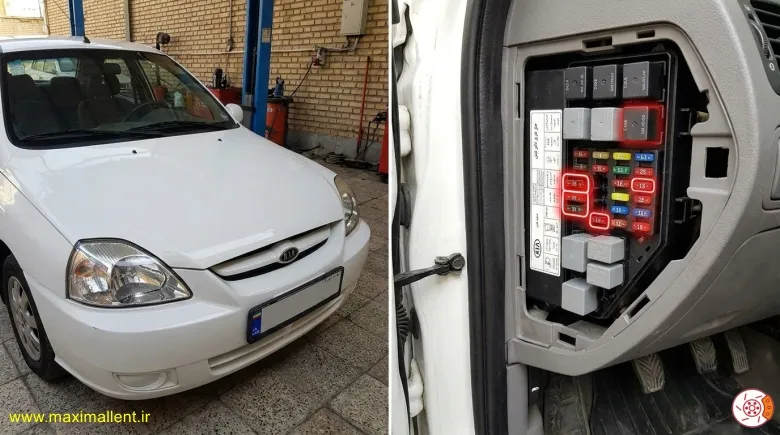

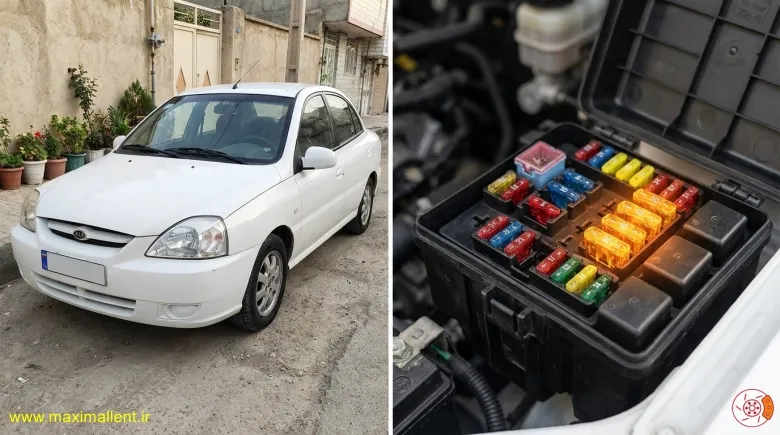

عکس و محل جعبه فیوز ریو

در کیا ریو (به‌خصوص ریو سایپا مدل‌های رایج ایران) دو جعبه فیوز وجود دارد:

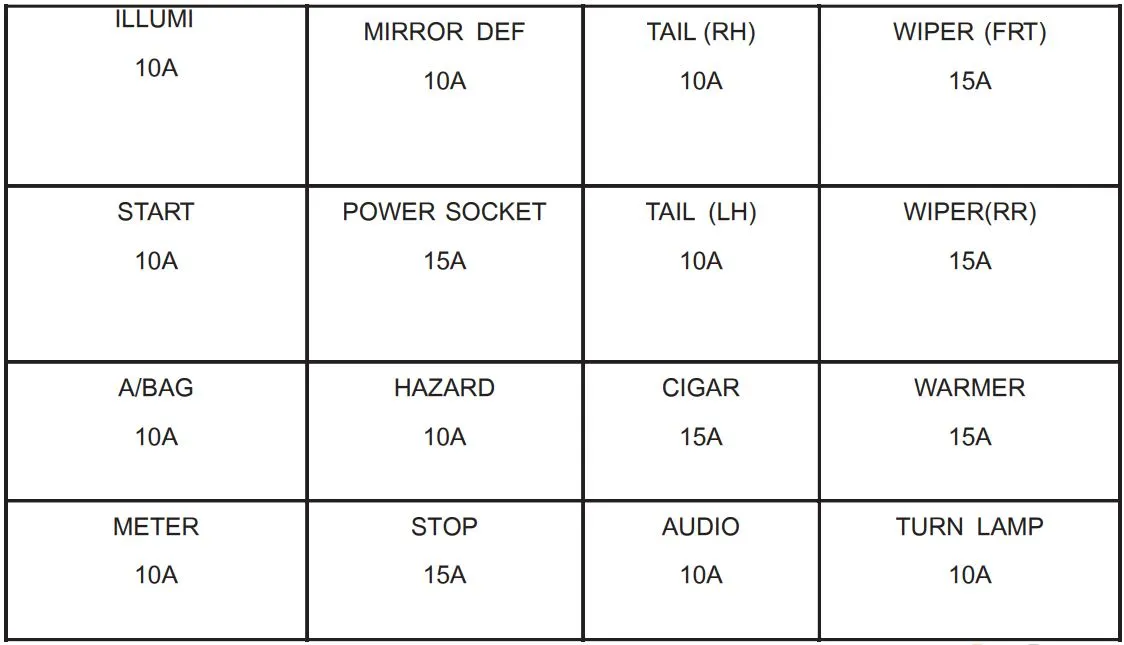

۱) جعبه فیوز داخل کابین

📍 محل: زیر داشبورد سمت راننده، پایین فرمان و نزدیک زانوی راننده
با باز کردن قاب کوچک زیر داشبورد به فیوزهای داخل اتاق دسترسی پیدا می‌کنید.

معمولاً شامل فیوزهای:

• ضبط
• فندکی
• شیشه‌بالابر
• قفل مرکزی
• چراغ ترمز
• ECU داخل کابین

جدول آمپر فیوزهای ریو (کیا ریو JB / ریو سایپا)

این جدول مربوط به کیا ریو نسل JB (مدل‌های رایج ۱۳۸۵ تا ۱۳۹۰ در ایران) است. فیوزها در دو جعبه قرار دارند: داخل کابین و محفظه موتور. ممکن است بسته به سال ساخت کمی تفاوت داشته باشد.

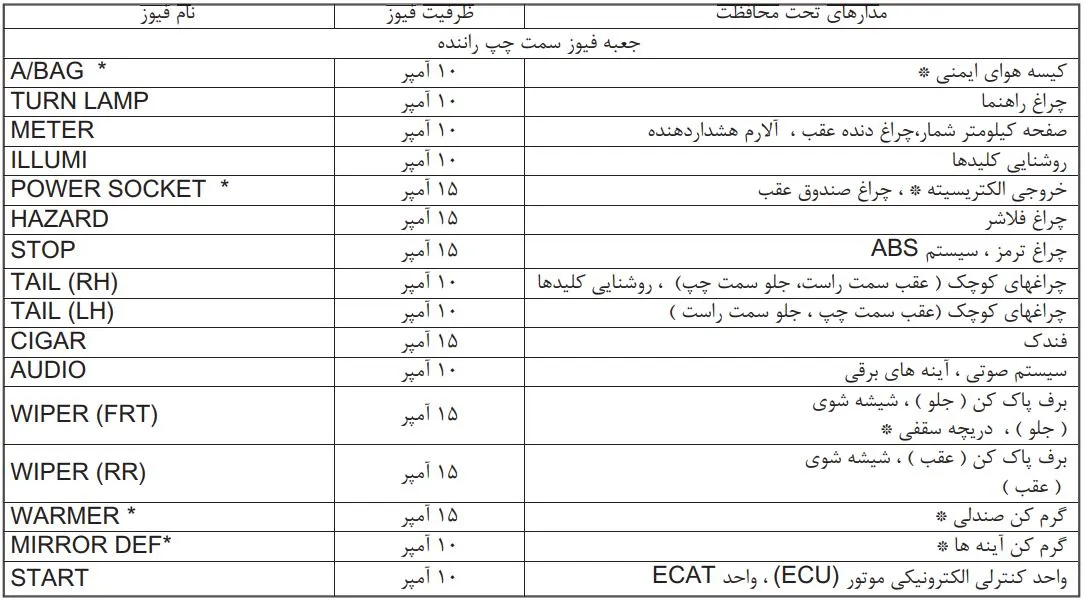

فیوزهای مهم داخل کابین ریو

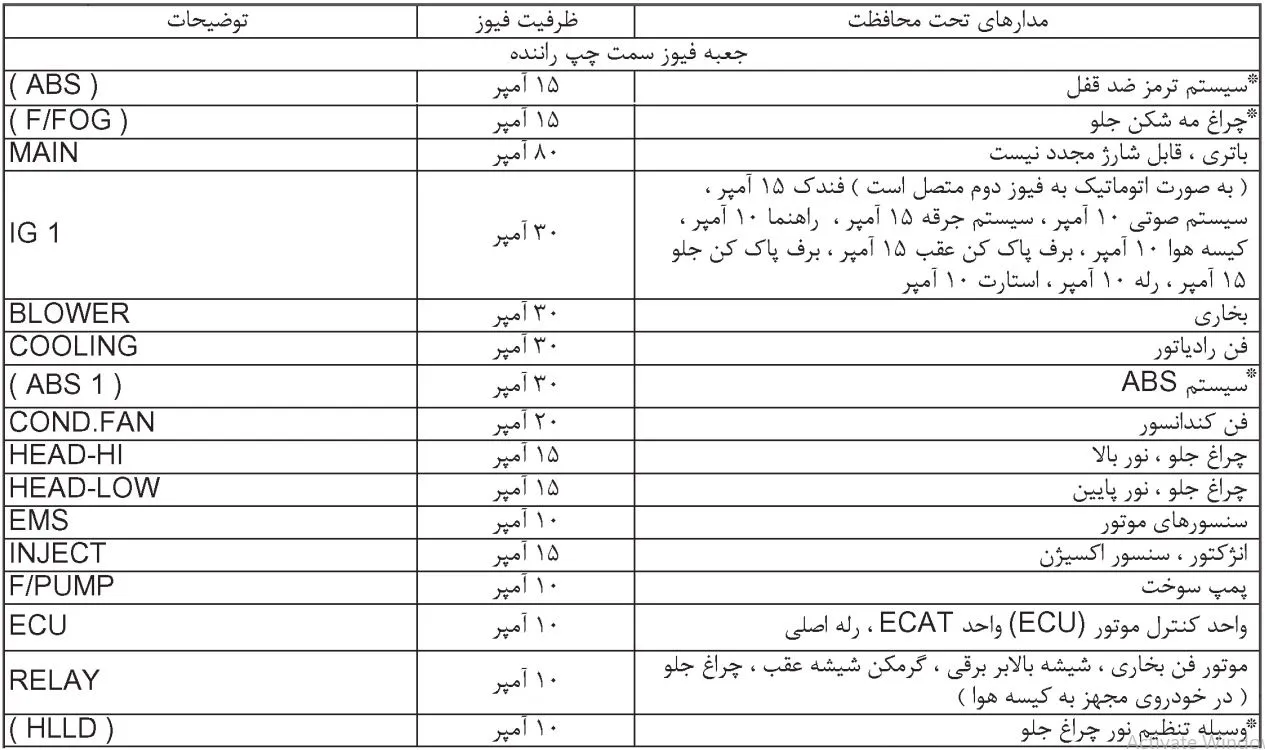

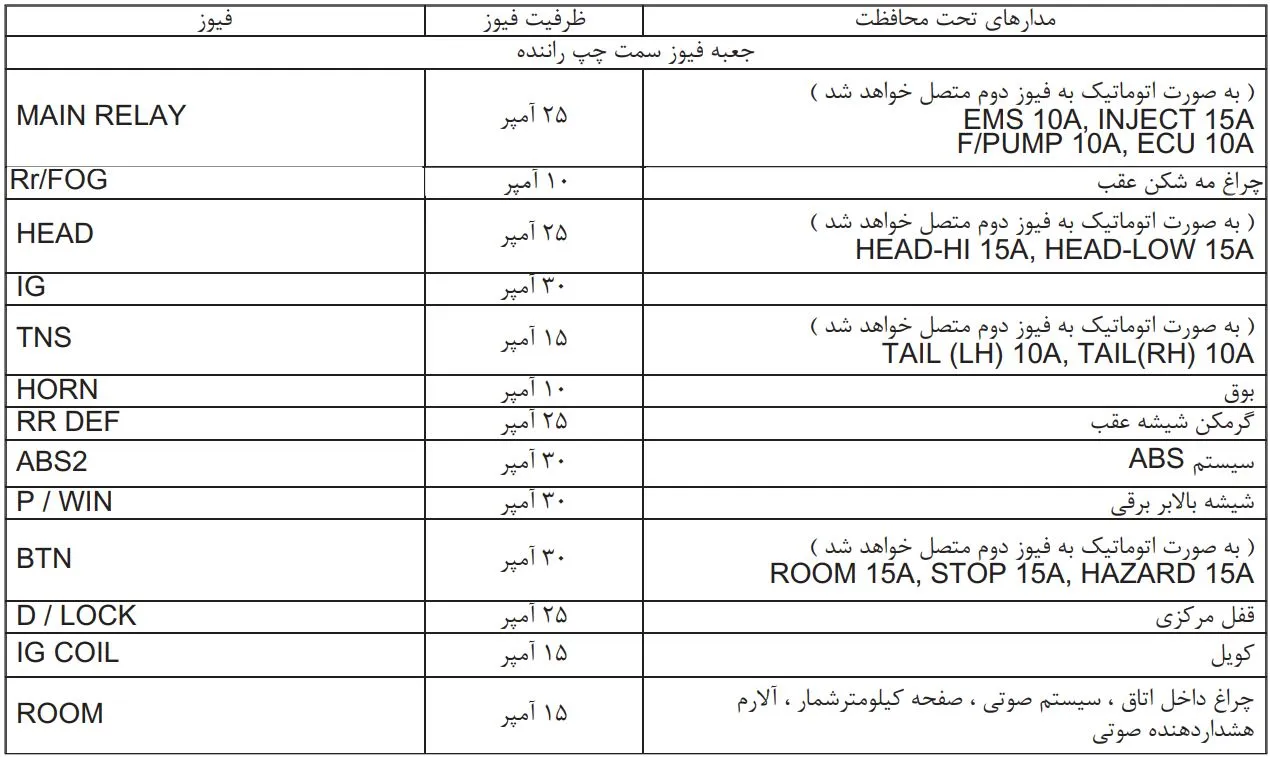

فیوزهای مهم جعبه موتور ریو

رنگ و آمپر فیوزهای تیغه‌ای ریو:

• 🟤 قهوه‌ای: ۵ آمپر
• 🔴 قرمز: ۱۰ آمپر
• 🔵 آبی: ۱۵ آمپر
• 🟡 زرد: ۲۰ آمپر
• ⚪ سفید: ۲۵ آمپر
• 🟢 سبز: ۳۰ آمپر
• 🟠 نارنجی: ۴۰ آمپر

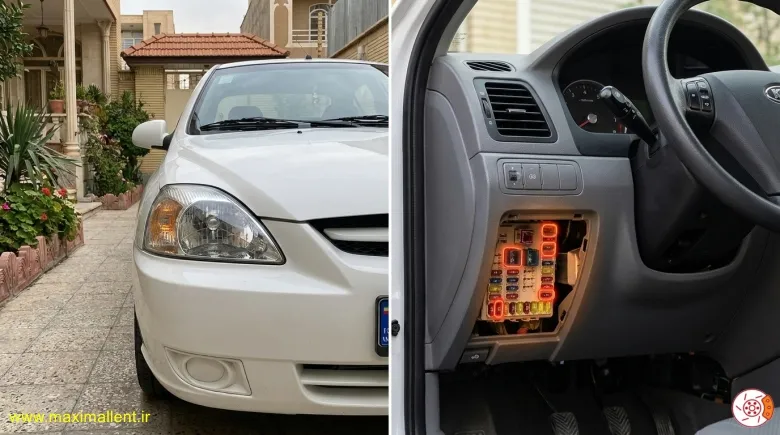

فیوز چراغ جلو ریو کدام است؟

در کیا ریو (JB / ریو سایپا مدل‌های رایج ایران) فیوزهای چراغ جلو در جعبه فیوز داخل کابین، زیر داشبورد سمت راننده قرار دارند. چراغ جلو برای هر سمت یک فیوز جداگانه دارد.

اگر چراغ جلو ریو روشن نمی‌شود:

• اگر فقط یک طرف خاموش است → همان فیوز ۱۰ آمپر، لامپ و سوکت همان سمت را بررسی کنید.
• اگر هر دو چراغ خاموش هستند → علاوه بر فیوزها، کلید چراغ، رله چراغ و برق ورودی را بررسی کنید.
• اگر نور بالا یا پایین مشکل دارد، ممکن است فیوز مربوط به آن مدار یا رله جداگانه باشد.

خلاصه:
✅ چراغ جلو چپ ریو: F2 – ۱۰ آمپر
✅ چراغ جلو راست ریو: F5 – ۱۰ آمپر
📍 محل: جعبه فیوز داخل کابین، زیر داشبورد سمت راننده

فیوز نور پایین ریو کدام است؟

در کیا ریو (JB / ریو سایپا مدل‌های رایج ایران) نور پایین چراغ جلو برای هر سمت فیوز جداگانه دارد و فیوزها در جعبه فیوز داخل کابین زیر داشبورد سمت راننده قرار دارند.

اگر نور پایین ریو کار نمی‌کند:

• اگر یک طرف خاموش است → فیوز همان سمت، لامپ H4/سوکت و سیم‌کشی را بررسی کنید.
• اگر هر دو طرف خاموش هستند → علاوه بر فیوزها، کلید چراغ، رله چراغ جلو و برق ورودی را بررسی کنید.
• اگر نور بالا کار می‌کند ولی نور پایین نه → احتمال خرابی قسمت نور پایین لامپ یا فیوزها بیشتر است.

خلاصه:
✅ نور پایین چپ ریو: F2 – ۱۰ آمپر
✅ نور پایین راست ریو: F5 – ۱۰ آمپر
📍 محل: جعبه فیوز داخل کابین (زیر داشبورد سمت راننده)

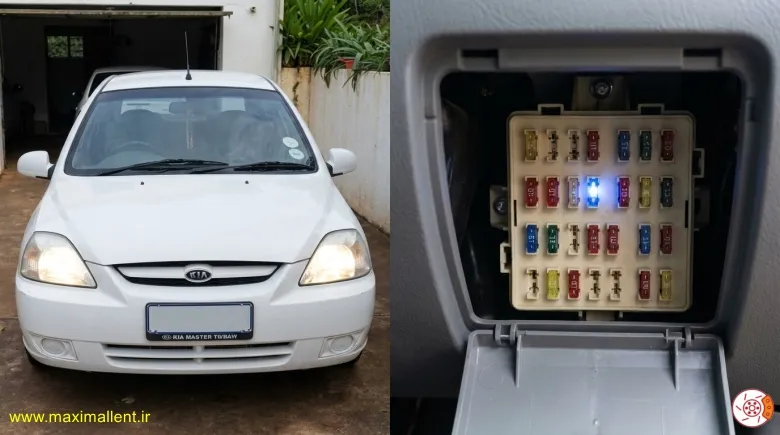

فیوز نور بالا ریو کدام است؟

در کیا ریو (JB / ریو سایپا مدل‌های رایج ایران) فیوز نور بالا (High Beam) در جعبه فیوز داخل کابین، زیر داشبورد سمت راننده قرار دارد.

اگر نور بالای ریو روشن نمی‌شود:

• اگر فقط یک چراغ نور بالا خاموش است → فیوز همان سمت، لامپ و سوکت چراغ بررسی شود.
• اگر هر دو نور بالا خاموش هستند → کلید چراغ (دسته راهنما)، رله چراغ جلو و برق ورودی بررسی شود.
• اگر نور پایین کار می‌کند ولی نور بالا نه → احتمال خرابی لامپ H4، دسته چراغ یا مدار نور بالا بیشتر است.

خلاصه:
✅ فیوز نور بالا ریو: F2 و F5 – هر کدام ۱۰ آمپر
📍 محل: جعبه فیوز داخل کابین، زیر داشبورد سمت راننده

فیوز چراغ کوچک ریو کدام است؟

در کیا ریو (JB / ریو سایپا مدل‌های رایج ایران) فیوز چراغ کوچک (Parking / Tail Lamp) معمولاً در جعبه فیوز داخل کابین، زیر داشبورد سمت راننده قرار دارد.

اگر چراغ کوچک ریو روشن نمی‌شود:

• اگر هر دو طرف خاموش هستند:
  • فیوزهای چراغ کوچک را بررسی کنید.
  • کلید چراغ و رله مربوطه را چک کنید.
• اگر فقط یک سمت خاموش است:
  • فیوز همان سمت، لامپ چراغ کوچک و سوکت بررسی شود.
• چراغ‌های پلاک و چراغ عقب هم معمولاً با همین مدار مرتبط هستند.

خلاصه:
✅ چراغ کوچک چپ ریو: F6 – ۱۰ آمپر
✅ چراغ کوچک راست ریو: F7 – ۱۰ آمپر
📍 محل: جعبه فیوز داخل کابین، زیر داشبورد سمت راننده

فیوز چراغ ترمز ریو کدام است؟

در کیا ریو (JB / ریو سایپا مدل‌های رایج ایران) فیوز چراغ ترمز (STOP LAMP) در جعبه فیوز داخل کابین، زیر داشبورد سمت راننده قرار دارد.

اگر چراغ ترمز ریو روشن نمی‌شود:

• فیوز F7 (15A) را بررسی کنید.
• کلید چراغ ترمز روی پدال ترمز را چک کنید.
• لامپ‌های عقب، سوکت‌ها و سیم‌کشی را بررسی کنید.
• اگر فقط چراغ سوم ترمز یا فقط یک طرف خاموش است، احتمال خرابی لامپ یا اتصالات بیشتر است.

خلاصه:
✅ فیوز چراغ ترمز ریو: F7 – ۱۵ آمپر (آبی)
📍 محل: جعبه فیوز داخل کابین، زیر داشبورد سمت راننده

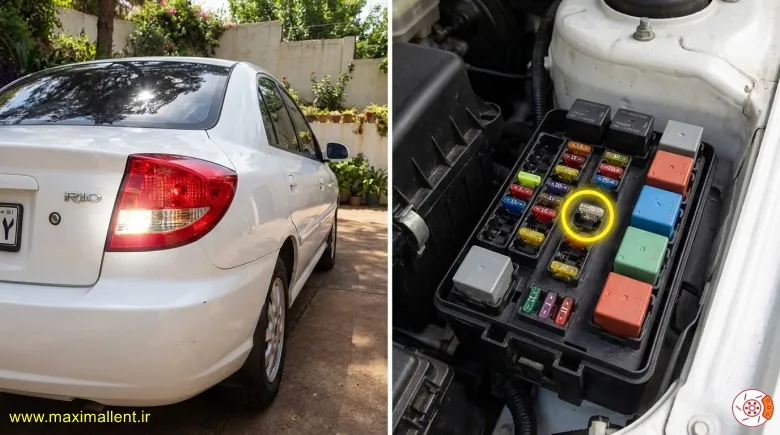

فیوز چراغ دنده عقب ریو کدام است؟

در کیا ریو (JB / ریو سایپا مدل‌های رایج ایران) فیوز چراغ دنده عقب (BACK UP LAMP / B-UP LP) در جعبه فیوز داخل کابین، زیر داشبورد سمت راننده قرار دارد.

اگر چراغ دنده عقب ریو روشن نمی‌شود:

• فیوز F11 (10A) را بررسی کنید.
• لامپ‌های دنده عقب و سوکت چراغ عقب را چک کنید.
• کلید دنده عقب روی گیربکس (سوییچ چراغ عقب) بررسی شود.
• سیم‌کشی و اتصالات عقب خودرو کنترل شود.

خلاصه:
✅ فیوز چراغ دنده عقب ریو: F11 – ۱۰ آمپر (قرمز)
📍 محل: جعبه فیوز داخل کابین، زیر داشبورد سمت راننده

فیوز پمپ بنزین ریو کجاست؟

در کیا ریو (JB / ریو سایپا مدل‌های رایج ایران) فیوز پمپ بنزین در جعبه فیوز داخل محفظه موتور (زیر کاپوت) قرار دارد، نه جعبه فیوز داخل کابین.

اگر پمپ بنزین ریو کار نمی‌کند:

• فیوز F/PUMP (15A) را بررسی کنید.
• رله پمپ بنزین را چک کنید.
• هنگام باز کردن سوئیچ، صدای ۲ تا ۳ ثانیه کار کردن پمپ از باک باید شنیده شود.
• برق ورودی پمپ، سوکت بالای باک و خود پمپ نیز بررسی شود.

خلاصه:
✅ فیوز پمپ بنزین ریو: F/PUMP – ۱۵ آمپر (آبی)
📍 محل: جعبه فیوز زیر کاپوت، محفظه موتور

فیوز فن رادیاتور ریو کدام است؟

در کیا ریو (JB / ریو سایپا مدل‌های رایج ایران) فیوز فن رادیاتور در جعبه فیوز و رله محفظه موتور (زیر کاپوت) قرار دارد.

اگر فن رادیاتور ریو روشن نمی‌شود:

• فیوز RAD FAN (30A) را بررسی کنید.
• رله فن رادیاتور را تست کنید.
• موتور فن، سوکت‌ها و سیم‌کشی را چک کنید.
• سنسور دمای آب (یا فرمان ECU) نیز می‌تواند باعث روشن نشدن فن شود.

خلاصه:
✅ فیوز فن رادیاتور ریو: RAD FAN – ۳۰ آمپر (سبز)
📍 محل: جعبه فیوز زیر کاپوت، محفظه موتور

فیوز کولر ریو کدام است؟

در کیا ریو (JB / ریو سایپا مدل‌های رایج ایران) مدار کولر چند فیوز و رله دارد. فیوزهای اصلی کولر در جعبه فیوز محفظه موتور (زیر کاپوت) قرار دارند.

اگر کولر ریو کار نمی‌کند:

• فیوز A/CON (10A) را بررسی کنید.
• فیوز COND FAN (30A) را چک کنید.
• رله کولر (A/C Relay) را تست کنید.
• برق کلاچ کمپرسور، گاز کولر و سنسور فشار کولر بررسی شود.

خلاصه:
✅ فیوز اصلی کولر ریو: A/CON – ۱۰ آمپر
✅ فیوز فن کندانسور: COND FAN – ۳۰ آمپر
📍 محل: جعبه فیوز زیر کاپوت (محفظه موتور)

فیوز کمپرسور کولر ریو کدام است؟

در کیا ریو (JB / ریو سایپا مدل‌های رایج ایران) کمپرسور کولر معمولاً فیوز جداگانه مستقیم ندارد و برق کلاچ کمپرسور از طریق رله کولر (A/C Relay) تأمین می‌شود. مدار فرمان کولر توسط فیوز A/CON محافظت می‌شود.

اگر کمپرسور کولر ریو درگیر نمی‌شود:

1. فیوز A/CON (10A) را بررسی کنید.
2. رله کولر (A/C Relay) را تست کنید.
3. هنگام روشن کردن کولر، صدای تق کلاچ کمپرسور را گوش کنید.
4. برق ورودی کلاچ کمپرسور، فشار گاز کولر و سنسور فشار را بررسی کنید.

خلاصه:
✅ فیوز کمپرسور کولر ریو: A/CON – ۱۰ آمپر
📍 محل: جعبه فیوز زیر کاپوت (محفظه موتور)
✅ رله کمپرسور: A/C Relay

فیوز بخاری ریو کدام است؟

در کیا ریو (JB / ریو سایپا مدل‌های رایج ایران) بخاری به‌صورت مستقیم فیوز جداگانه برای گرمای بخاری ندارد؛ قسمت برقی اصلی آن یعنی فن بخاری (Blower Motor) توسط فیوز محافظت می‌شود.

اگر بخاری ریو باد نمی‌زند:

• فیوز BLOWER (10A) و BLW (40A) را بررسی کنید.
• مقاومت فن بخاری (رزیستور)، کلید تنظیم سرعت و موتور فن را چک کنید.
• اگر فن کار می‌کند ولی هوا گرم نیست، مشکل از ترموستات، رادیاتور بخاری یا گردش آب است.

خلاصه:
✅ فیوز فن بخاری ریو: BLOWER – ۱۰ آمپر
✅ فیوز قدرت فن: BLW – ۴۰ آمپر
📍 محل: داخل کابین و جعبه فیوز موتور

فیوز ضبط ریو کدام است؟

در کیا ریو (JB / ریو سایپا مدل‌های رایج ایران) فیوز ضبط (Audio) در جعبه فیوز داخل کابین، زیر داشبورد سمت راننده قرار دارد.

اگر ضبط ریو روشن نمی‌شود:

• فیوز AUDIO (10A) را بررسی کنید.
• برق دائم و برق بعد از سوئیچ پشت ضبط را چک کنید.
• اگر ضبط تعویض شده است، فیوز پشت خود دستگاه هم بررسی شود.
• اتصال بدنه و سوکت ضبط را بررسی کنید.

خلاصه:
✅ فیوز ضبط ریو: AUDIO – ۱۰ آمپر (قرمز)
📍 محل: جعبه فیوز داخل کابین، زیر داشبورد سمت راننده

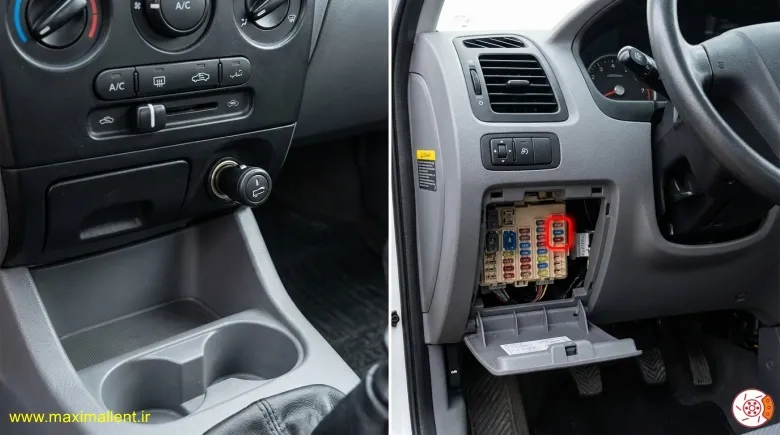

فیوز فندکی ریو کدام است؟

در کیا ریو (JB / ریو سایپا مدل‌های رایج ایران) فیوز فندکی (Cigarette Lighter / Power Outlet) در جعبه فیوز داخل کابین، زیر داشبورد سمت راننده قرار دارد.

اگر فندکی ریو کار نمی‌کند:

• فیوز C/LIGHTER (25A) را بررسی کنید.
• سوکت پشت فندکی و اتصال بدنه را چک کنید.
• اگر از شارژر یا مبدل فندکی استفاده شده، احتمال اتصال کوتاه و سوختن فیوز وجود دارد.
• برق ۱۲ ولت داخل سوکت را با تستر بررسی کنید.

خلاصه:
✅ فیوز فندکی ریو: C/LIGHTER – ۲۵ آمپر (سفید)
📍 محل: جعبه فیوز داخل کابین، زیر داشبورد سمت راننده

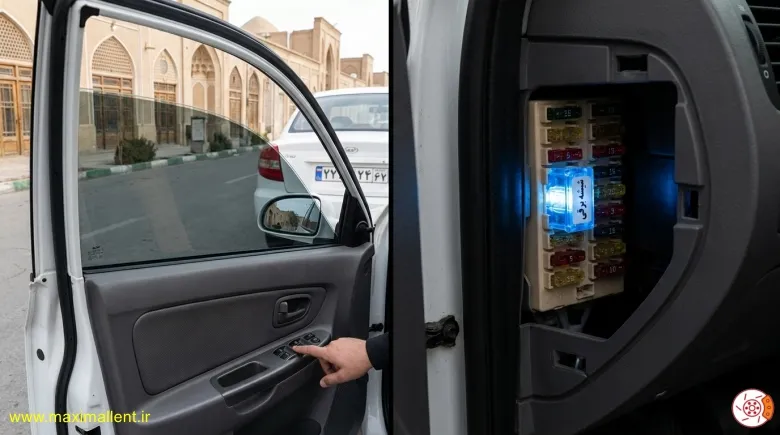

فیوز شیشه‌بالابر ریو کدام است؟

در کیا ریو (JB / ریو سایپا مدل‌های رایج ایران) مدار شیشه‌بالابر برقی توسط فیوزهای مربوط به Power Window محافظت می‌شود. این فیوزها در جعبه فیوز داخل کابین، زیر داشبورد سمت راننده قرار دارند.

اگر شیشه‌بالابر ریو کار نمی‌کند:

• اگر همه شیشه‌ها از کار افتاده‌اند → فیوزهای P/WDW LH و P/WDW RH، رله و کلید اصلی شیشه بررسی شود.
• اگر فقط یک شیشه کار نمی‌کند → کلید همان در، موتور شیشه‌بالابر، سوکت و سیم‌کشی بررسی شود.
• اگر شیشه کند حرکت می‌کند → مکانیزم ریل و موتور بررسی شود.

خلاصه:
✅ فیوز شیشه‌بالابر ریو: P/WDW LH و P/WDW RH – هرکدام ۲۵ آمپر (سفید)
📍 محل: جعبه فیوز داخل کابین، زیر داشبورد سمت راننده

فیوز قفل مرکزی ریو کدام است؟

در کیا ریو (JB / ریو سایپا مدل‌های رایج ایران) فیوز قفل مرکزی در جعبه فیوز داخل کابین، زیر داشبورد سمت راننده قرار دارد.

اگر قفل مرکزی ریو کار نمی‌کند:

• فیوز C/DR LOCK (20A) را بررسی کنید.
• رله قفل مرکزی و یونیت کنترل قفل را چک کنید.
• اگر فقط یک درب قفل نمی‌شود، موتور قفل همان درب یا سیم‌کشی آن بررسی شود.
• اگر با ریموت کار نمی‌کند ولی با کلید کار می‌کند، باتری ریموت و گیرنده بررسی شود.

خلاصه:
✅ فیوز قفل مرکزی ریو: C/DR LOCK – ۲۰ آمپر (زرد)
📍 محل: جعبه فیوز داخل کابین، زیر داشبورد سمت راننده

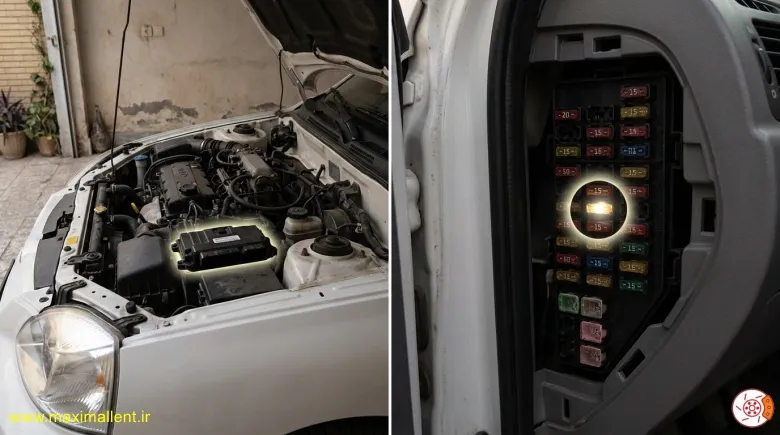

فیوز ECU ریو کدام است؟

در کیا ریو (JB / ریو سایپا مدل‌های رایج ایران) برق ECU (کامپیوتر موتور) توسط چند فیوز محافظت می‌شود. این فیوزها در جعبه فیوز محفظه موتور (زیر کاپوت) و بخشی در جعبه فیوز داخل کابین قرار دارند.

اگر ECU ریو برق ندارد یا خودرو روشن نمی‌شود:

• فیوزهای ECU A (30A) و ECU B (10A) را بررسی کنید.
• رله اصلی موتور (Main Relay) را تست کنید.
• برق دائم، برق بعد از سوئیچ و اتصال بدنه ECU را بررسی کنید.
• اگر با دیاگ ارتباط برقرار نمی‌شود، ابتدا برق ECU و فیوزها بررسی شوند.

خلاصه:
✅ فیوزهای ECU ریو:

• ECU A – ۳۰ آمپر (جعبه فیوز موتور)
• ECU B – ۱۰ آمپر (جعبه فیوز موتور)
• ECU – ۱۰ آمپر (داخل کابین)

فیوز ABS ریو کدام است؟

در کیا ریو (JB / ریو سایپا مدل‌های رایج ایران) سیستم ABS چند فیوز دارد که در جعبه فیوز محفظه موتور (زیر کاپوت) قرار گرفته‌اند.

اگر چراغ ABS ریو روشن شده است:

• فیوزهای ABS1 و ABS2 (40A) را بررسی کنید.
• فیوز ABS (10A) داخل کابین را چک کنید.
• سوکت یونیت ABS، سنسورهای چرخ و سیم‌کشی بررسی شود.
• خطای ABS معمولاً با دستگاه دیاگ مشخص می‌شود.

خلاصه:
✅ فیوز ABS ریو:

• ABS1 – ۴۰ آمپر
• ABS2 – ۴۰ آمپر
• ABS – ۱۰ آمپر
  📍 محل اصلی: جعبه فیوز زیر کاپوت

• فیوز بوق ریو کجاست؟

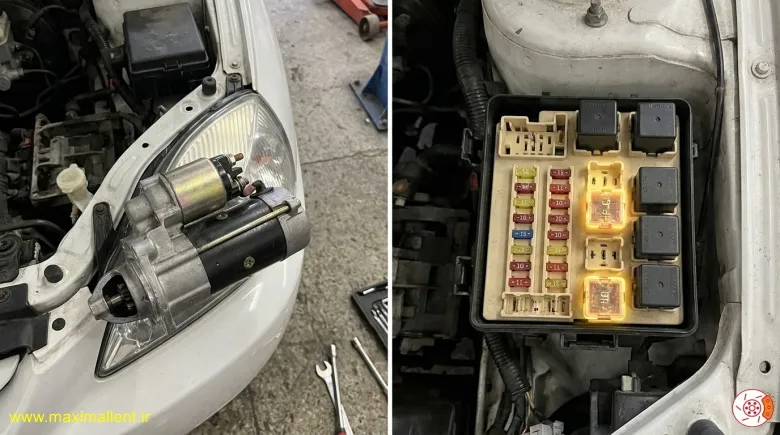

فیوز استارت ریو کدام است؟

در کیا ریو (JB / ریو سایپا مدل‌های رایج ایران) مدار استارت توسط فیوز و رله استارت محافظت می‌شود. فیوز مربوط به فرمان استارت در جعبه فیوز داخل کابین و مدار قدرت در جعبه فیوز محفظه موتور قرار دارد.

اگر ریو استارت نمی‌زند:

• فیوز START (10A) را بررسی کنید.
• رله استارت را چک کنید.
• باتری، اتصالات سر باتری و اتصال بدنه را بررسی کنید.
• اگر با چرخاندن سوئیچ هیچ صدایی نمی‌آید، کلید استارت و رله نیز باید بررسی شوند.
• اگر صدای تق می‌آید ولی موتور نمی‌چرخد، احتمال خرابی استارت یا باتری بیشتر است.

خلاصه:
✅ فیوز فرمان استارت ریو: START – ۱۰ آمپر (قرمز)
✅ فیوز مدار اصلی: IGN2 – ۴۰ آمپر
📍 محل: داخل کابین و جعبه فیوز موتور

فیوز مربوط به روشن نشدن ماشین ریو

در کیا ریو (JB / ریو سایپا مدل‌های رایج ایران) روشن نشدن خودرو معمولاً به یک فیوز خاص محدود نیست؛ چند فیوز و رله در مسیر ECU، سوخت، جرقه و استارت نقش دارند.

اگر ریو استارت می‌خورد ولی روشن نمی‌شود:

موارد زیر را بررسی کنید:

• فیوز پمپ بنزین (F/PUMP 15A)
• رله پمپ بنزین
• فیوز ECU
• برق کویل و انژکتورها
• سنسور دور موتور (میل‌لنگ)

اگر اصلاً استارت نمی‌زند:

• فیوز START (10A)
• رله استارت
• باتری و اتصالات
• سوئیچ استارت بررسی شود.

خلاصه:
برای روشن نشدن ریو ابتدا این‌ها را چک کنید:
✅ ECU A (30A)
✅ ECU B (10A)
✅ F/PUMP (15A)
✅ START (10A)
