نقشه جعبه فیوز سمند سورن

سمند سورن معمولاً دارای دو جعبه فیوز است:

1. جعبه فیوز داخل کابین (زیر داشبورد، سمت چپ راننده)

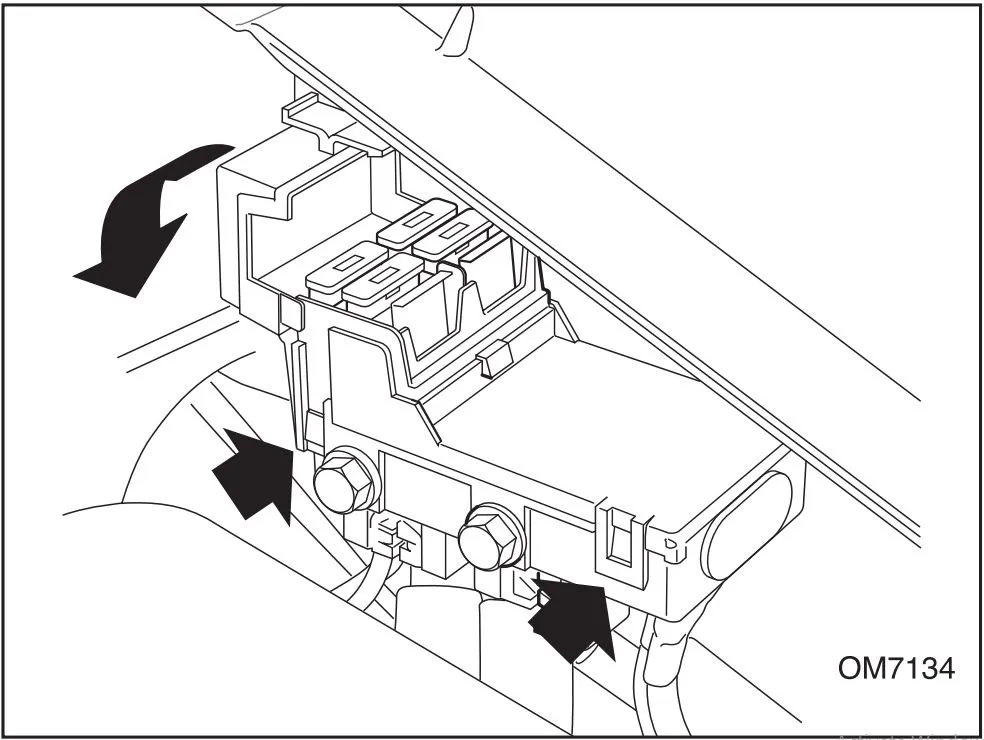

2. جعبه فیوز محفظه موتور (داخل موتور، نزدیک باتری)
   چیدمان فیوزها در سورن نسبت به سمند LX بسیار شبیه است، اما با توجه به سال تولید و نوع سیستم برق (معمولی یا مالتی‌پلکس) ممکن است تفاوت‌هایی داشته باشد.

فیوزهای مهم سورن

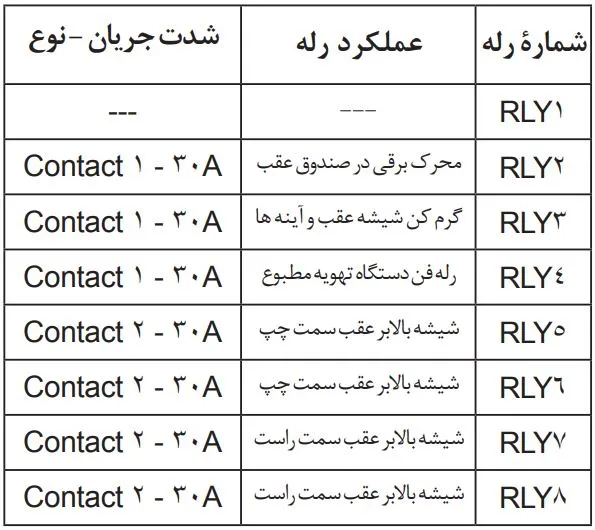

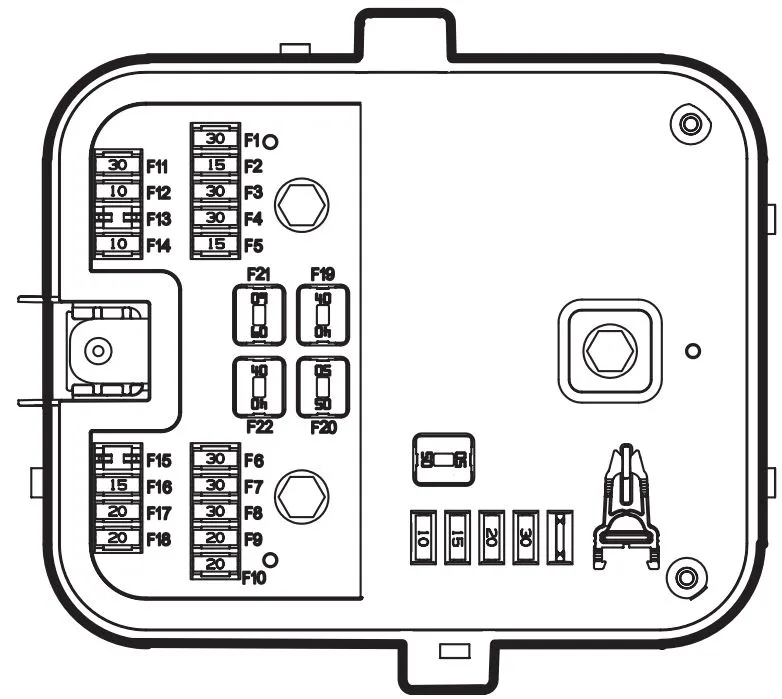

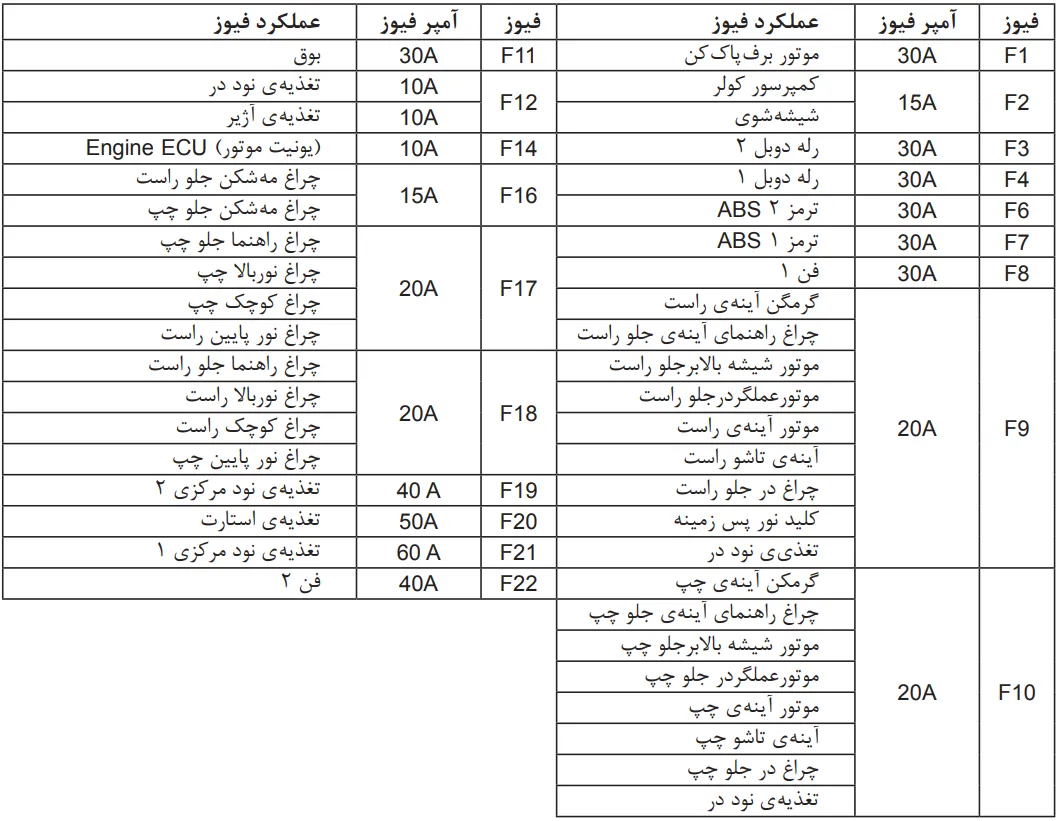

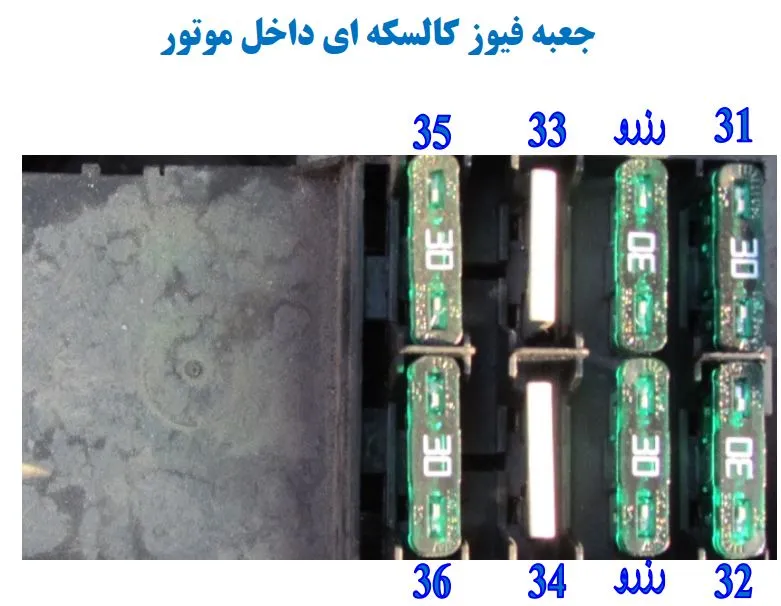

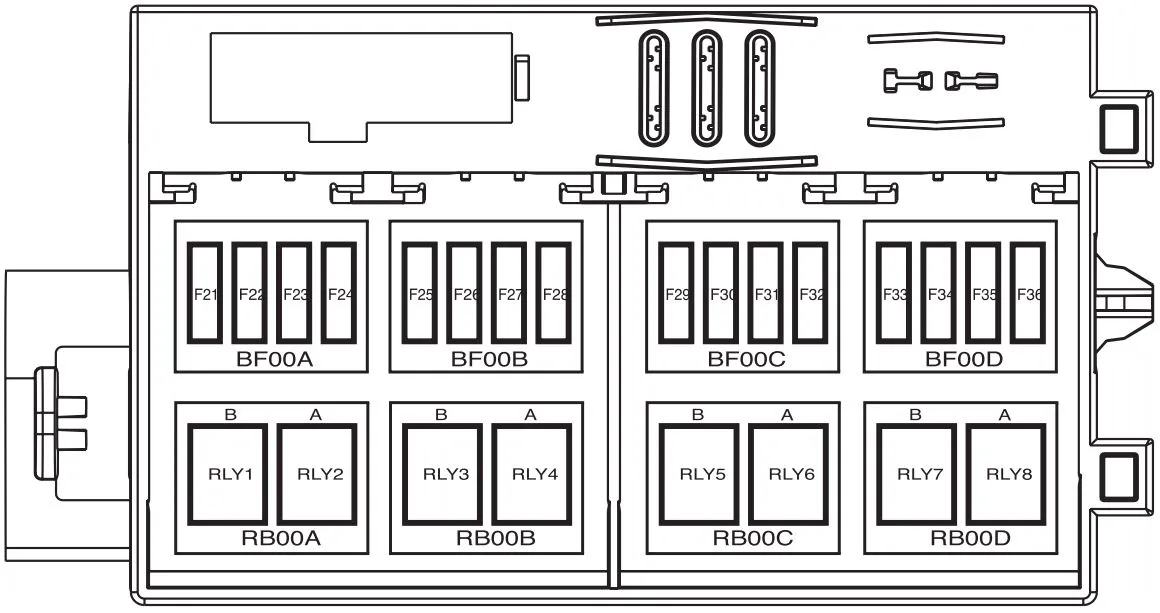

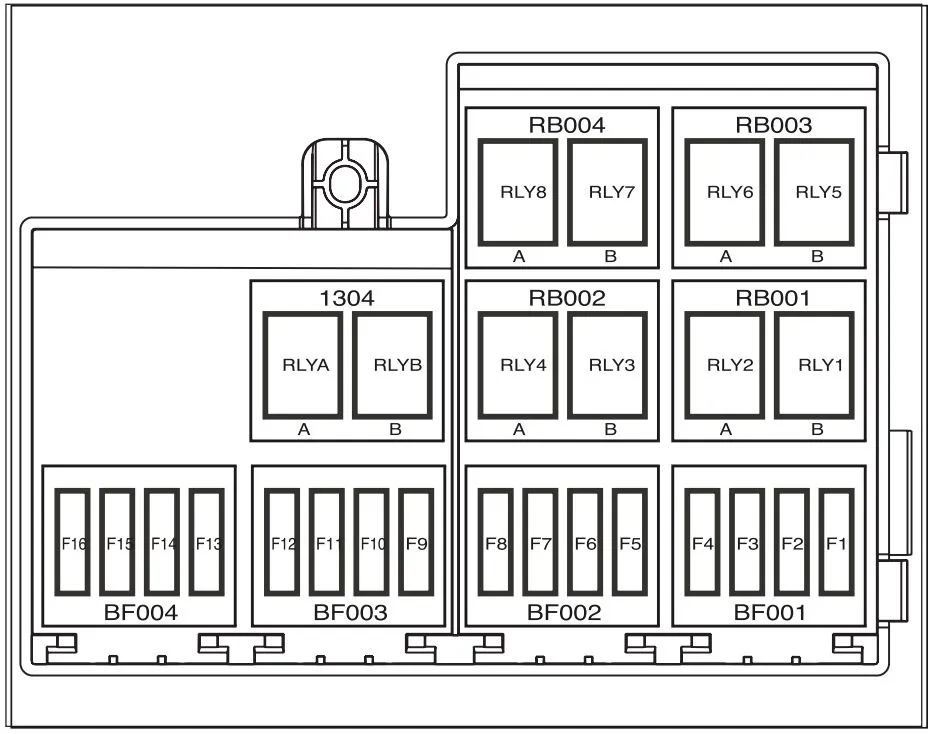

جعبه فیوز محفظه موتور سورن

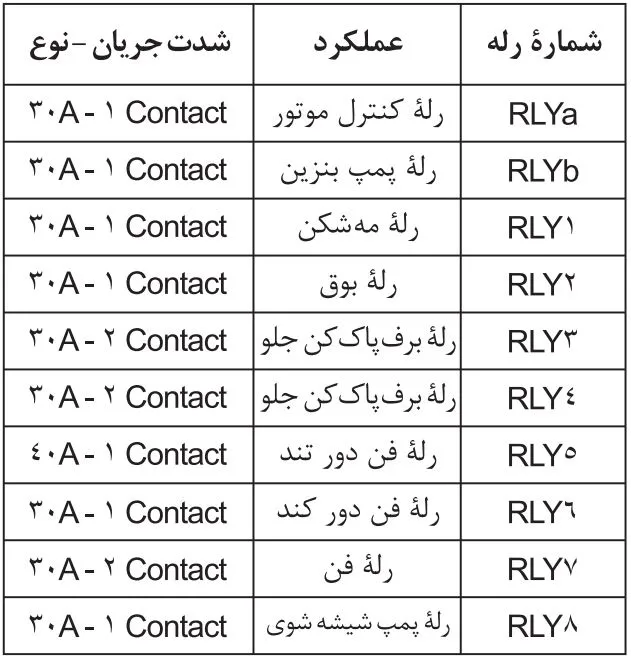

این جعبه معمولاً شامل فیوزهای قدرت و رله‌ها است، از جمله:

• رله پمپ بنزین
• رله کنترل موتور (ECU)
• رله فن دور کند و دور تند
• رله بوق
• رله برف‌پاک‌کن

در برخی نسخه‌ها جعبه فیوز موتور در سمت راست محفظه موتور قرار دارد.

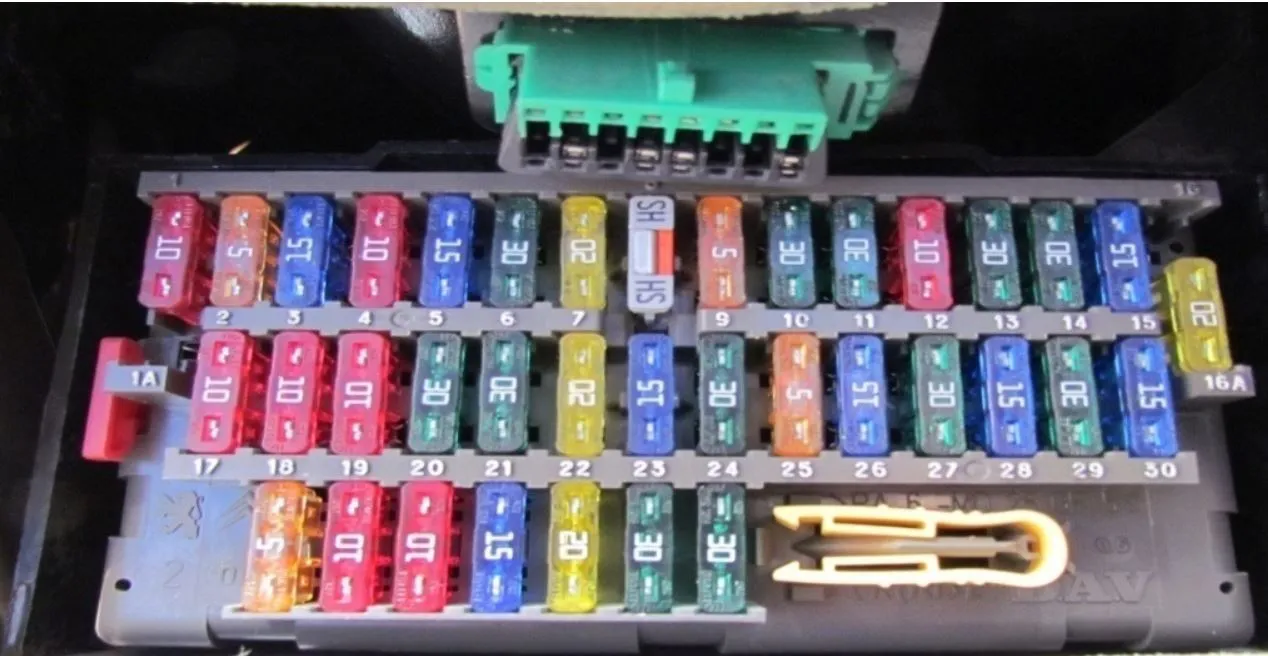

عکس جعبه فیوز سمند

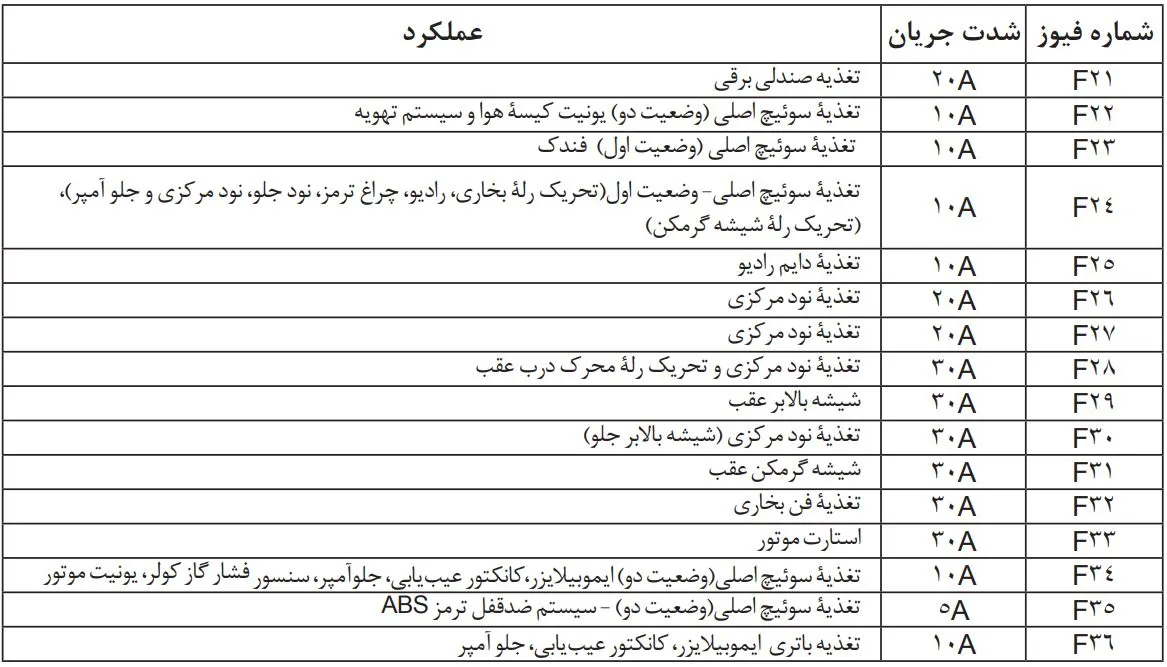

سمند معمولاً دو جعبه فیوز اصلی دارد:

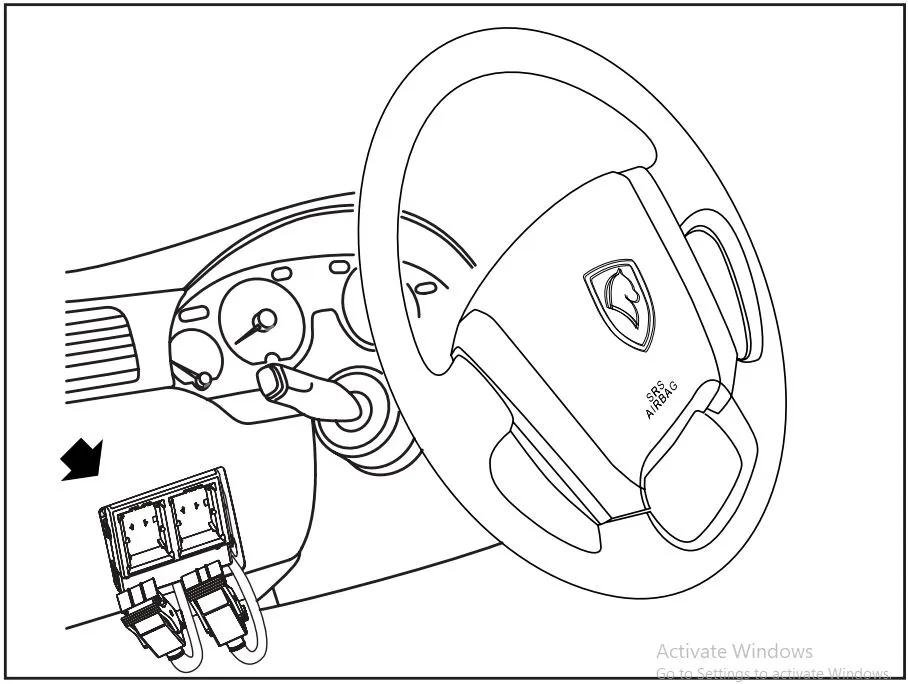

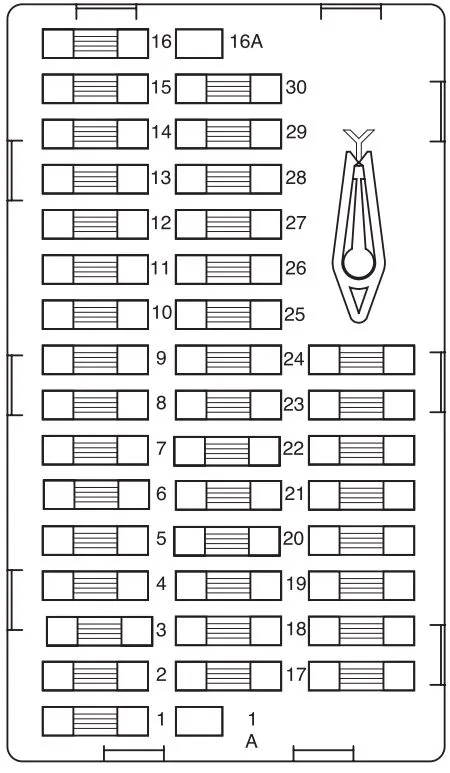

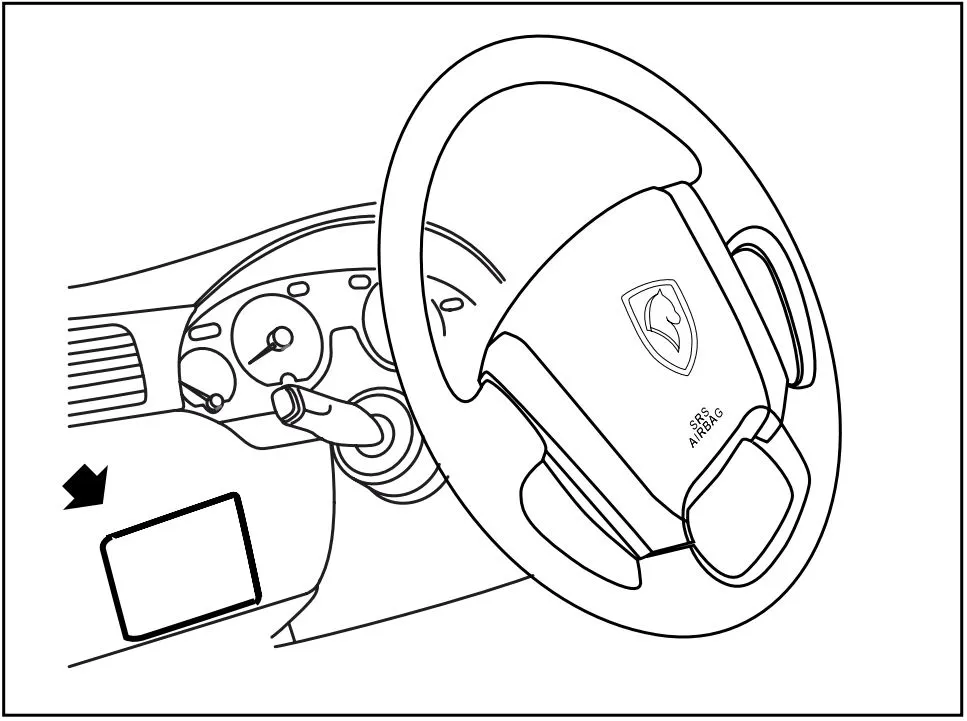

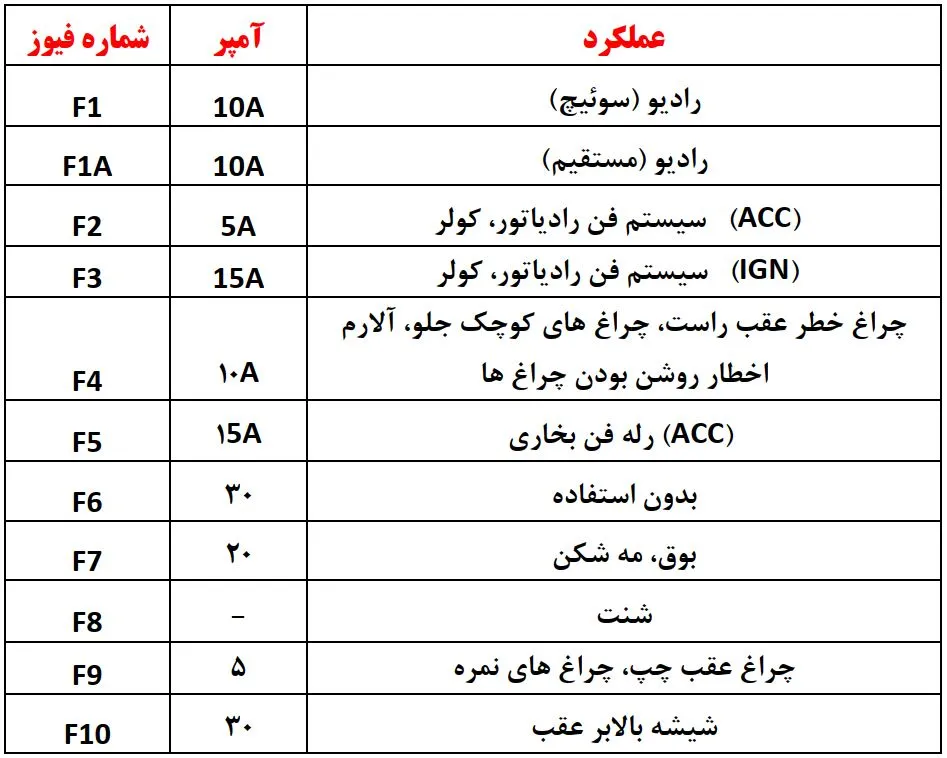

۱) جعبه فیوز داخل کابین

محل:

• زیر داشبورد
• سمت چپ فرمان (پای راننده)

این جعبه شامل فیوزهای وسایل داخل اتاق مانند:

• ضبط
• فندکی
• بوق
• شیشه‌بالابر
• چراغ ترمز
• برف‌پاک‌کن
• چراغ‌های داخل کابین

است.

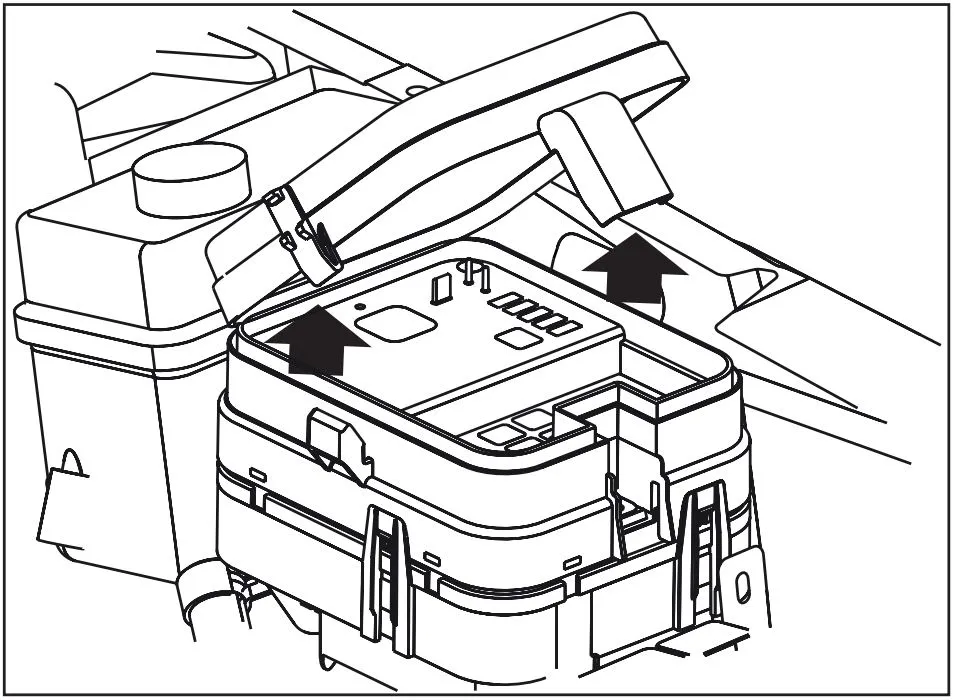

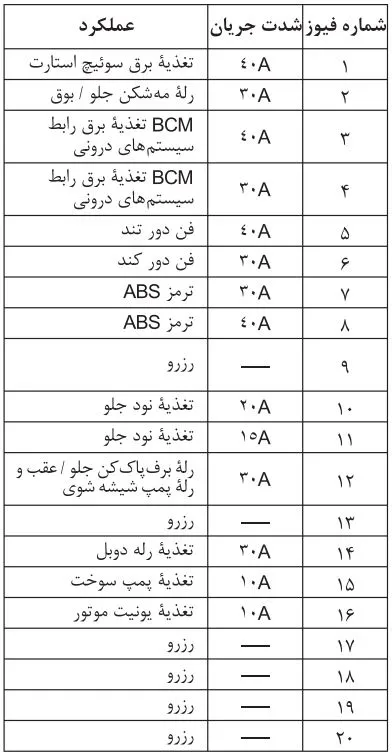

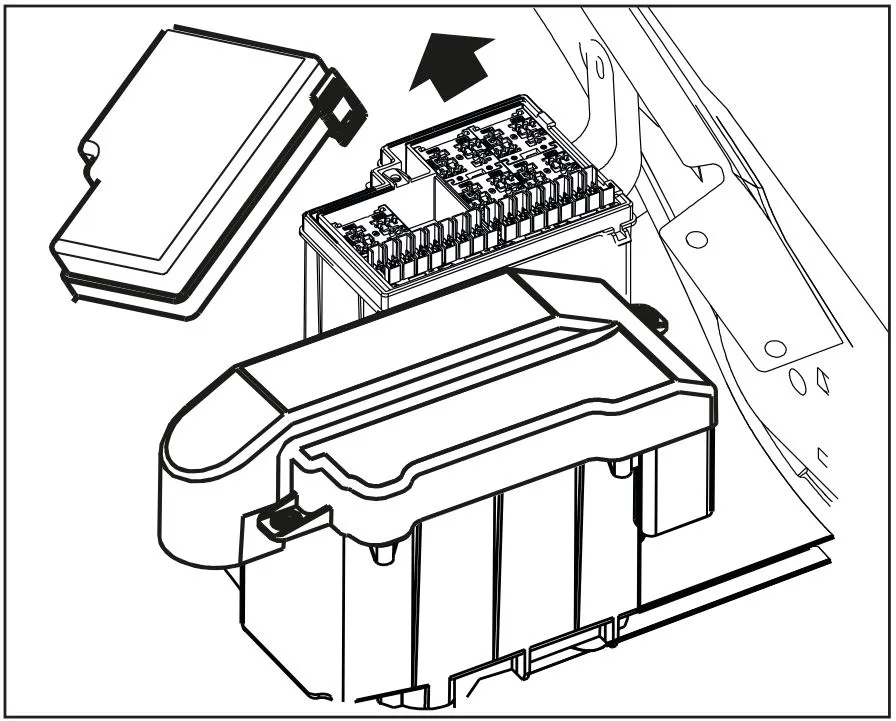

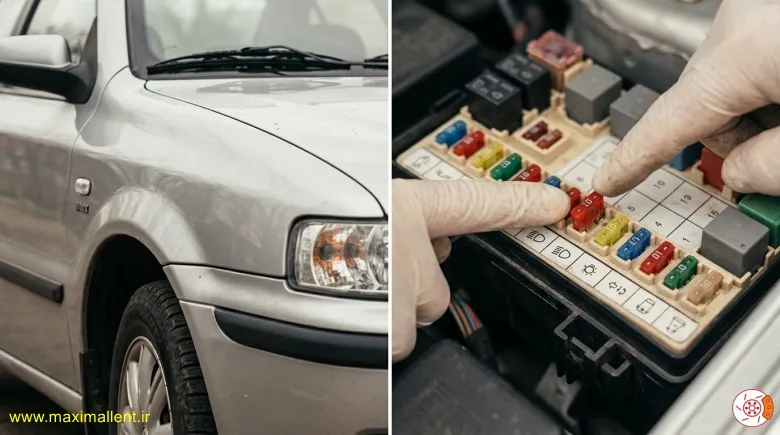

۲) جعبه فیوز محفظه موتور

محل:

• زیر کاپوت
• نزدیک باتری

این قسمت شامل فیوزها و رله‌های مدارهای قدرت مثل:

• فن رادیاتور
• ECU
• پمپ بنزین
• ABS
• چراغ‌های اصلی

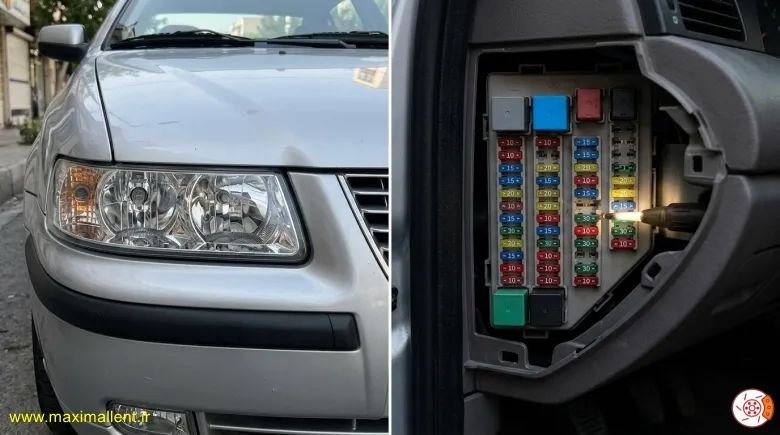

فیوز چراغ جلو سمند کدام است؟

در سمند LX و بسیاری از مدل‌های مشابه، فیوز چراغ جلو در جعبه فیوز زیر داشبورد سمت راننده قرار دارد.

اگر چراغ جلو روشن نمی‌شود:

ابتدا این موارد را بررسی کنید:

• فیوز F11 (۳۰A)
• لامپ چراغ جلو
• دسته چراغ (کلید روی فرمان)
• رله چراغ‌ها
• سوکت و سیم‌کشی چراغ

نکته:

در بعضی مدل‌های سمند EF7، سورن و مالتی‌پلکس ممکن است مدار چراغ‌ها و شماره فیوزها متفاوت باشد؛ نوشته روی درپوش جعبه فیوز همان خودرو دقیق‌ترین مرجع است.

فیوز چراغ کوچک سمند کدام است؟

فیوز چراغ کوچک (چراغ پارک، چراغ عقب کوچک و چراغ‌های مربوط به روشنایی) در سمند LX و مدل‌های مشابه در جعبه فیوز زیر داشبورد سمت راننده قرار دارد.

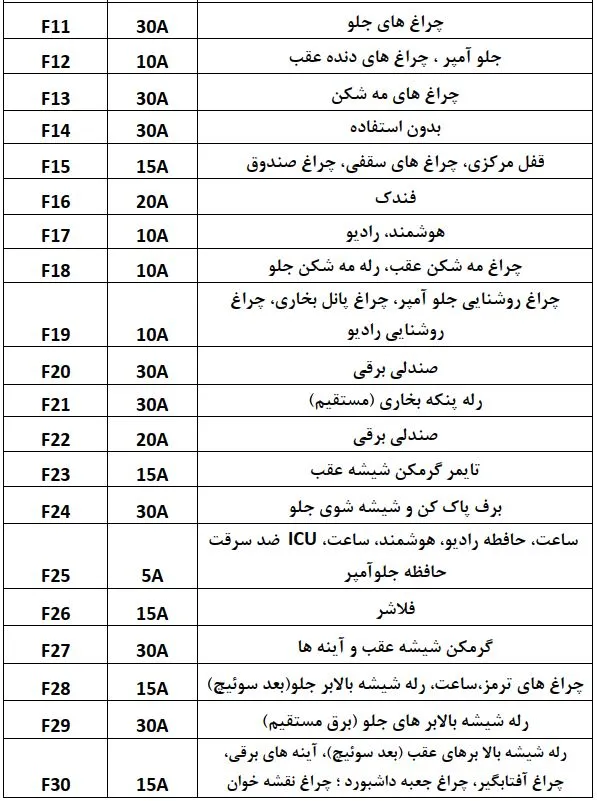

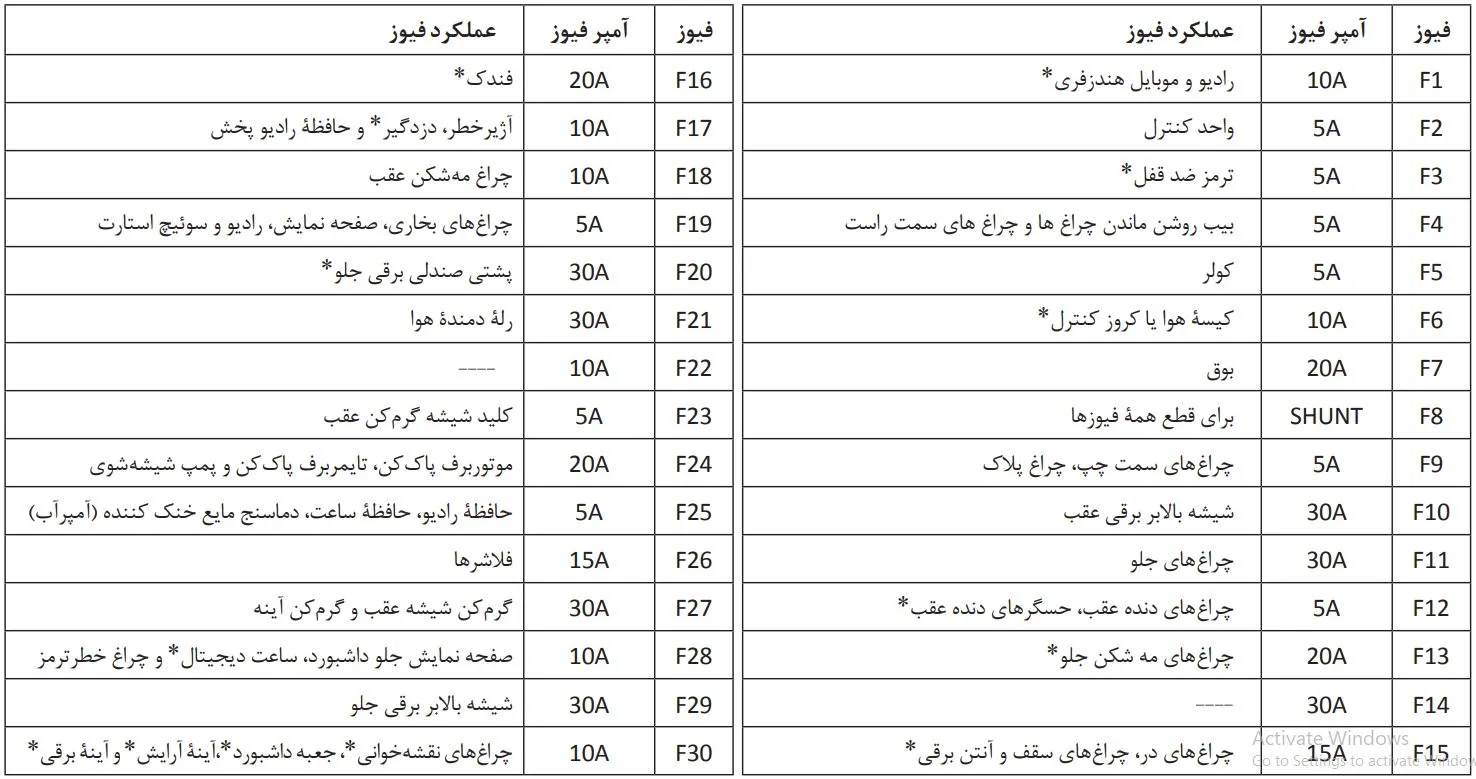

در چیدمان رایج سمند:

اگر چراغ کوچک سمند روشن نمی‌شود:

این موارد را بررسی کنید:

• فیوزهای F9 و F10
• لامپ چراغ کوچک
• کلید چراغ (دسته چراغ)
• سوکت چراغ عقب
• سیم‌کشی

اگر فقط یک طرف چراغ کوچک خاموش است، معمولاً مشکل از همان فیوز سمت مربوطه یا لامپ است. اگر هر دو طرف خاموش هستند، کلید چراغ یا تغذیه اصلی هم باید بررسی شود.

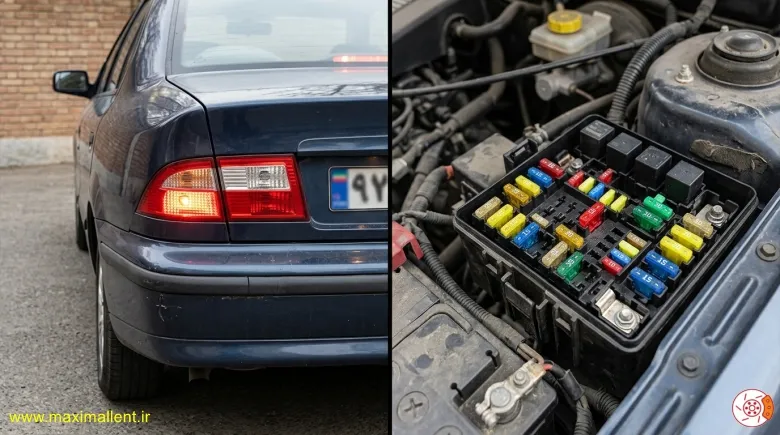

فیوز چراغ ترمز سمند کدام است؟

فیوز چراغ ترمز سمند در جعبه فیوز داخل کابین (زیر داشبورد سمت راننده) قرار دارد. در مدل‌های رایج سمند LX، مدار چراغ ترمز با فیوزهای مربوط به چراغ‌های عقب محافظت می‌شود.

اگر چراغ ترمز سمند روشن نمی‌شود:

این موارد را بررسی کنید:

• فیوزهای F9 و F10
• کلید چراغ ترمز روی پدال
• لامپ‌های چراغ عقب
• سوکت چراغ عقب
• سیم‌کشی

اگر هر سه چراغ ترمز (دو چراغ عقب و چراغ سوم) خاموش هستند، احتمال خرابی کلید ترمز روی پدال یا برق ورودی آن بیشتر است.

نکته: در سمند EF7، سورن و مدل‌های مالتی‌پلکس ممکن است شماره فیوزها متفاوت باشد؛ نقشه روی درپوش جعبه فیوز همان خودرو ملاک نهایی است.

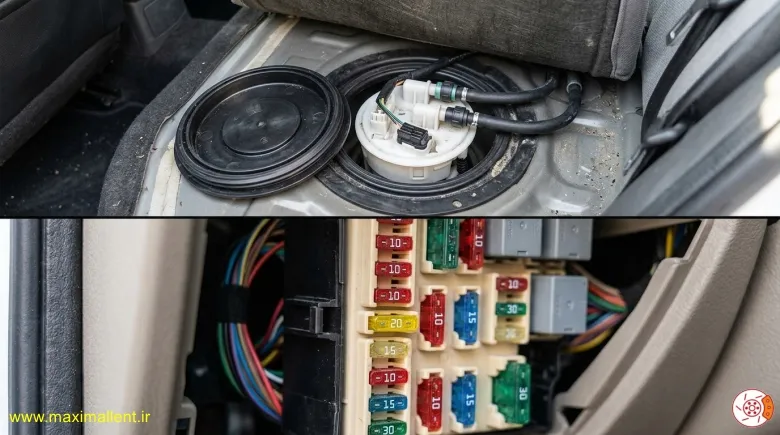

فیوز پمپ بنزین سمند کجاست؟

فیوز پمپ بنزین سمند بسته به مدل خودرو (سمند LX، EF7، دوگانه‌سوز و مالتی‌پلکس) متفاوت است، اما در بیشتر مدل‌ها در جعبه فیوز محفظه موتور قرار دارد.

سمند LX (چیدمان رایج)

محل قرارگیری:

• زیر کاپوت
• جعبه فیوز موتور
• نزدیک باتری

اگر پمپ بنزین کار نمی‌کند، این موارد را بررسی کنید:

• فیوز F10 (۱۰A)
• رله پمپ بنزین
• صدای پمپ هنگام باز کردن سوئیچ (باید چند ثانیه شنیده شود)
• برق ورودی به پمپ
• اتصال بدنه و سوکت پمپ

در سمند EF7 علاوه بر فیوز پمپ، چند فیوز تغذیه ECU و مدار موتور نیز در عملکرد سیستم سوخت‌رسانی نقش دارند و محل و شماره آن‌ها ممکن است با LX متفاوت باشد.

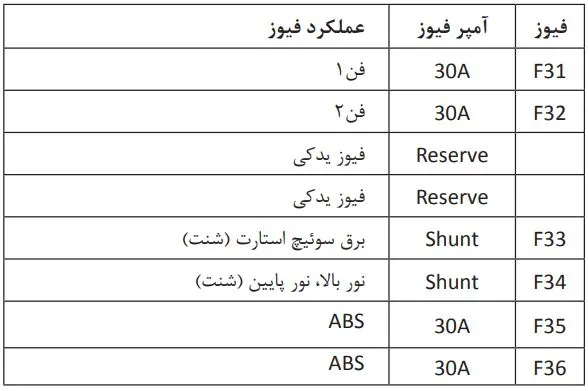

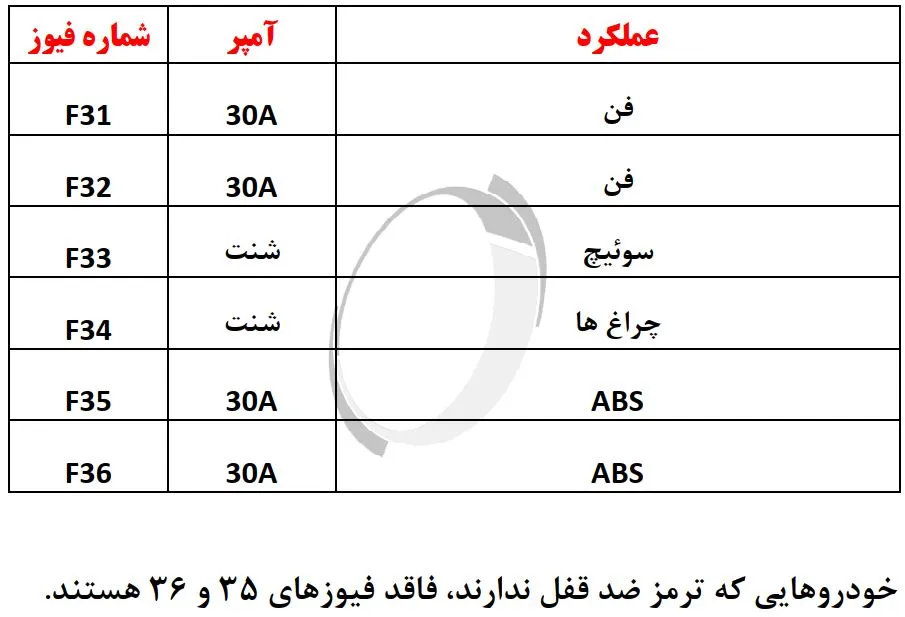

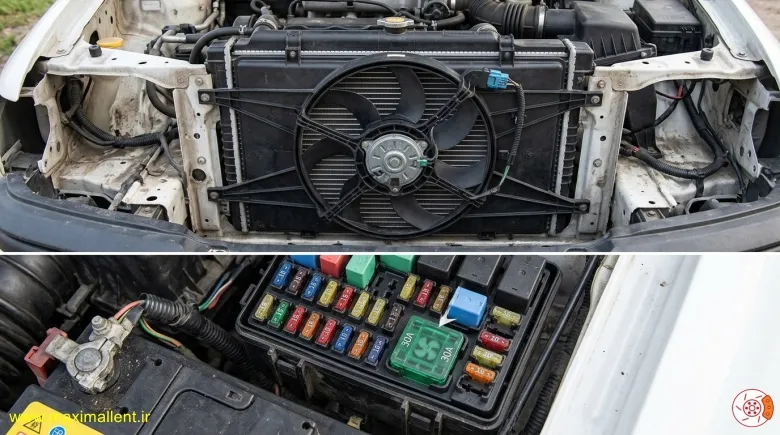

فیوز فن رادیاتور سمند کجاست؟

فیوز فن رادیاتور سمند در جعبه فیوز محفظه موتور (زیر کاپوت، نزدیک باتری) قرار دارد. مدار فن معمولاً شامل فیوزهای قدرت و رله‌های فن است.

سمند LX (چیدمان رایج)

فیوزهای فن معمولاً ۳۰ یا ۴۰ آمپر هستند (بسته به مدل و سال تولید).

اگر فن رادیاتور سمند کار نمی‌کند، بررسی کنید:

• فیوزهای فن در جعبه فیوز موتور
• رله دور کند و دور تند فن
• موتور فن
• مقاومت فن (در بعضی مدل‌ها)
• سنسور دمای آب یا فرمان ECU
• سوکت‌ها و سیم‌کشی

نکته مهم

شماره دقیق فیوز فن در سمند با توجه به مدل متفاوت است:

• سمند LX XU7
• سمند EF7
• سمند دوگانه‌سوز
• سمند مالتی‌پلکس

ممکن است جای فیوز و شماره آن‌ها متفاوت باشد.

فیوز کولر سمند کدام است؟

در سمند LX (چیدمان رایج) فیوز مربوط به مدار کولر در جعبه فیوز داخل کابین، زیر داشبورد سمت راننده قرار دارد.

اگر کولر سمند کار نمی‌کند، این موارد را بررسی کنید:

• فیوز F5
• فیوز فن دمنده (در صورت کار نکردن باد کولر)
• رله کمپرسور کولر
• کلید A/C
• فشار گاز کولر و پرشر سوئیچ
• برق کلاچ کمپرسور

نکته: در سمند EF7، سورن و مدل‌های مالتی‌پلکس ممکن است شماره فیوز کولر متفاوت باشد و باید نقشه روی درپوش جعبه فیوز همان خودرو بررسی شود.

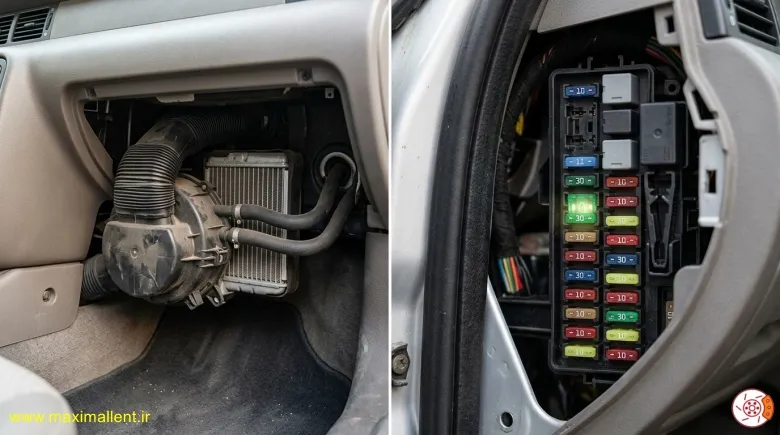

فیوز بخاری سمند کدام است؟

در سمند LX (چیدمان رایج) مدار بخاری از طریق جعبه فیوز زیر داشبورد (سمت راننده) محافظت می‌شود.

اگر بخاری سمند کار نمی‌کند:

• اگر باد نمی‌آید: فیوز F21 (۳۰A)، موتور فن، مقاومت فن و رله دمنده را بررسی کنید.
• اگر باد می‌آید ولی گرم نیست: مشکل معمولاً از فیوز نیست و باید مواردی مثل شیر بخاری، گردش آب گرم، رادیاتور بخاری و ترموستات بررسی شود.
• اگر کلید بخاری عمل نمی‌کند: فیوز F5 (۵A) و کلید/فرمان بخاری را بررسی کنید.

خلاصه:

• فیوز فرمان بخاری سمند: F5 – ۵ آمپر
• فیوز فن بخاری (دمنده): F21 – ۳۰ آمپر

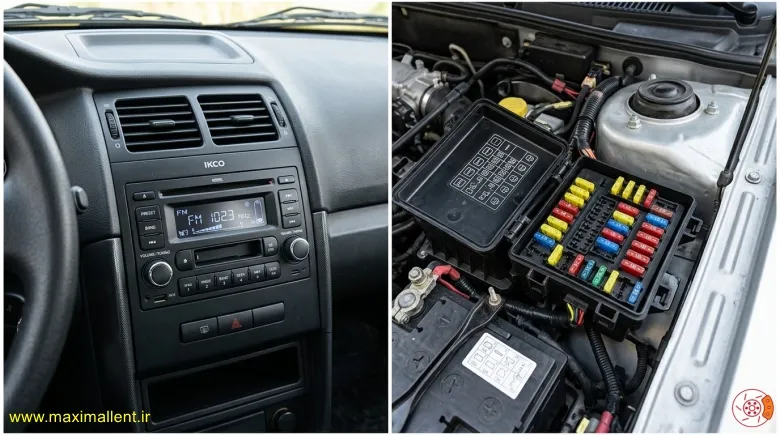

فیوز ضبط سمند (رادیو پخش) کدام است؟

در سمند LX (چیدمان رایج) فیوزهای مربوط به ضبط در جعبه فیوز داخل کابین، زیر داشبورد سمت راننده قرار دارند.

اگر ضبط سمند روشن نمی‌شود:

• ابتدا فیوز F1 (۱۰A) را بررسی کنید.
• اگر ضبط روشن می‌شود ولی حافظه و تنظیمات آن پاک می‌شود، فیوز F17 یا F25 را بررسی کنید.
• سوکت پشت ضبط، سیم برق دائم و سیم برق بعد از سوئیچ را هم بررسی کنید.

خلاصه: برای خاموشی کامل ضبط سمند معمولاً اول F1 (۱۰ آمپر) بررسی می‌شود.

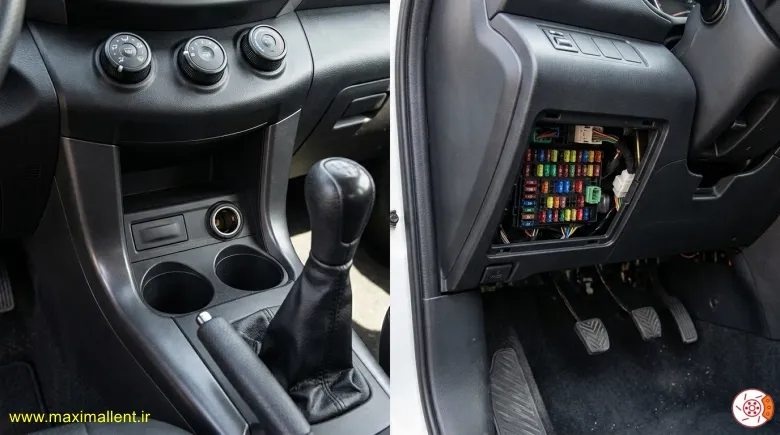

فیوز فندک سمند کدام است؟

در سمند LX (چیدمان رایج) فیوز فندک در جعبه فیوز داخل کابین، زیر داشبورد سمت راننده قرار دارد.

اگر فندک سمند کار نمی‌کند:

این موارد را بررسی کنید:

• فیوز F3 (۲۰A)
• خود سوکت فندک (ممکن است گیر کرده یا سوخته باشد)
• اتصال بدنه فندک
• سیم برق پشت فندک

نکته: در بعضی مدل‌های سمند (EF7، سورن و مالتی‌پلکس) شماره فیوزها ممکن است تغییر کند؛ نقشه روی درپوش جعبه فیوز همان خودرو ملاک نهایی است.

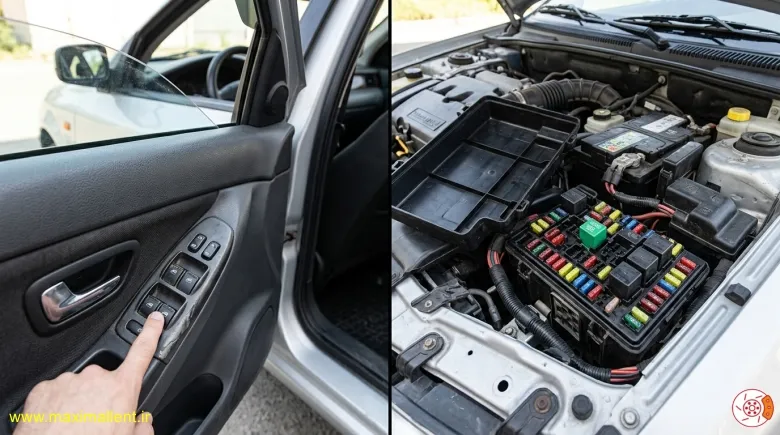

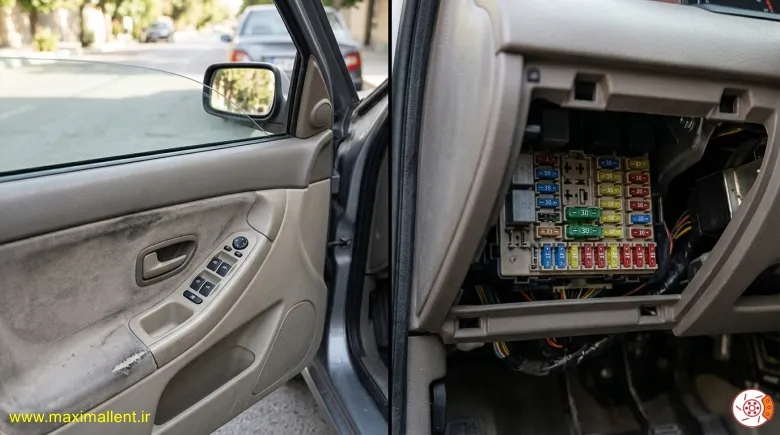

فیوز شیشه بالابر سمند کدام است؟

در سمند LX (چیدمان رایج) فیوز شیشه‌بالابر در جعبه فیوز داخل کابین، زیر داشبورد سمت راننده قرار دارد.

اگر شیشه‌بالابر سمند کار نمی‌کند:

• اگر همه شیشه‌ها از کار افتاده‌اند → ابتدا فیوزهای F10 و F29، رله و تغذیه اصلی را بررسی کنید.
• اگر فقط یک شیشه کار نمی‌کند → احتمال خرابی کلید همان در، موتور شیشه‌بالابر یا سیم‌کشی بیشتر است.
• اگر شیشه‌ها با کلید راننده کار نمی‌کنند ولی از کلید همان در کار می‌کنند → مشکل معمولاً از کلید اصلی یا یونیت مربوطه است.

نکته: در سمند EF7، سورن و مدل‌های مالتی‌پلکس ممکن است شماره فیوزها تغییر کند و باید نقشه روی درپوش جعبه فیوز همان خودرو بررسی شود.

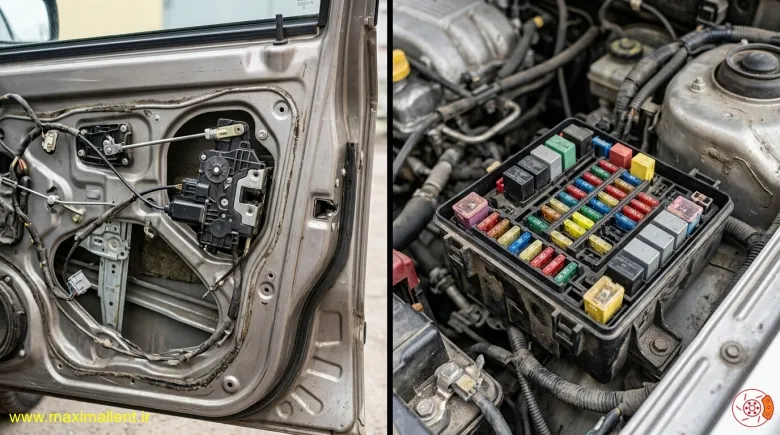

فیوز قفل مرکزی سمند کجاست؟

در سمند LX (چیدمان رایج) فیوز قفل مرکزی در جعبه فیوز داخل کابین، زیر داشبورد سمت راننده قرار دارد.

اگر قفل مرکزی سمند کار نمی‌کند:

این موارد را بررسی کنید:

• فیوز F8
• باتری ریموت
• رله یا یونیت قفل مرکزی
• موتور قفل داخل درها
• سیم‌کشی بین ستون و درها
• سوکت‌های یونیت بدنه

تشخیص سریع:

• اگر هیچ دری با ریموت یا کلید قفل نمی‌شود → فیوز، یونیت قفل مرکزی یا برق ورودی را بررسی کنید.
• اگر فقط یک در مشکل دارد → معمولاً موتور قفل همان در یا سیم‌کشی آن ایراد دارد.

نکته: در سمند EF7، سورن و مدل‌های مالتی‌پلکس ممکن است شماره فیوز قفل مرکزی متفاوت باشد؛ نقشه روی درپوش جعبه فیوز همان خودرو ملاک نهایی است.

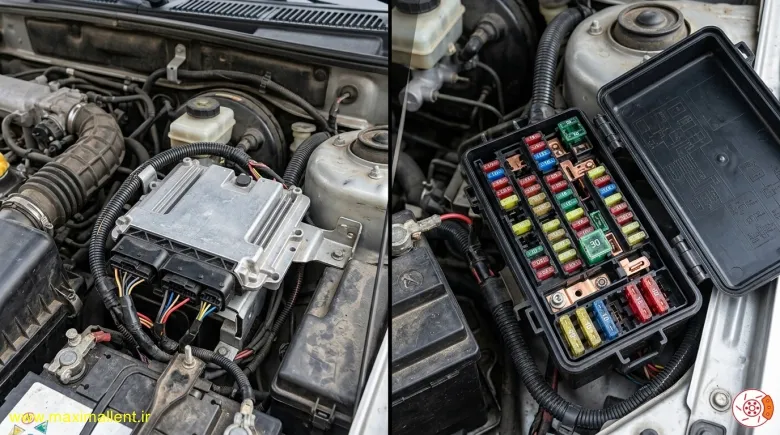

فیوز ECU سمند EF7 کجاست؟

در سمند EF7 فیوزهای مربوط به ECU (کامپیوتر موتور) در جعبه فیوز محفظه موتور قرار دارند؛ این جعبه معمولاً نزدیک باتری است.

اگر ECU سمند EF7 برق ندارد یا خودرو روشن نمی‌شود:

این موارد را بررسی کنید:

• فیوز F14 (۱۰A)
• رله دوبل
• فیوز پمپ بنزین
• اتصالات کنار ECU
• منفی باتری و بدنه
• سوکت‌های جعبه فیوز موتور

علائم خرابی یا قطع تغذیه ECU:

• روشن نشدن خودرو
• روشن نشدن چراغ چک با باز کردن سوئیچ
• قطع ارتباط دیاگ با ECU
• کار نکردن پمپ بنزین هنگام باز کردن سوئیچ

نکته: در سمند EF7 بنزینی، دوگانه‌سوز و مدل‌های دارای سیستم برق مالتی‌پلکس ممکن است شماره فیوزها متفاوت باشد؛ نوشته روی درپوش جعبه فیوز همان خودرو دقیق‌ترین مرجع است.

فیوز ABS سمند کدام است؟

در سمند LX (چیدمان رایج) فیوزهای سیستم ABS در جعبه فیوز زیر داشبورد سمت راننده قرار دارند.

اگر چراغ ABS سمند روشن شده است:

موارد زیر را بررسی کنید:

• فیوزهای F3 و F6
• سوکت و سیم‌کشی یونیت ABS
• سنسورهای ABS چرخ‌ها
• سطح روغن ترمز
• خطای ذخیره‌شده در ECU ABS با دستگاه دیاگ

نکته: در سمند EF7، سورن و مدل‌های مالتی‌پلکس ممکن است شماره فیوز ABS متفاوت باشد؛ نقشه روی درپوش جعبه فیوز همان خودرو ملاک نهایی است.
