راهنمای جعبه فیوز آریزو 5 + نقشه و تصاویر

جعبه فیوز آریزو ۵ کجاست؟

خودروی چری آریزو ۵ معمولاً دارای دو جعبه فیوز اصلی است که یکی در داخل کابین و دیگری در محفظه موتور قرار دارد. هر کدام از این جعبه‌ها وظیفه محافظت از بخش‌های مختلف سیستم برق خودرو را بر عهده دارند و محل قرارگیری آن‌ها برای بررسی یا تعویض فیوزها اهمیت دارد.

۱. جعبه فیوز داخل کابین آریزو ۵

جعبه فیوز داخلی در قسمت زیر داشبورد سمت راننده قرار دارد. برای دسترسی به آن معمولاً باید پوشش یا قاب کوچک زیر فرمان را باز کنید. این جعبه بیشتر مربوط به تجهیزات داخل اتاق مانند سیستم صوتی، فندک، پشت آمپر، ایربگ، BCM، کولر و برخی یونیت‌های کنترلی است.

۲. جعبه فیوز داخل محفظه موتور

جعبه فیوز دوم در قسمت داخل کاپوت، نزدیک باتری یا سمت راست محفظه موتور (بسته به مدل و سال تولید) قرار دارد. این جعبه معمولاً شامل فیوزها و رله‌های مربوط به قطعات پرمصرف مانند فن‌های خنک‌کننده، ECU موتور، پمپ بنزین، چراغ‌ها، استارت و سیستم‌های موتور است.

جعبه فیوز موتور آریزو ۵ چیست و کجاست؟

جعبه فیوز موتور آریزو ۵ یکی از مهم‌ترین بخش‌های سیستم برق خودرو است که وظیفه محافظت از مدارهای الکتریکی مربوط به موتور، چراغ‌ها، سیستم خنک‌کننده، ECU و تجهیزات اصلی خودرو را بر عهده دارد. این جعبه شامل مجموعه‌ای از فیوزها و رله‌ها است که در صورت افزایش جریان یا اتصال کوتاه، از آسیب دیدن سیم‌کشی و قطعات الکترونیکی جلوگیری می‌کنند.

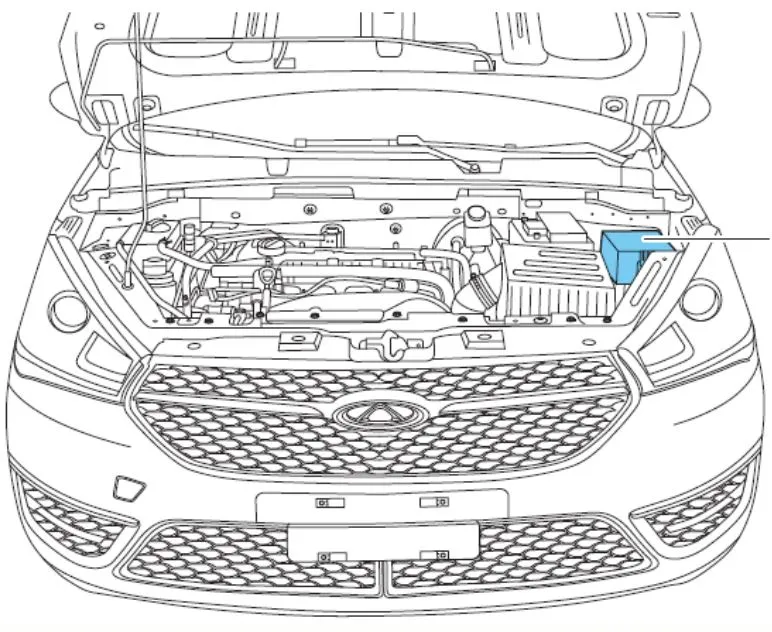

جعبه فیوز موتور آریزو ۵ در داخل محفظه موتور و معمولاً نزدیک باتری خودرو قرار دارد. برای دسترسی به آن کافی است کاپوت را باز کرده و قاب جعبه فیوز را پیدا کنید. روی درپوش این جعبه معمولاً نقشه فیوزها و رله‌ها درج شده است تا محل هر فیوز مشخص باشد.

علائم خرابی فیوزهای جعبه موتور:

• خودرو روشن نمی‌شود.
• فن رادیاتور کار نمی‌کند.
• چراغ چک موتور روشن می‌شود.
• چراغ‌های جلو یا برخی تجهیزات برقی قطع می‌شوند.
• پمپ بنزین یا سیستم جرقه‌زنی عمل نمی‌کند.

نکات مهم هنگام تعویض فیوز:

• قبل از بررسی، خودرو خاموش باشد.
• فیوز سوخته را فقط با فیوز همان آمپر جایگزین کنید.
• اگر یک فیوز دوباره می‌سوزد، احتمال وجود اتصالی یا ایراد در قطعه مربوطه وجود دارد.
• هنگام باز کردن جعبه فیوز، مراقب رطوبت و سولفاته شدن پایه‌ها باشید.

جعبه فیوز موتور آریزو ۵ یکی از سه بخش اصلی سیستم حفاظت برق خودرو است و در کنار جعبه فیوز داخل کابین و جعبه فیوز قدرت، وظیفه تأمین برق ایمن و جلوگیری از آسیب به تجهیزات الکترونیکی خودرو را بر عهده دارد.

جدول جعبه فیوز داخل موتور آریزو ۵:

جعبه فیوز داخل کابین آریزو ۵ کجاست؟

جعبه فیوز داخل کابین آریزو ۵ وظیفه محافظت از مدارهای برقی مربوط به تجهیزات داخل خودرو را بر عهده دارد. این جعبه شامل فیوزهایی است که برق بخش‌هایی مانند سیستم صوتی، فندک، پشت آمپر، ایربگ، BCM، سیستم تهویه، گرم‌کن شیشه عقب و برخی یونیت‌های کنترلی را کنترل می‌کنند.

جعبه فیوز داخل کابین آریزو ۵ معمولاً در قسمت زیر داشبورد سمت راننده قرار دارد. برای دسترسی به آن باید قاب یا پوشش زیر فرمان را باز کنید. روی درپوش جعبه فیوز، معمولاً نقشه محل قرارگیری فیوزها و شماره آن‌ها درج شده است تا بتوان فیوز موردنظر را سریع‌تر پیدا کرد.

جعبه فیوز داخل کابین آریزو ۵ :

جعبه فیوز قدرت آریزو ۵ چیست و کجاست؟

جعبه فیوز قدرت آریزو ۵ یکی از بخش‌های اصلی سیستم برق خودرو است که وظیفه محافظت از مدارهای پرمصرف و اصلی را بر عهده دارد. این جعبه معمولاً شامل فیوزهای آمپراژ بالا است که برای مدارهایی مانند برق اصلی خودرو، دینام، استارت، سیستم فن خنک‌کننده و برخی یونیت‌های مهم استفاده می‌شوند.

جعبه فیوز قدرت به دلیل عبور جریان‌های بالا معمولاً در محفظه موتور و نزدیک باتری خودرو قرار دارد. این محل باعث می‌شود مسیر انتقال برق از باتری به مصرف‌کننده‌های اصلی کوتاه‌تر و ایمن‌تر باشد. برای دسترسی به آن باید کاپوت را باز کرده و قسمت نزدیک باتری و جعبه فیوز موتور را بررسی کنید.

وظایف جعبه فیوز قدرت آریزو ۵:

فیوز شیشه بالابر آریزو ۵ کجاست؟

فیوز شیشه بالابر آریزو ۵ وظیفه محافظت از مدار شیشه‌های برقی خودرو را بر عهده دارد و در صورت ایجاد اضافه‌بار یا اتصال کوتاه، برای جلوگیری از آسیب به سیم‌کشی و موتور شیشه بالابر مدار را قطع می‌کند. در آریزو ۵، سیستم شیشه بالابر معمولاً با یونیت BCM (یونیت کنترل بدنه) مدیریت می‌شود و ممکن است مانند خودروهای ساده‌تر یک فیوز مجزا با نام مستقیم «Power Window» نداشته باشد.

در بسیاری از مدل‌های آریزو ۵، مدار شیشه بالابر از طریق جعبه فیوز داخل کابین و یونیت BCM کنترل می‌شود. برای بررسی، ابتدا باید فیوزهای مربوط به BCM و برق تجهیزات کابین بررسی شوند.

فیوز فن رادیاتور آریزو ۵ کجاست؟

فیوز فن رادیاتور آریزو ۵ وظیفه محافظت از مدار فن خنک‌کننده موتور را بر عهده دارد. فن رادیاتور یکی از قطعات مهم سیستم خنک‌کاری است و در زمان بالا رفتن دمای موتور یا فعال شدن کولر، برای عبور هوا از رادیاتور وارد مدار می‌شود. در صورت خرابی فیوز یا رله فن، ممکن است فن کار نکند و باعث افزایش دمای موتور و جوش آوردن خودرو شود.

در آریزو ۵، فیوزهای مربوط به فن رادیاتور در جعبه فیوز داخل محفظه موتور قرار دارند. طبق نقشه جعبه فیوز موتور، مدار فن خنک‌کننده معمولاً با فیوزهای مربوط به فن دور کند و فن دور تند مشخص شده است.

فیوز کولر آریزو ۵ کجاست؟

فیوز کولر آریزو ۵ (A/C Fuse) وظیفه محافظت از مدار سیستم تهویه مطبوع خودرو را بر عهده دارد. سیستم کولر آریزو ۵ از بخش‌های مختلفی مانند کمپرسور کولر، کلاچ کمپرسور، پنل کنترل تهویه، فن دمنده کابین و یونیت‌های کنترلی تشکیل شده است و برق هر بخش توسط فیوزها و رله‌های مربوطه محافظت می‌شود.

در آریزو ۵، فیوزهای مرتبط با کولر در جعبه فیوز داخل کابین و جعبه فیوز موتور قرار دارند. برای عیب‌یابی کولر باید علاوه بر فیوز، رله کمپرسور، گاز کولر، سنسور فشار، کمپرسور و فرمان ECU نیز بررسی شود.

فیوز پمپ بنزین آریزو ۵ کجاست؟

فیوز پمپ بنزین آریزو ۵ وظیفه محافظت از مدار برق پمپ سوخت را بر عهده دارد. پمپ بنزین برای ارسال سوخت از باک به موتور به برق نیاز دارد و در صورت خرابی فیوز، رله یا مدار مربوطه، پمپ فعال نمی‌شود و خودرو ممکن است روشن نشود یا پس از روشن شدن خاموش شود.

در آریزو ۵، فیوز مربوط به پمپ بنزین در جعبه فیوز داخل محفظه موتور قرار دارد. طبق نقشه جعبه فیوز موتور، مدار پمپ بنزین با فیوز EF29 مشخص شده است.

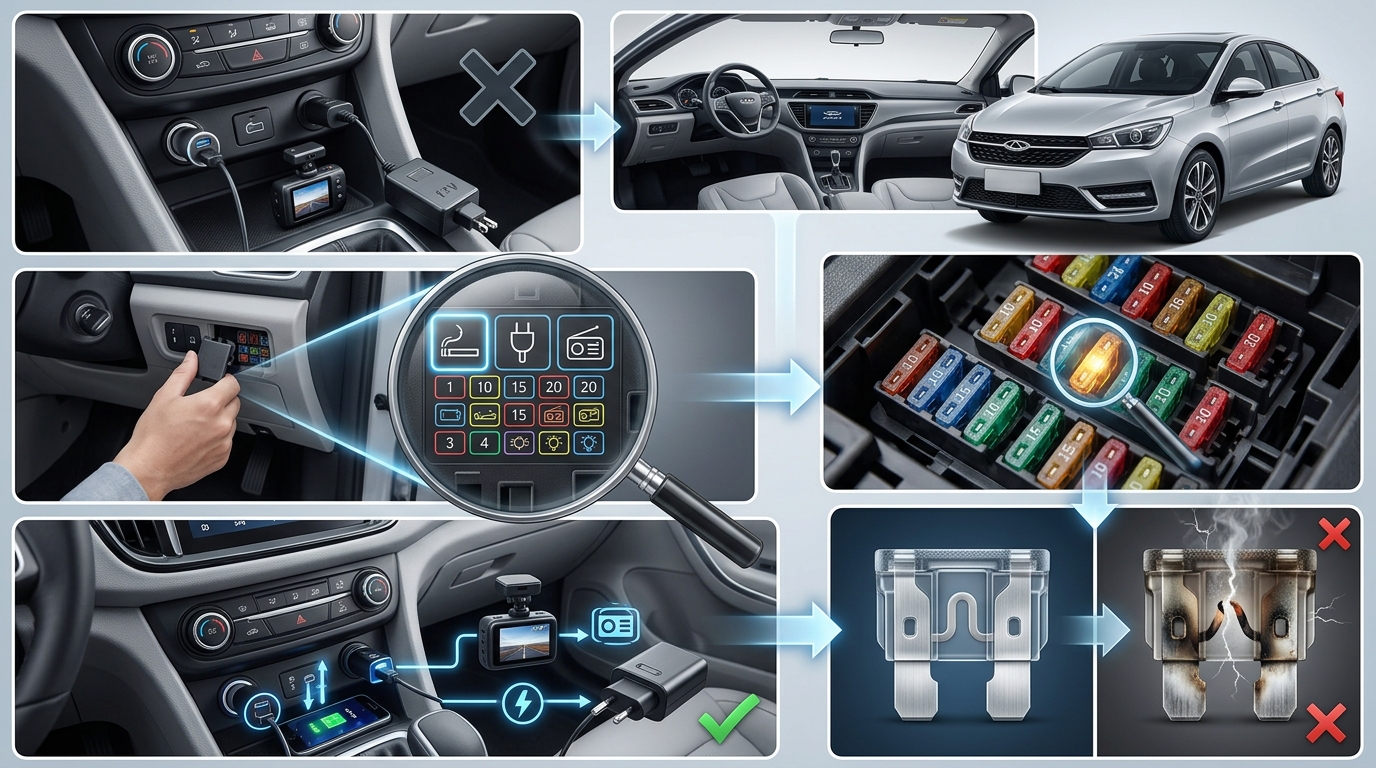

فیوز فندک آریزو ۵ کجاست؟

فیوز فندک آریزو ۵ وظیفه محافظت از مدار برق فندک و خروجی ۱۲ ولت خودرو را بر عهده دارد. این خروجی معمولاً برای استفاده از تجهیزاتی مانند شارژر موبایل، مبدل برق، دوربین خودرو و لوازم جانبی برقی استفاده می‌شود. در صورت سوختن این فیوز، فندک و سوکت برق ۱۲ ولت کار نخواهند کرد.

در آریزو ۵، فیوز فندک در جعبه فیوز داخل کابین قرار دارد و طبق نقشه فیوزها با شماره RF08 مشخص شده است.

علائم خرابی فیوز فندک آریزو ۵:

• کار نکردن فندک خودرو
• شارژ نشدن موبایل از سوکت ۱۲ ولت
• قطع شدن برق تجهیزات متصل به خروجی فندک
• نبودن برق در سوکت کنسول یا داشبورد

فیوز چراغ جلو آریزو ۵ کجاست؟

فیوز چراغ جلو آریزو ۵ وظیفه محافظت از مدار چراغ‌های جلو را بر عهده دارد. سیستم چراغ جلو شامل بخش‌هایی مانند نور پایین، نور بالا، چراغ‌های جلو چپ و راست و مدارهای کنترلی مربوط به روشنایی است که برای جلوگیری از آسیب به سیم‌کشی و چراغ‌ها توسط فیوز محافظت می‌شوند.

در آریزو ۵، فیوزهای چراغ جلو در جعبه فیوز داخل محفظه موتور قرار دارند. طبق نقشه جعبه فیوز موتور، مدار چراغ‌های جلو به‌صورت جداگانه برای نور پایین و نور بالا تقسیم شده است.

فیوز قفل مرکزی آریزو ۵ کجاست؟

فیوز قفل مرکزی آریزو ۵ وظیفه محافظت از مدار سیستم قفل‌های برقی خودرو را بر عهده دارد. سیستم قفل مرکزی در آریزو ۵ توسط BCM (یونیت کنترل بدنه) مدیریت می‌شود و شامل بخش‌هایی مانند قفل درها، ریموت، عملگرهای قفل داخل درها و ارتباط با سیستم ضدسرقت خودرو است.

در آریزو ۵ معمولاً یک فیوز مجزا با عنوان مستقیم «قفل مرکزی» وجود ندارد و مدار قفل‌ها از طریق یونیت BCM و فیوزهای مربوط به آن در جعبه فیوز داخل کابین تغذیه و کنترل می‌شود.

فیوز بخاری آریزو ۵ کجاست؟

فیوز بخاری آریزو ۵ وظیفه محافظت از مدار سیستم گرمایش و فن دمنده داخل کابین را بر عهده دارد. در خودروهای امروزی، بخاری از گرمای موتور استفاده می‌کند، اما فن بخاری برای گردش هوا با برق کار می‌کند و مدار آن توسط فیوز و رله محافظت می‌شود.

در آریزو ۵، فیوز مربوط به سیستم بخاری و فن کابین در جعبه فیوز داخل کابین قرار دارد و با مدار فن دمنده مرتبط است.
