راهنمای جعبه فیوز ساینا + نقشه ها و تصاویر

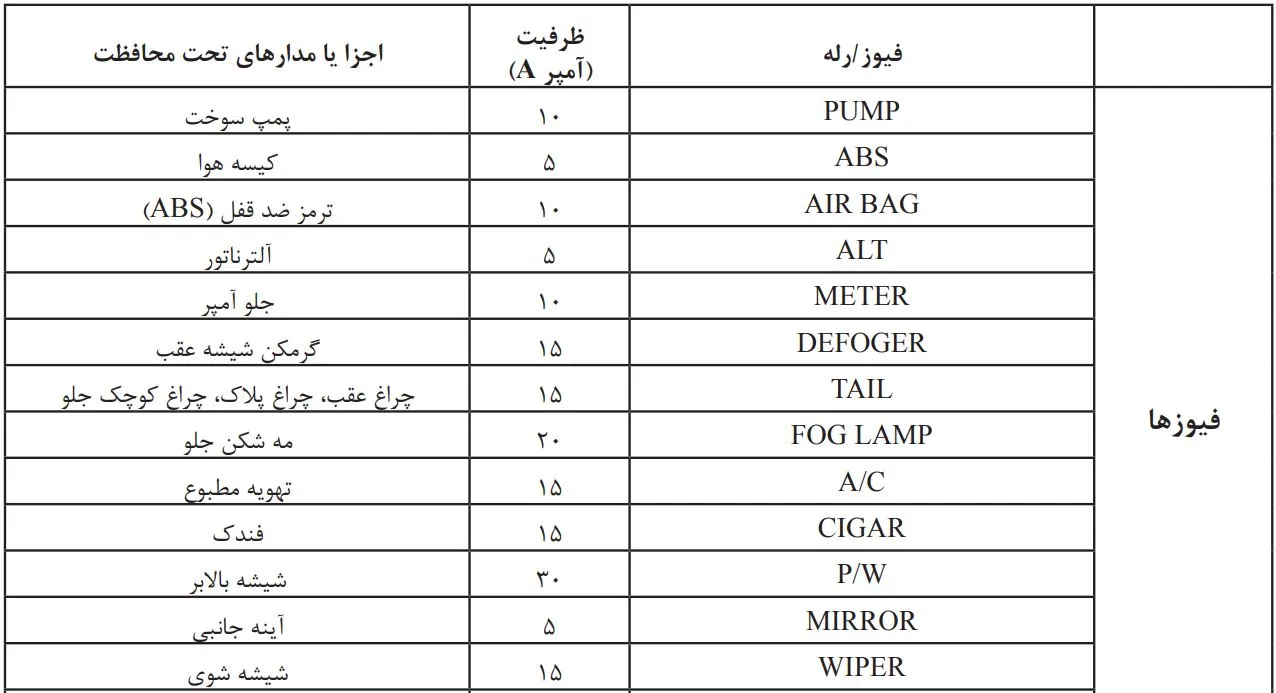

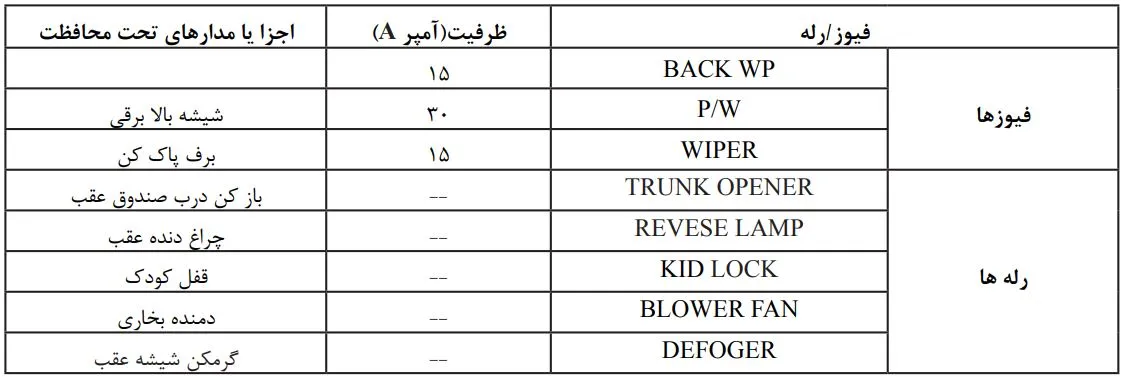

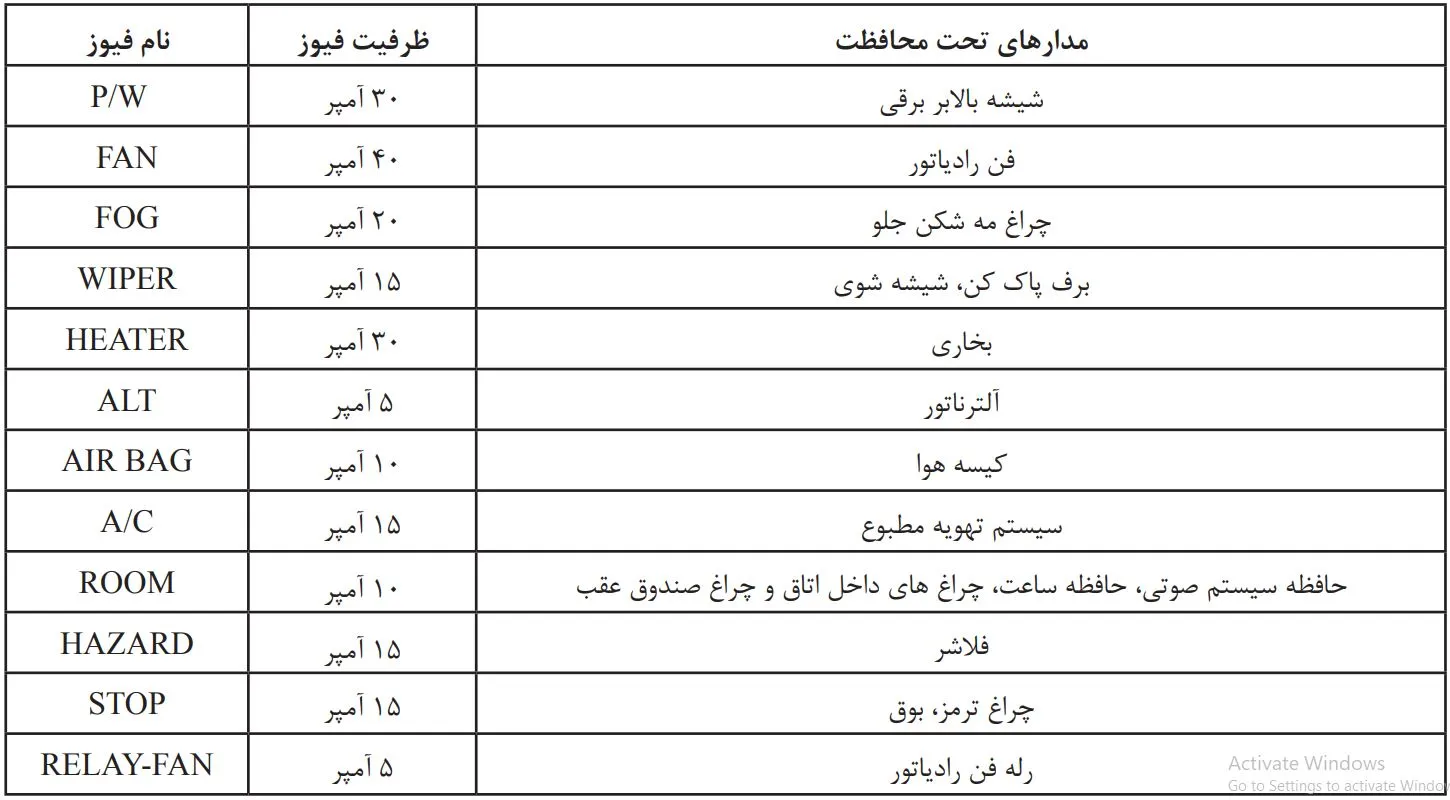

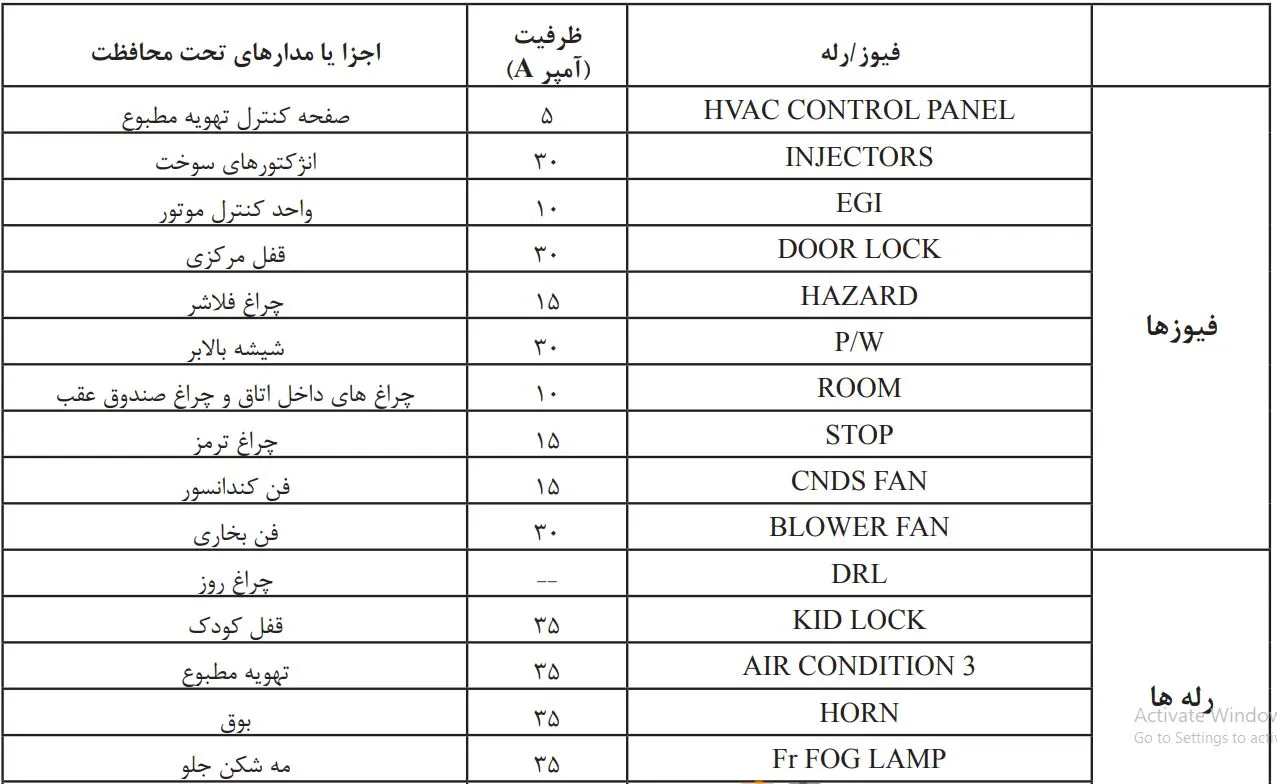

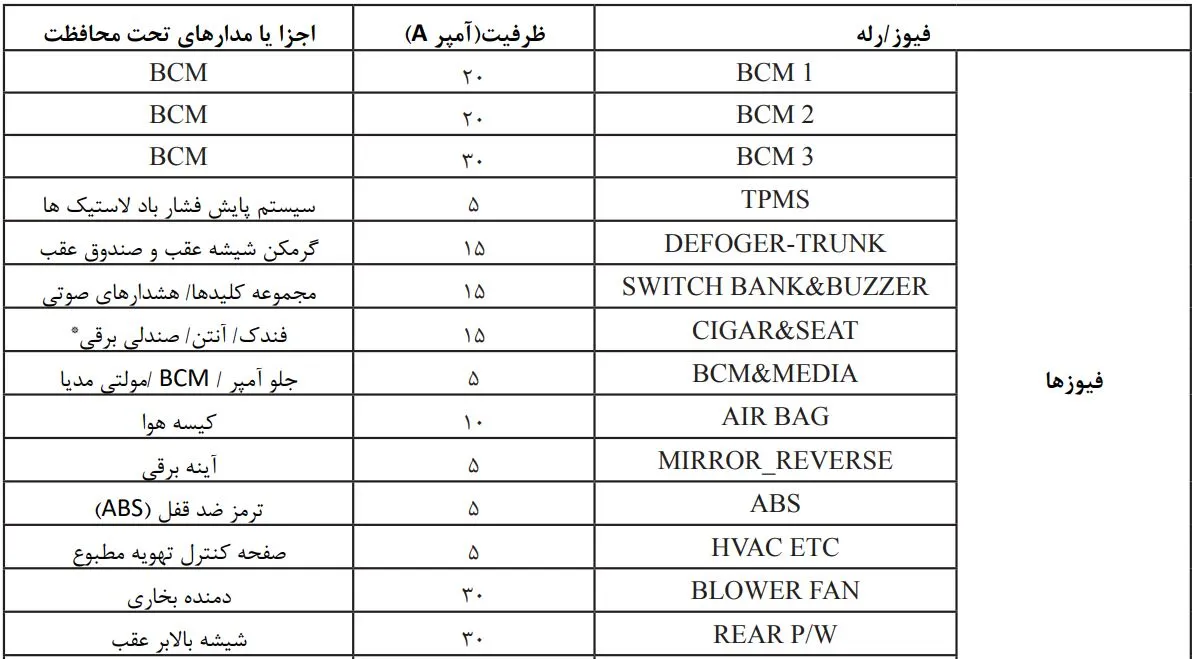

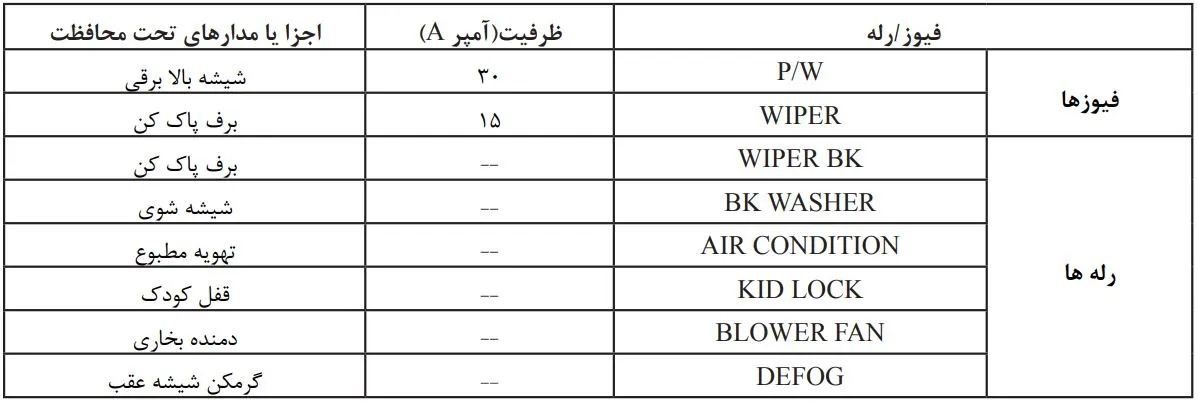

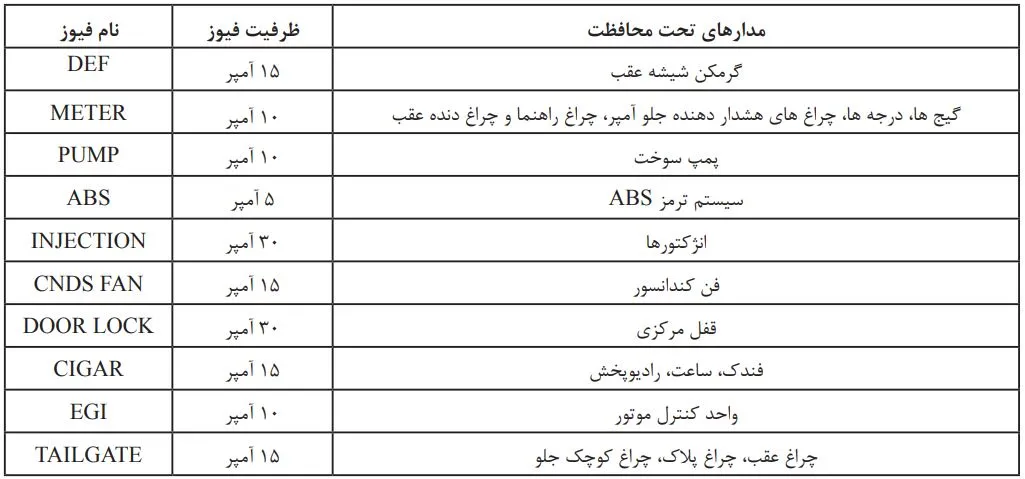

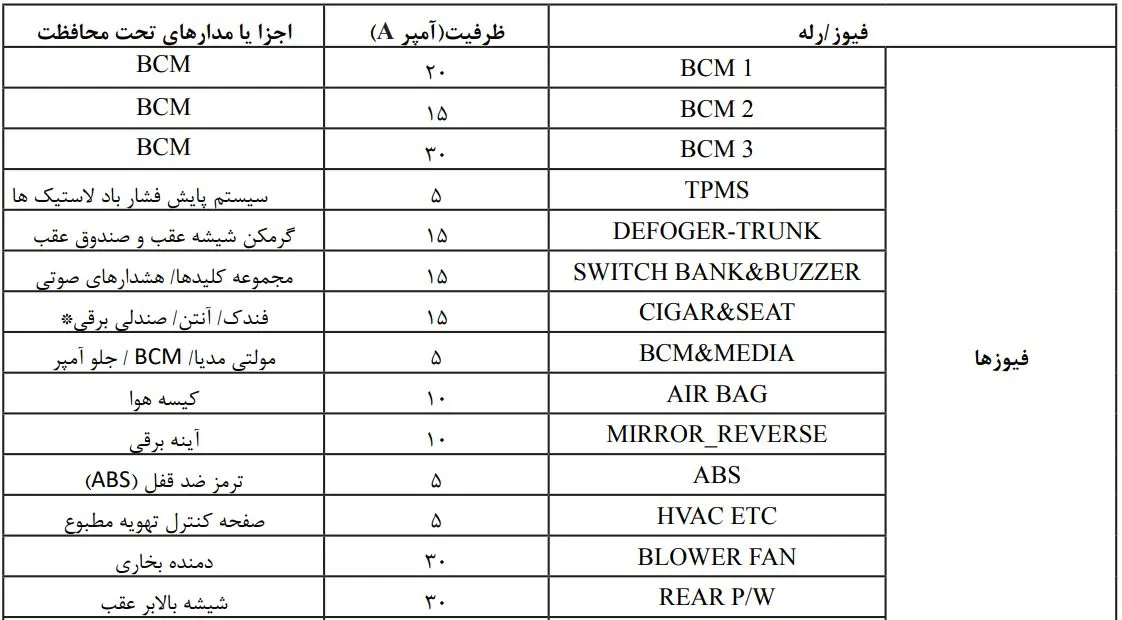

شماره فیوز	آمپر	کاربرد
F1	۱۰A	چراغ‌های کوچک، روشنایی داخل کابین
F2	۱۰A	چراغ‌های راهنما و فلاشر
F3	۱۰A	چراغ ترمز
F4	۱۰A	چراغ دنده عقب
F5	۱۵A	بوق
F6	۱۵A	رادیو و ضبط
F7	۲۰A	فندکی

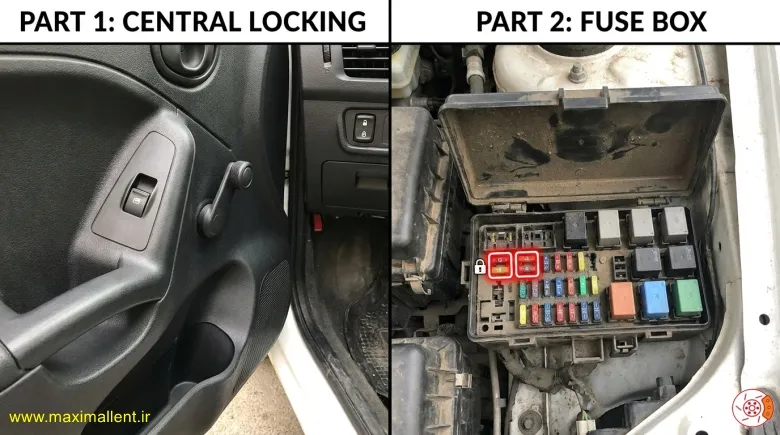

F8	۲۰A	قفل مرکزی
F9	۳۰A	شیشه‌بالابرها
F10	۱۵A	برف‌پاک‌کن
F11	۱۰A	کیسه هوا (Airbag)
F12	۱۰A	سیستم ضدسرقت و ایموبلایزر
F13	۱۵A	بخاری و تهویه
F14	۱۰A	پشت آمپر و صفحه کیلومتر
F15	۱۰A	چراغ مه‌شکن
F16	۱۰A	آینه‌های برقی
F17	۱۵A	سیستم صوتی و تجهیزات جانبی
F18	رزرو	یدک
F19	رزرو	یدک
F20	رزرو	یدک

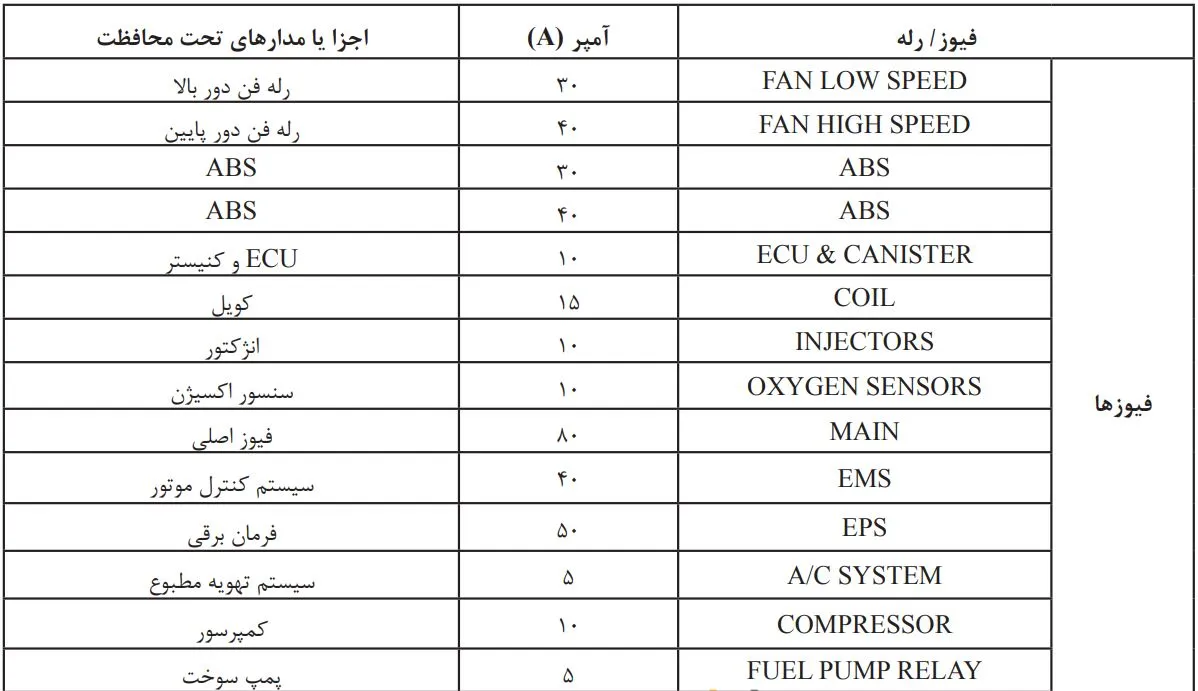

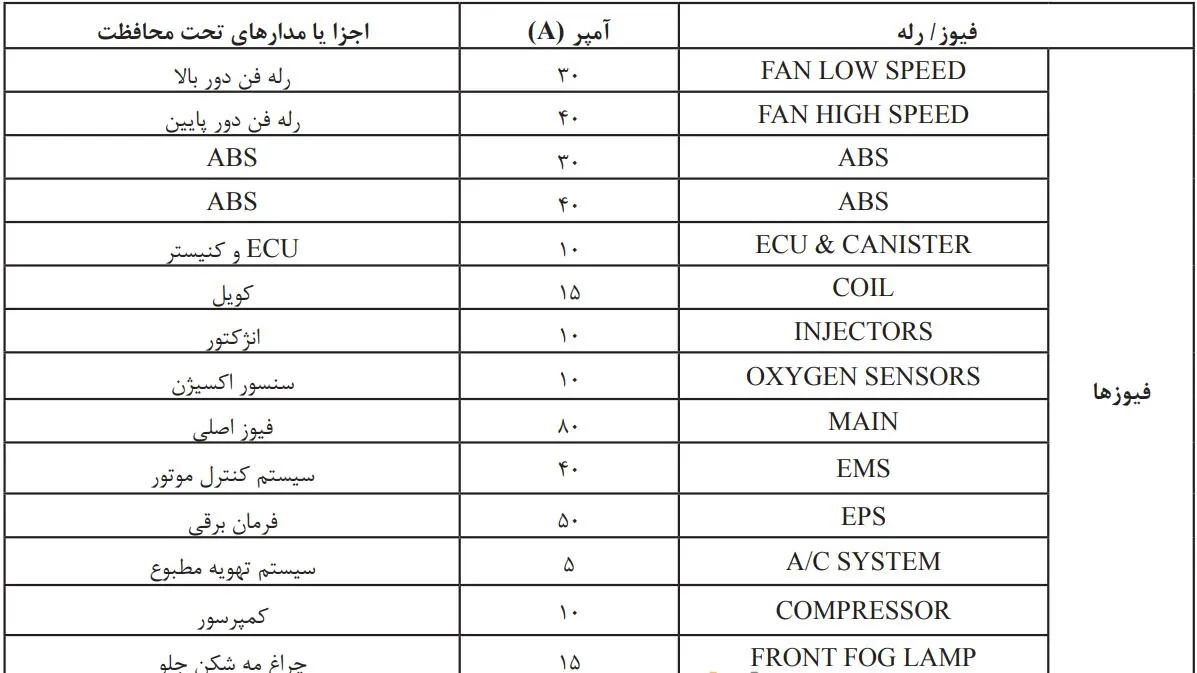

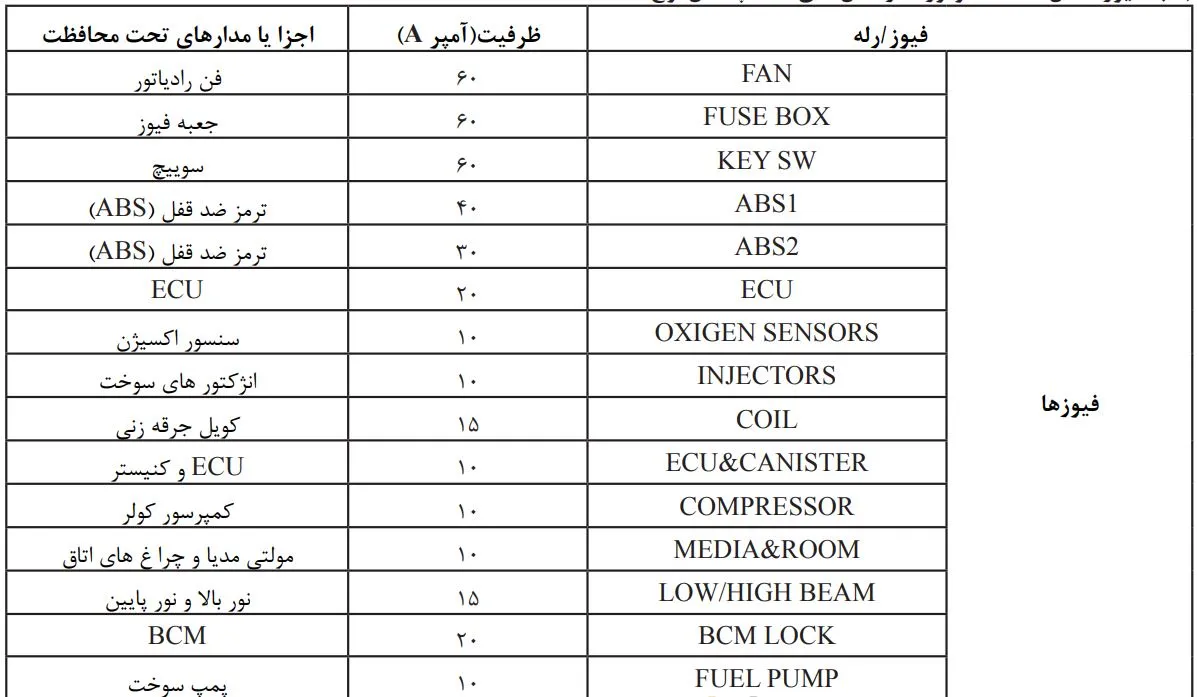

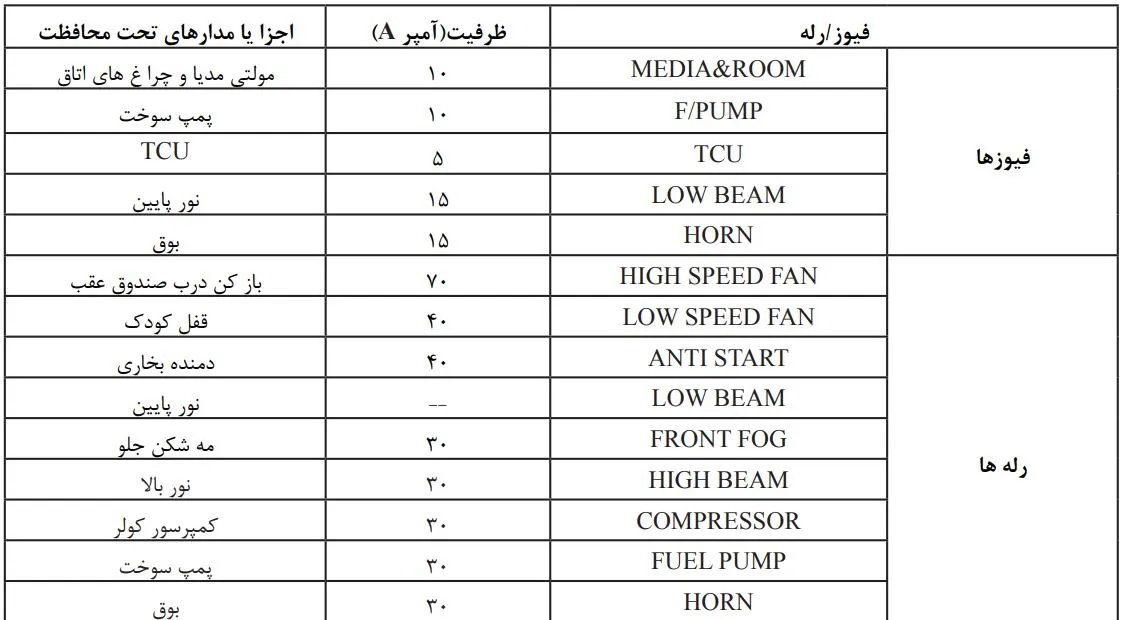

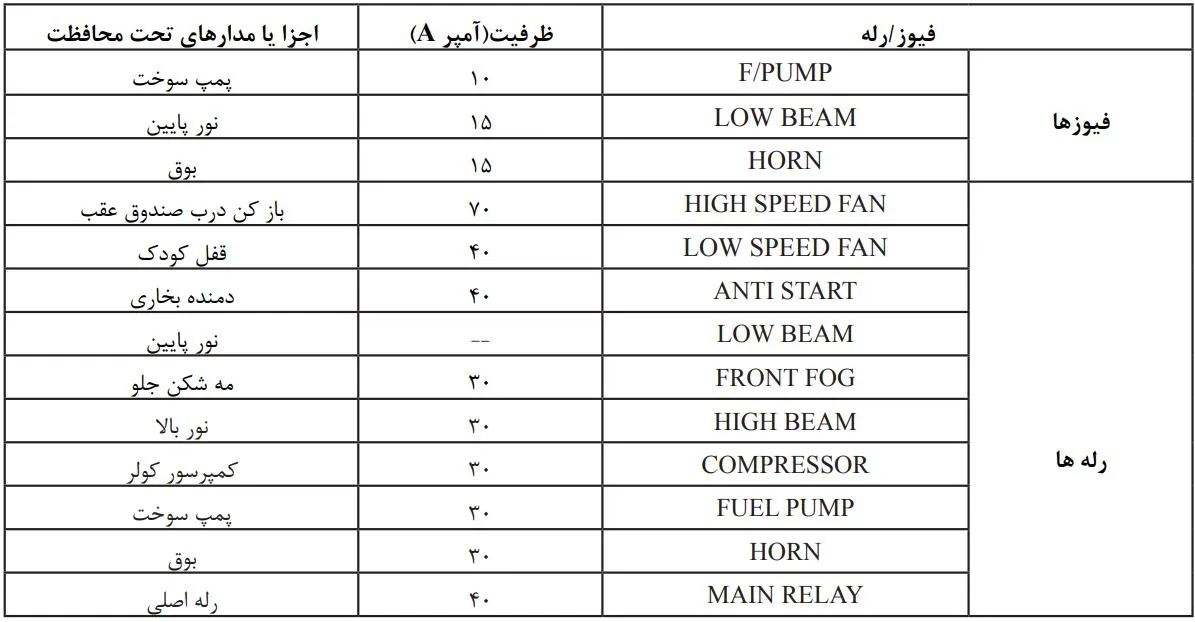

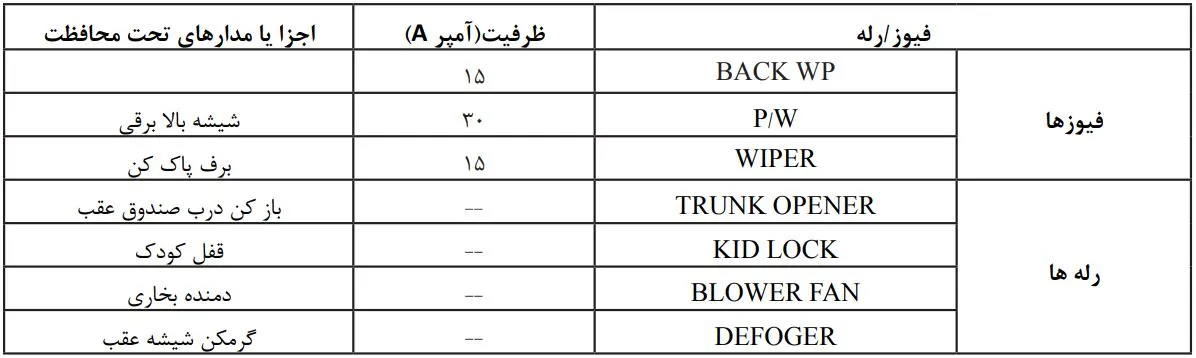

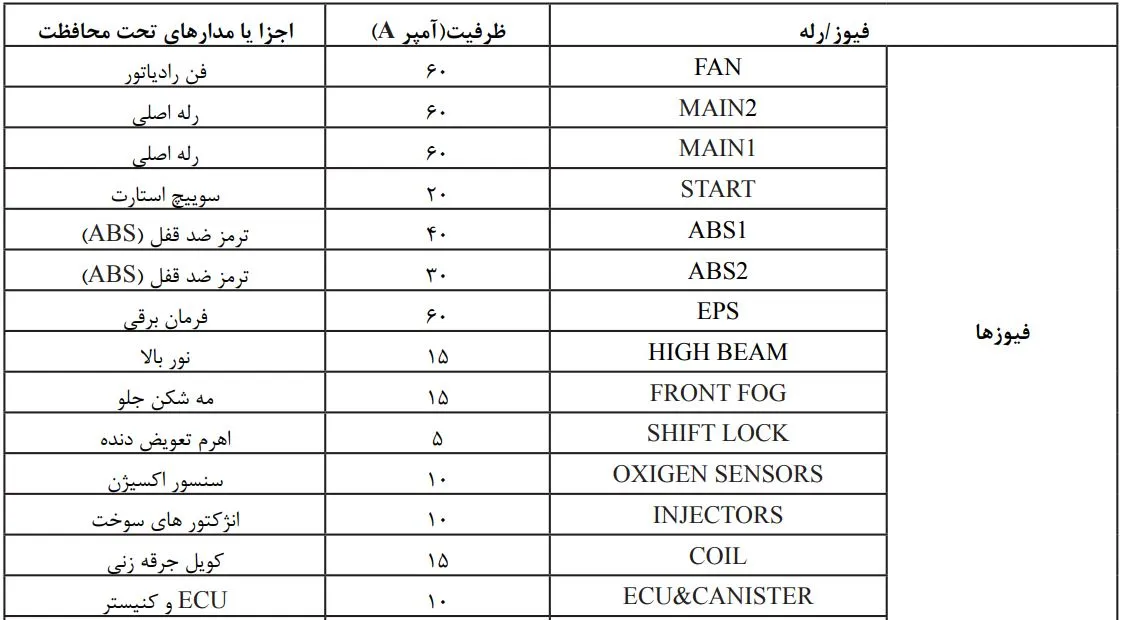

شماره فیوز	آمپر	کاربرد
F1	۳۰A	استارت
F2	۴۰A	فن دور کند رادیاتور
F3	۴۰A	فن دور تند رادیاتور
F4	۳۰A	ABS
F5	۳۰A	پمپ بنزین
F6	۲۰A	ECU و سیستم موتور
F7	۱۵A	کوئل و انژکتورها
F8	۱۰A	سنسورها و مدارهای کنترلی
F9	۳۰A	برف‌پاک‌کن
F10	۴۰A	تغذیه اصلی سیستم برق

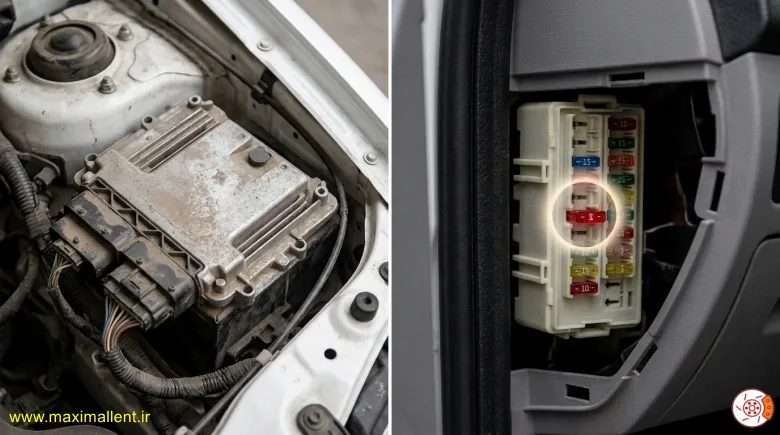

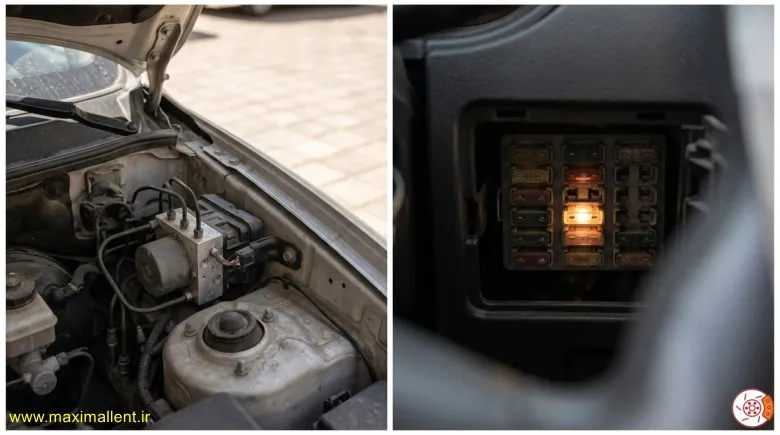

جعبه فیوز ساینا کجاست؟ (محل قرارگیری)

جعبه فیوز ساینا در دو بخش اصلی قرار دارد و هر کدام وظیفه محافظت از بخشی از سیستم برق خودرو را دارند.

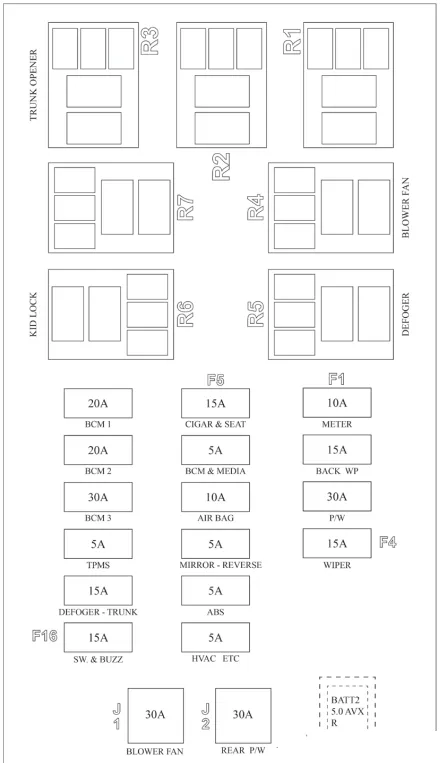

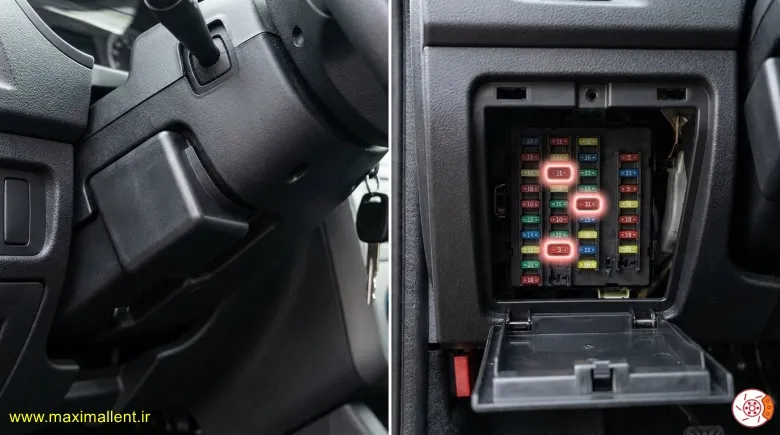

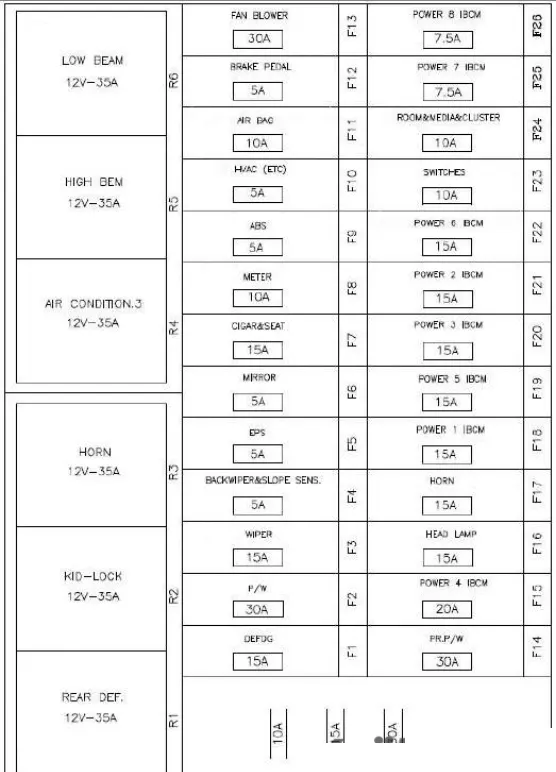

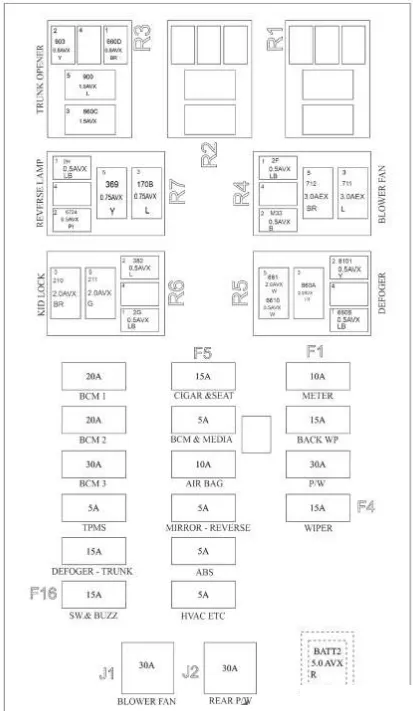

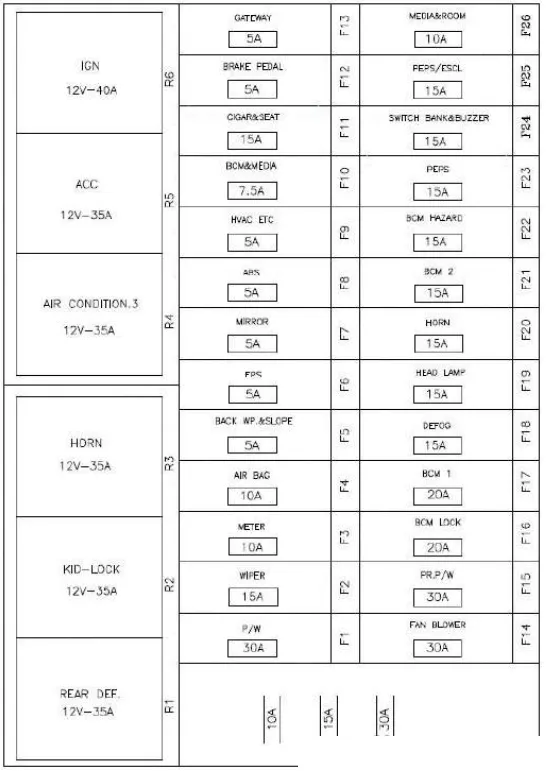

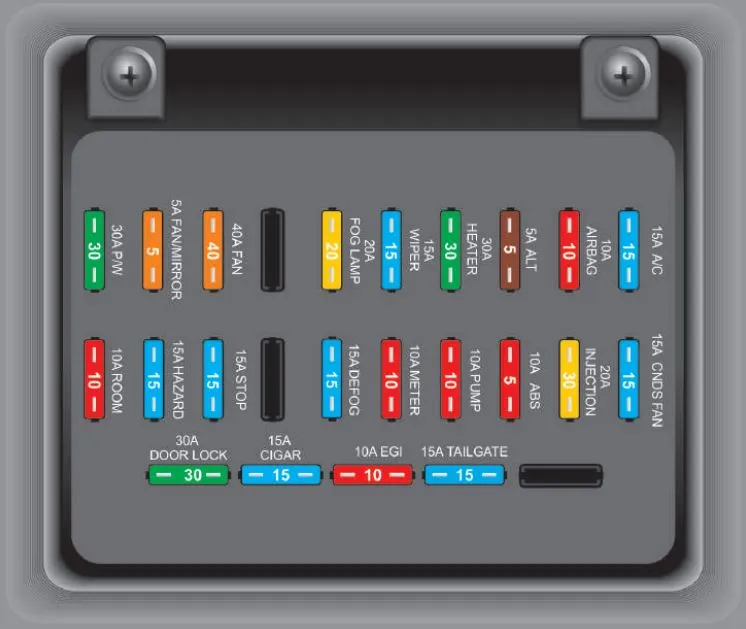

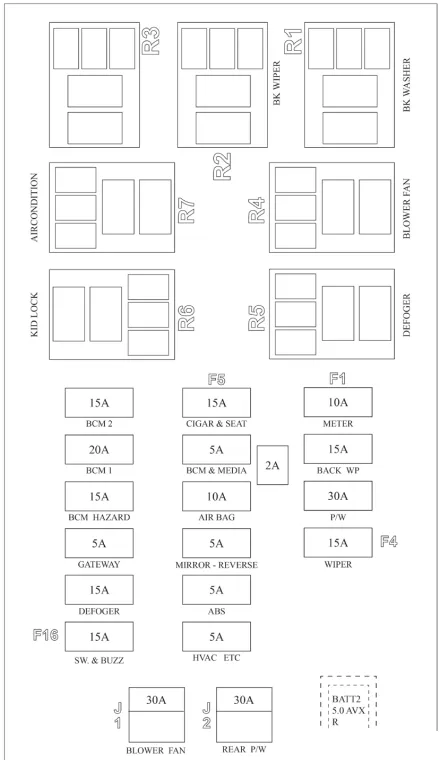

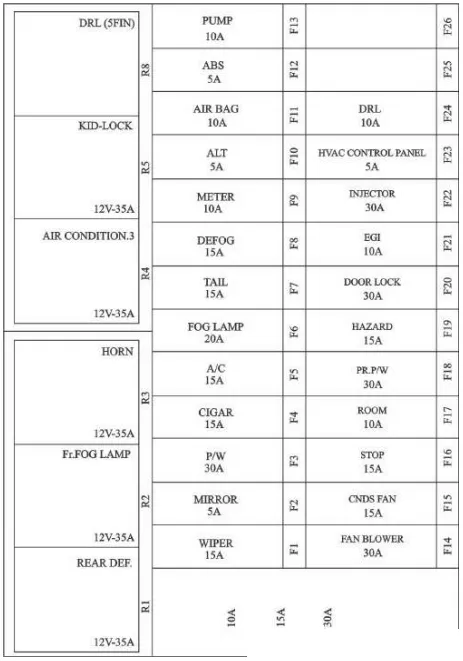

محل جعبه فیوز داخل کابین ساینا

جعبه فیوز اصلی داخل اتاق در پایین داشبورد سمت چپ، نزدیک پای راننده و زیر فرمان قرار گرفته است. برای دسترسی به آن:

1. خودرو را خاموش کن.
2. درِ راننده را باز کن.
3. قسمت پایین داشبورد سمت چپ فرمان را نگاه کن.
4. درپوش جعبه فیوز را باز کن تا فیوزهای داخل کابین دیده شوند.

این جعبه معمولاً شامل فیوزهای مربوط به بخش‌هایی مثل:

• ضبط و سیستم صوتی
• چراغ‌ها
• بوق
• فندکی
• شیشه‌بالابر
• قفل مرکزی
• تجهیزات داخل کابین

است.

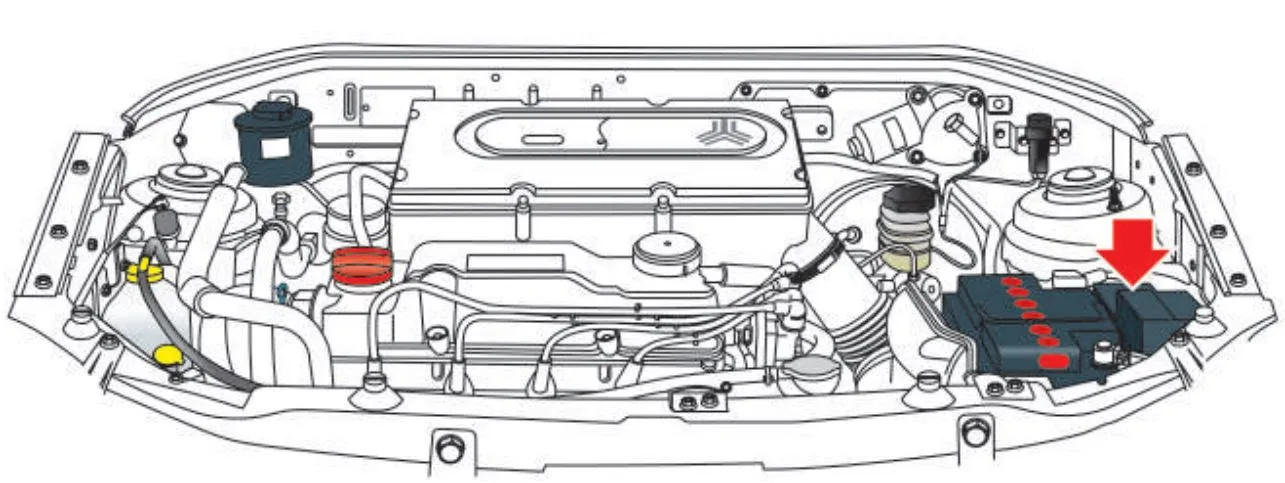

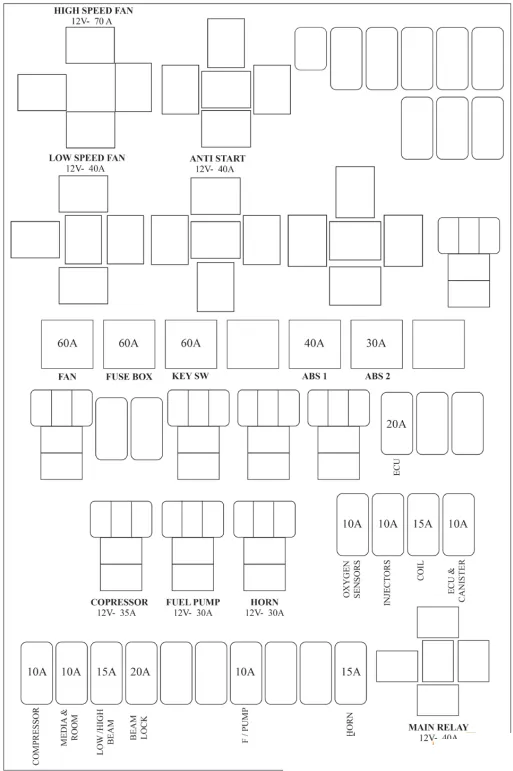

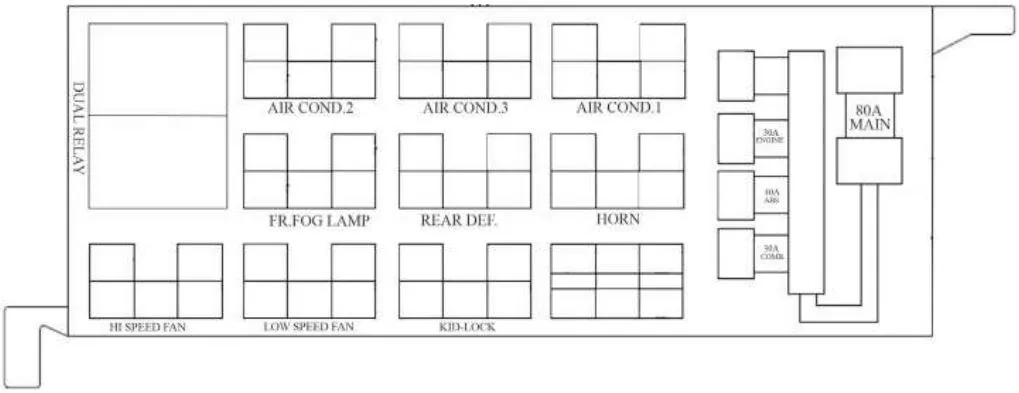

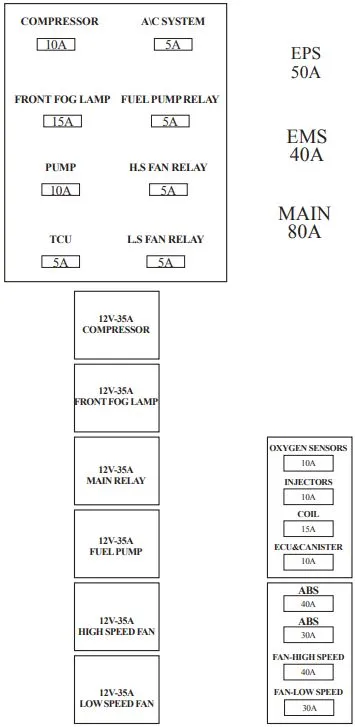

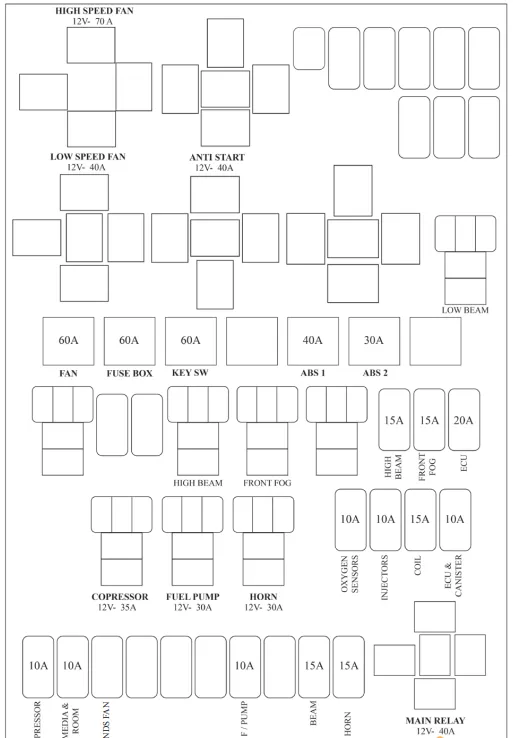

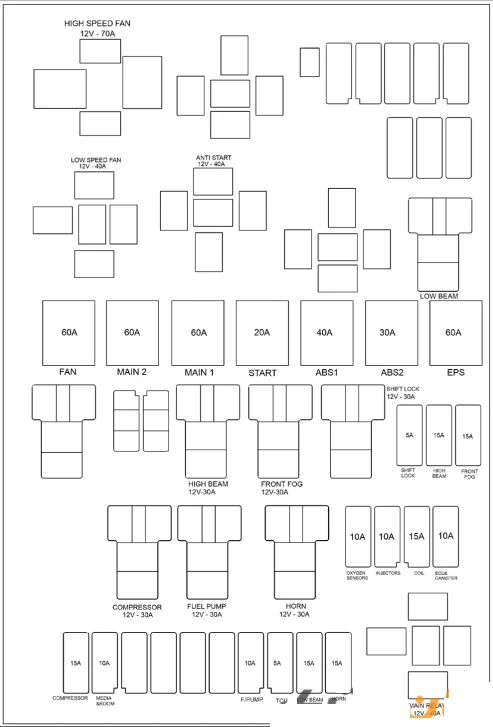

محل جعبه فیوز داخل موتور ساینا

جعبه فیوز محفظه موتور در سمت چپ محفظه موتور و نزدیک باتری قرار دارد. برای دیدن آن باید کاپوت را باز کنی و درپوش جعبه فیوز را برداری.

این بخش معمولاً شامل فیوزها و رله‌های مربوط به مدارهای پرقدرت‌تر است، مثل:

• فن رادیاتور
• کولر
• ABS
• ECU
• پمپ بنزین
• چراغ‌های اصلی

نکته مهم هنگام باز کردن جعبه فیوز

قبل از خارج کردن هر فیوز:

• خودرو را خاموش کن.
• سوئیچ را بیرون بیاور.
• فیوز را فقط با نمونه همان آمپر جایگزین کن.
• اگر فیوز جدید دوباره می‌سوزد، احتمال وجود ایراد در سیم‌کشی یا قطعه مصرف‌کننده وجود دارد.

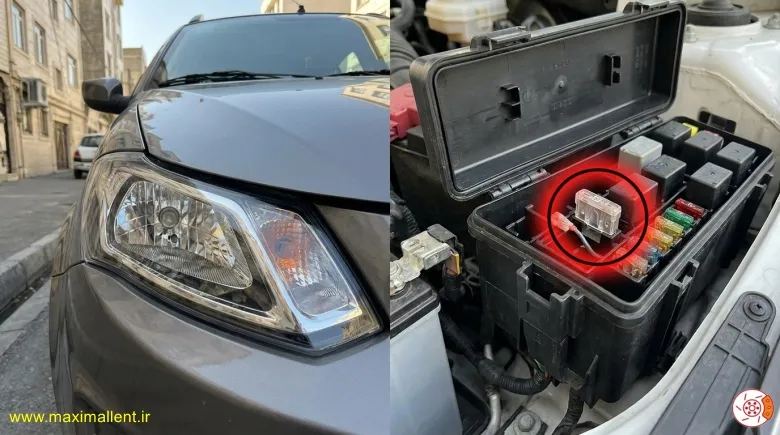

فیوز چراغ جلو ساینا کدام است؟

چراغ‌های جلو ساینا شامل نور پایین، نور بالا و چراغ کوچک هستند و مدار آن‌ها توسط فیوزهای جداگانه محافظت می‌شود. اگر یکی از چراغ‌های جلو روشن نمی‌شود، قبل از تعویض لامپ بهتر است فیوز مربوط به آن بررسی شود. جعبه فیوز محفظه موتور ساینا شامل مدارهای مربوط به چراغ‌ها و تجهیزات پرمصرف خودرو است.

فیوز چراغ جلو ساینا کجاست؟

فیوزهای چراغ جلو در جعبه فیوز داخل محفظه موتور قرار دارند. این جعبه معمولاً نزدیک باتری قرار گرفته و با باز کردن کاپوت قابل دسترسی است.

فیوز چراغ جلو ساینا کدام شماره است؟

در چیدمان رایج ساینا، مدار چراغ‌های جلو با چند فیوز جداگانه محافظت می‌شود:

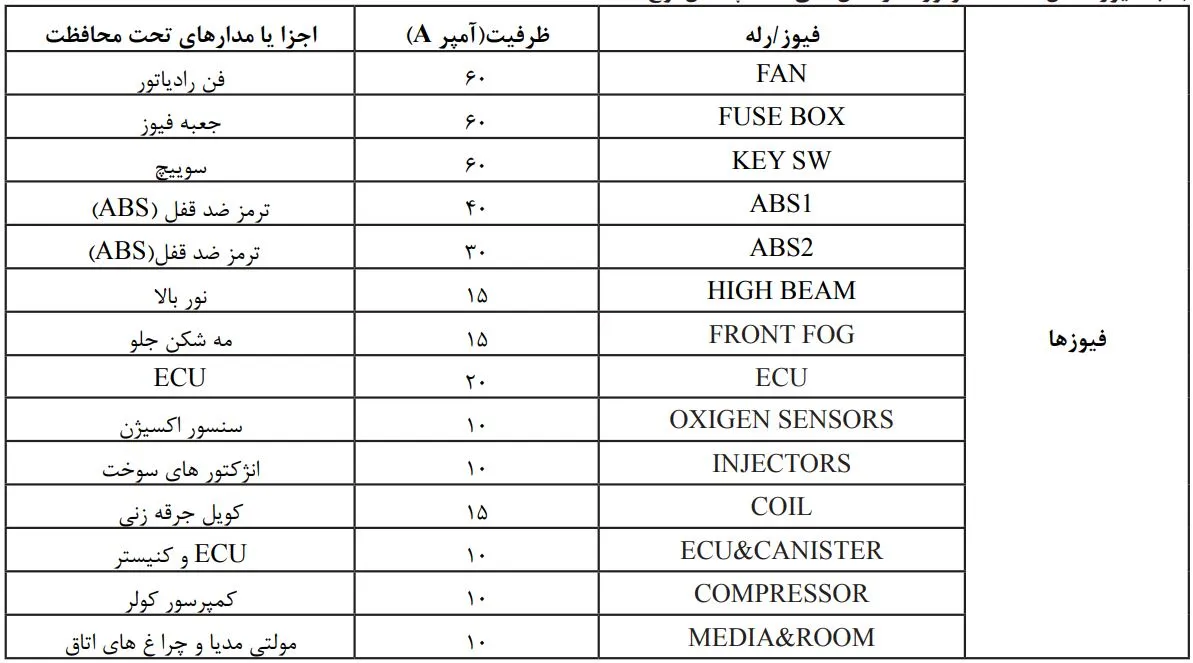

توجه: شماره و آمپر دقیق فیوزها ممکن است در سایناهای مختلف (ساینا معمولی، ساینا S و مدل‌های سال‌های مختلف) متفاوت باشد؛ بنابراین نقشه روی درپوش جعبه فیوز همان خودرو ملاک اصلی است.

اگر چراغ جلو ساینا روشن نمی‌شود

قبل از تعویض فیوز این موارد را بررسی کن:

• لامپ چراغ جلو
• سوکت پشت چراغ
• اتصالات و سیم‌کشی
• دسته چراغ (دسته راهنما)
• فیوز مربوط به همان مدار

اگر هر دو چراغ جلو همزمان خاموش شده‌اند، احتمال خرابی فیوز اصلی، رله یا مدار تغذیه بیشتر است. اما اگر فقط یک سمت چراغ خاموش است، معمولاً مشکل از لامپ، سوکت یا سیم‌کشی همان طرف است.

نکات مهم

• فیوز سوخته را فقط با همان آمپر تعویض کن.
• استفاده از فیوز قوی‌تر می‌تواند باعث آسیب به سیم‌کشی خودرو شود.
• اگر فیوز جدید دوباره می‌سوزد، احتمال وجود اتصالی در مدار چراغ وجود دارد.

فیوز چراغ کوچک ساینا کدام است؟

چراغ‌های کوچک ساینا (چراغ پارک یا چراغ موقعیت) برای روشنایی قسمت جلو، عقب و چراغ پلاک استفاده می‌شوند و مدار آن‌ها توسط فیوز محافظت می‌شود. اگر چراغ‌های کوچک روشن نمی‌شوند، اولین بخش برای بررسی فیوز مربوط به چراغ پارک است.

فیوز چراغ کوچک ساینا کجاست؟

فیوز چراغ کوچک در جعبه فیوز محفظه موتور قرار دارد. این جعبه معمولاً نزدیک باتری قرار گرفته و با باز کردن کاپوت قابل دسترسی است.

شماره فیوز چراغ کوچک ساینا

در چیدمان رایج ساینا، مدار چراغ‌های کوچک با فیوزهای مربوط به سیستم روشنایی محافظت می‌شود:

اگر چراغ کوچک ساینا روشن نمی‌شود

اگر همه چراغ‌های کوچک (جلو، عقب و پلاک) خاموش هستند، موارد زیر را بررسی کن:

• فیوز چراغ کوچک
• رله چراغ‌ها
• کلید چراغ روی دسته راهنما
• سوکت‌ها و سیم‌کشی
• لامپ‌های چراغ کوچک

اگر فقط یک طرف چراغ کوچک خاموش است، معمولاً مشکل از فیوز نیست و باید لامپ، سوکت یا سیم‌کشی همان قسمت بررسی شود.

نکات مهم

• فیوز سوخته را فقط با همان آمپر قبلی تعویض کن.
• اگر فیوز جدید دوباره می‌سوزد، احتمال وجود اتصال کوتاه در مدار روشنایی وجود دارد.
• در ساینا S و بعضی مدل‌های جدیدتر، به دلیل تغییرات سیستم برق و BCM ممکن است چیدمان فیوزها متفاوت باشد؛ بنابراین نقشه روی درپوش جعبه فیوز خودرو ملاک نهایی است.

فیوز فن رادیاتور ساینا کجاست؟

فن رادیاتور ساینا وظیفه خنک کردن موتور و پایین آوردن دمای آب رادیاتور را دارد. اگر فن در زمان بالا رفتن آمپر روشن نشود، یکی از مواردی که باید بررسی شود فیوز فن است.

محل فیوز فن رادیاتور ساینا

فیوزهای فن رادیاتور در جعبه فیوز داخل محفظه موتور قرار دارند. این جعبه معمولاً نزدیک باتری و در قسمت سمت چپ محفظه موتور قرار گرفته است.

برای دسترسی:

1. خودرو را خاموش کن.
2. کاپوت را باز کن.
3. جعبه فیوز کنار باتری را پیدا کن.
4. درپوش جعبه فیوز را باز کن.
5. طبق نقشه روی درپوش، فیوزهای مربوط به فن را بررسی کن.

شماره فیوز فن رادیاتور ساینا

در چیدمان رایج ساینا، مدار فن رادیاتور با فیوزهای قدرت محافظت می‌شود:

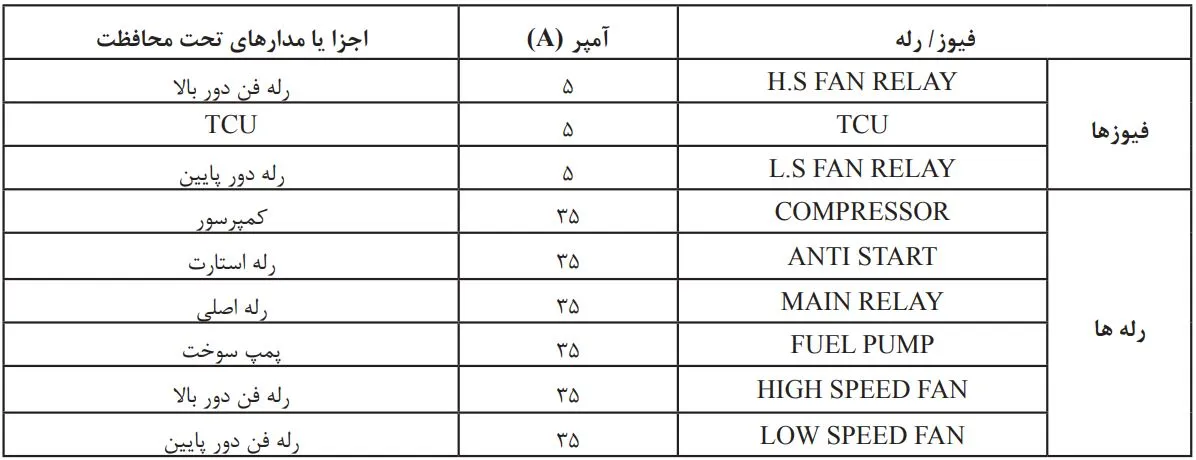

اگر فن ساینا روشن نمی‌شود

اگر آمپر آب بالا می‌رود ولی فن وارد مدار نمی‌شود، فقط فیوز را بررسی نکن و این موارد هم باید چک شوند:

• رله فن رادیاتور
• موتور فن
• سنسور دمای آب
• مقاومت فن (در صورت وجود)
• سوکت‌ها و سیم‌کشی
• عملکرد ECU در فرمان دادن به فن

اگر فیوز فن دوباره می‌سوزد

سوختن دوباره فیوز معمولاً نشانه وجود ایراد در مدار است، مثل:

• گیر کردن یا نیم‌سوز شدن موتور فن
• اتصال کوتاه سیم‌ها
• خرابی سوکت فن
• مشکل در رله فن

فیوز کولر ساینا کدام است؟

سیستم کولر ساینا از چند بخش برقی تشکیل شده که شامل کمپرسور کولر، کلاچ کمپرسور، فن رادیاتور و مدار کنترل کولر است. اگر کولر روشن نمی‌شود، قبل از بررسی گاز کولر یا کمپرسور، بهتر است فیوزهای مربوط به مدار کولر بررسی شوند.

فیوز کولر ساینا کجاست؟

فیوزهای مربوط به کولر ساینا در جعبه فیوز محفظه موتور قرار دارند. این جعبه معمولاً نزدیک باتری قرار گرفته و با باز کردن کاپوت قابل دسترسی است.

شماره فیوز کولر ساینا

در چیدمان رایج ساینا، فیوزهای مرتبط با کولر شامل موارد زیر هستند:

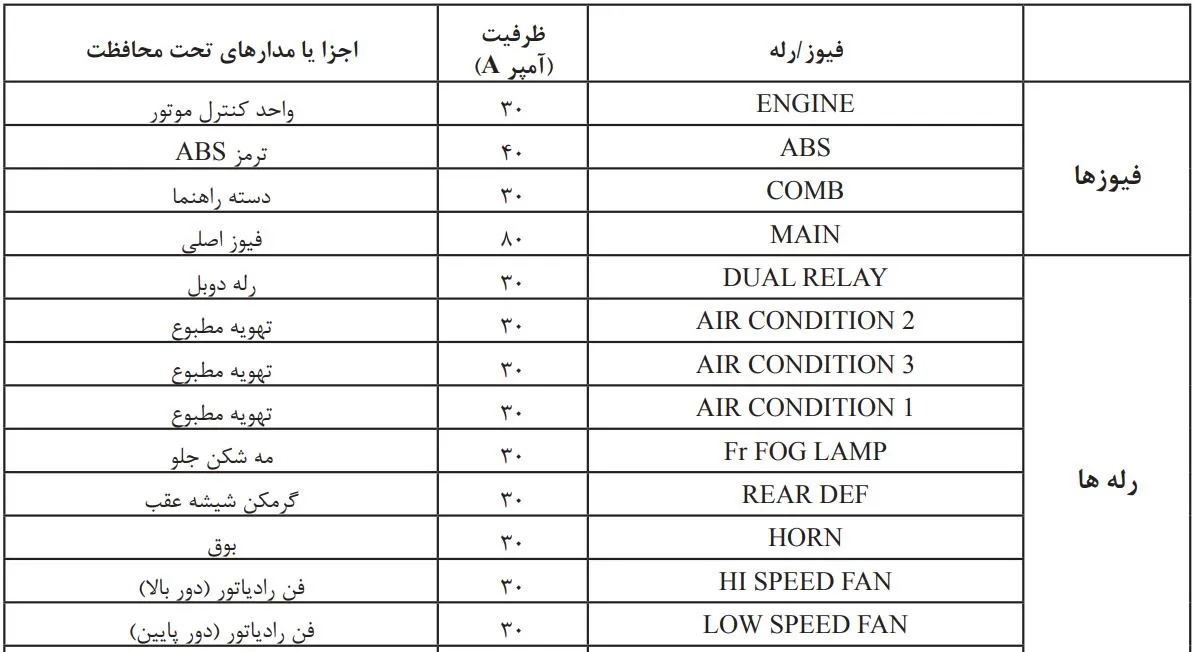

اگر کولر ساینا کار نمی‌کند

اگر با زدن کلید A/C چراغ روشن می‌شود ولی کولر خنک نمی‌کند، مشکل همیشه از فیوز نیست. موارد زیر هم باید بررسی شوند:

• فیوز کولر و فن
• رله کمپرسور کولر
• کلاچ کمپرسور
• فشار گاز کولر
• سنسور فشار کولر
• سیم‌کشی و سوکت کمپرسور
• عملکرد فن رادیاتور

اگر چراغ A/C روشن نمی‌شود، احتمال خرابی فیوز، کلید کولر، رله یا مدار فرمان بیشتر است.

نکات مهم

• فیوز سوخته را فقط با همان آمپر مشخص‌شده تعویض کن.
• اگر فیوز کولر دوباره می‌سوزد، احتمال وجود اتصالی یا خرابی قطعه‌ای در مدار وجود دارد.
• در بعضی مدل‌های ساینا (به‌خصوص مدل‌های جدیدتر مثل ساینا S) ممکن است شماره فیوزها با توجه به نوع جعبه فیوز متفاوت باشد؛ بنابراین نقشه روی درپوش جعبه فیوز همان خودرو ملاک اصلی است.

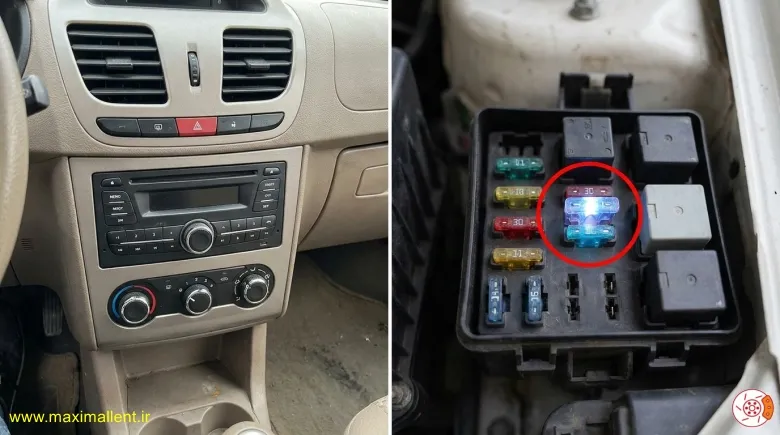

فیوز ضبط ساینا (پخش خودرو) کجاست؟

ضبط یا پخش خودرو ساینا از طریق فیوز محافظت می‌شود تا در صورت ایجاد اتصال کوتاه یا افزایش جریان، به دستگاه و سیم‌کشی خودرو آسیب وارد نشود. اگر ضبط روشن نمی‌شود یا برق آن قطع شده، اولین بخش برای بررسی فیوز سیستم صوتی است.

فیوز ضبط ساینا کجاست؟

فیوز مربوط به ضبط ساینا در جعبه فیوز داخل کابین قرار دارد. این جعبه معمولاً:

• زیر داشبورد
• سمت راننده
• نزدیک پای راننده

قرار گرفته است.

برای دسترسی، خودرو را خاموش کن و درپوش جعبه فیوز زیر داشبورد را باز کن.

شماره فیوز ضبط ساینا

در چیدمان رایج ساینا:

اگر ضبط ساینا روشن نمی‌شود

قبل از تعویض فیوز، این موارد را بررسی کن:

• فیوز F6
• سوکت پشت ضبط
• سیم برق دائم ضبط
• سیم برق بعد از سوئیچ
• اتصال بدنه دستگاه
• فیوز پشت خود ضبط (در بعضی مدل‌ها)

اگر ضبط روشن می‌شود ولی حافظه آن پاک می‌شود، معمولاً مشکل از برق دائم دستگاه یا سیم‌کشی آن است، نه خود فیوز.

اگر فیوز ضبط دوباره می‌سوزد

سوختن دوباره فیوز بعد از تعویض می‌تواند نشانه این موارد باشد:

• اتصال کوتاه در سیم‌کشی ضبط
• خرابی خود دستگاه پخش
• نصب تجهیزات صوتی اضافی با مصرف برق بالا
• مشکل در سوکت یا سیم‌های پشت ضبط

نکات مهم

• فیوز سوخته را فقط با همان آمپر ۱۵A تعویض کن.
• از فیوز آمپربالاتر استفاده نکن؛ این کار می‌تواند باعث آسیب به سیم‌کشی خودرو شود.
• در بعضی مدل‌های ساینا و ساینا S ممکن است شماره فیوزها متفاوت باشد، بنابراین نقشه روی درپوش جعبه فیوز همان خودرو ملاک نهایی است.

فیوز بوق ساینا کجاست؟

بوق ساینا از طریق یک مدار برقی شامل فیوز، رله و خود بوق کار می‌کند. اگر با فشار دادن دکمه بوق هیچ صدایی شنیده نمی‌شود، اولین مرحله بررسی فیوز و رله مربوط به بوق است.

فیوز بوق ساینا کجاست؟

فیوز بوق ساینا در جعبه فیوز داخل کابین قرار دارد. این جعبه معمولاً:

• زیر داشبورد
• سمت راننده
• نزدیک پای راننده

قرار گرفته است.

شماره فیوز بوق ساینا

در چیدمان رایج ساینا:

اگر بوق ساینا کار نمی‌کند

اگر فیوز بوق سالم است، این موارد هم باید بررسی شوند:

• رله بوق
• خود بوق (شیپور)
• کلید بوق روی فرمان
• سوکت و سیم‌کشی بوق
• اتصال بدنه

اگر با فشار دادن بوق صدای تق‌تق رله شنیده می‌شود ولی بوق صدا ندارد، احتمال خرابی خود بوق یا سیم‌کشی بیشتر است.
اگر هیچ واکنشی وجود ندارد، ابتدا فیوز، رله و کلید بوق بررسی شوند.

نکات مهم

• فیوز سوخته را فقط با همان آمپر ۱۵A تعویض کن.
• اگر فیوز جدید دوباره می‌سوزد، احتمال وجود اتصال کوتاه در مدار بوق وجود دارد.
• در بعضی مدل‌های ساینا و ساینا S ممکن است شماره فیوزها کمی متفاوت باشد؛ بنابراین نقشه روی درپوش جعبه فیوز همان خودرو ملاک نهایی است.

فیوز فندک ساینا کدام است؟

فندکی ساینا علاوه بر استفاده برای فندک، در بسیاری از خودروها به‌عنوان خروجی برق ۱۲ ولت برای شارژر موبایل و تجهیزات جانبی هم استفاده می‌شود. اگر برق فندکی قطع شده باشد، اولین موردی که باید بررسی شود فیوز فندک است.

فیوز فندک ساینا کجاست؟

فیوز فندک ساینا در جعبه فیوز داخل کابین قرار دارد. این جعبه معمولاً:

• زیر داشبورد
• سمت راننده
• نزدیک پای راننده

قرار گرفته است.

شماره فیوز فندک ساینا

در چیدمان رایج ساینا:

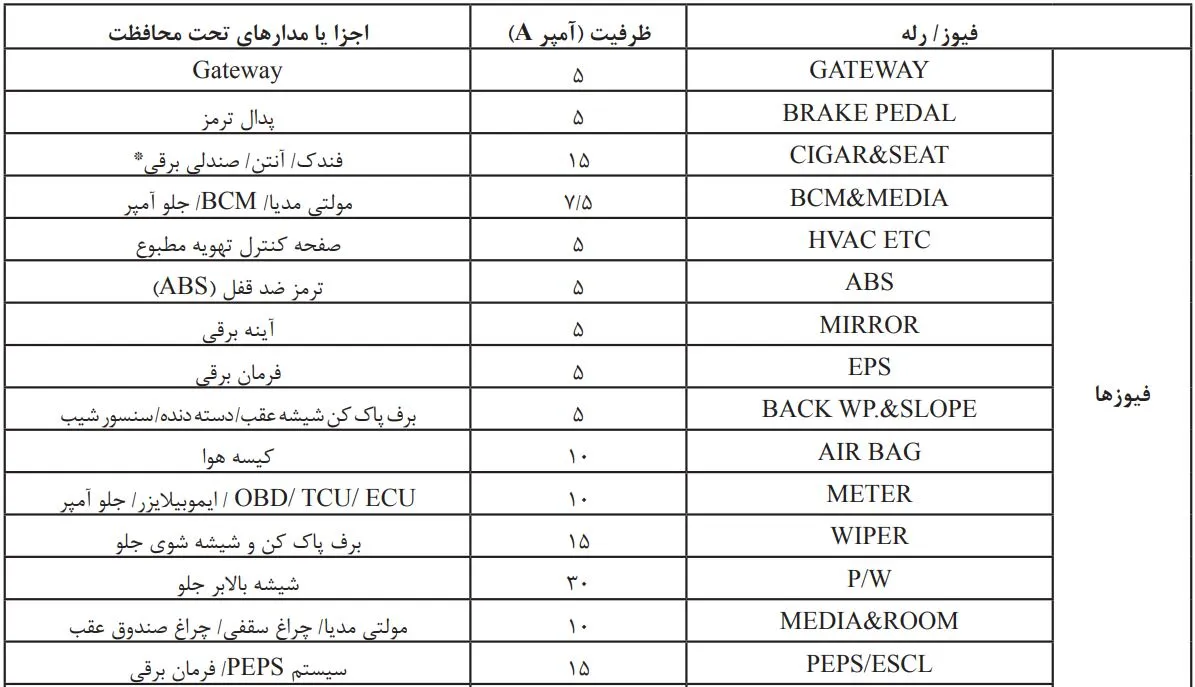

اگر فندکی ساینا برق ندارد

اگر فندکی کار نمی‌کند، علاوه بر فیوز موارد زیر را هم بررسی کن:

• سوکت پشت فندکی
• المنت داخلی فندکی
• سیم مثبت و منفی فندکی
• وجود اتصال کوتاه در شارژر یا وسیله‌ای که به فندکی وصل شده

اگر شارژر موبایل هم در فندکی روشن نمی‌شود، احتمال خرابی فیوز یا قطع شدن برق ورودی بیشتر است.

اگر فیوز فندکی دوباره می‌سوزد

سوختن مجدد فیوز معمولاً به دلیل یکی از این موارد است:

• استفاده از شارژر یا وسیله پرمصرف
• اتصال کوتاه داخل سوکت فندکی
• خرابی خود فندکی
• مشکل در سیم‌کشی

نکات مهم

• فیوز فندکی را فقط با همان آمپر ۲۰A تعویض کن.
• از فیوز آمپربالاتر استفاده نکن؛ چون ممکن است به سیم‌کشی آسیب برسد.
• در بعضی مدل‌های ساینا و ساینا S ممکن است شماره فیوزها متفاوت باشد؛ نقشه روی درپوش جعبه فیوز همان خودرو ملاک اصلی است.

فیوز پمپ بنزین ساینا کجاست؟

فیوز پمپ بنزین ساینا در جعبه فیوز محفظه موتور قرار دارد. این جعبه معمولاً نزدیک باتری قرار گرفته و با باز کردن کاپوت قابل دسترسی است. در برخی نقشه‌های ساینا، رله پمپ بنزین نیز داخل همین جعبه قرار دارد.

فیوز پمپ بنزین ساینا

در چیدمان‌های رایج ساینا:

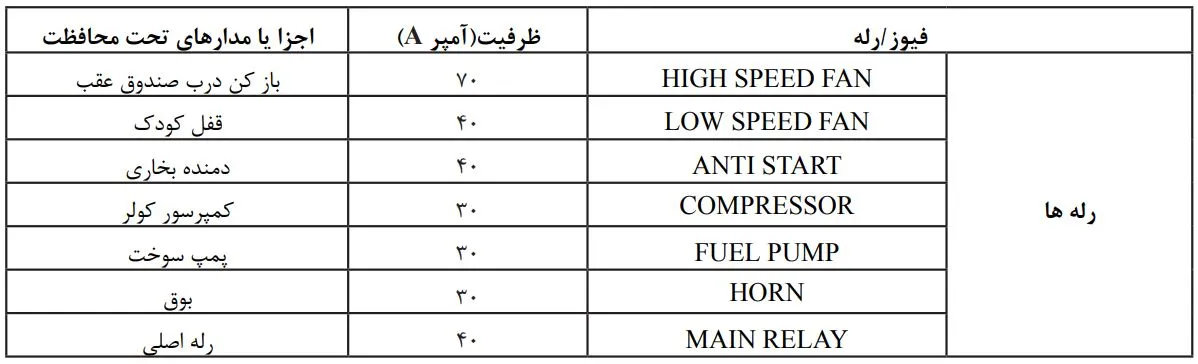

در بعضی نقشه‌های ساینا، پمپ بنزین با عنوان FUEL PUMP در جعبه فیوز موتور مشخص می‌شود و شماره فیوز می‌تواند با توجه به سال تولید و نوع دسته‌سیم متفاوت باشد.

اگر پمپ بنزین ساینا کار نمی‌کند

این موارد را بررسی کن:

• فیوز پمپ بنزین
• رله پمپ بنزین
• صدای پمپ هنگام باز کردن سوئیچ (معمولاً چند ثانیه)
• برق ورودی به سوکت پمپ
• خود پمپ بنزین و اتصالات آن

اگر استارت می‌خورد ولی خودرو روشن نمی‌شود و صدای پمپ هنگام باز کردن سوئیچ شنیده نمی‌شود، ابتدا فیوز و رله پمپ را بررسی کن.

نکته: ساینا در سال‌های مختلف با تغییرات جزئی در جعبه فیوز و رله‌ها تولید شده است؛ بنابراین برای پیدا کردن دقیق شماره فیوز، بهترین مرجع نقشه روی درپوش جعبه فیوز یا دفترچه خودرو است.

مورد	ساینا قدیم (EX)	ساینا S
جعبه فیوز داخل کابین	چیدمان قدیمی‌تر	ممکن است چیدمان اصلاح‌شده داشته باشد
جعبه فیوز محفظه موتور	نسخه قدیمی‌تر	در برخی مدل‌ها تغییر در فیوزها و رله‌ها
سیستم کنترل بدنه	ساده‌تر	به دلیل امکانات جدید، کنترل‌های برقی بیشتر
چراغ‌ها	مدارهای ساده‌تر	اضافه شدن امکاناتی مثل چراغ روشنایی روز (DRL)
دسته‌سیم و سوکت‌ها	متفاوت	در بعضی بخش‌ها تغییر یافته
