راهنمای جعبه فیوز ۲۰۶ تیپ ۵ + نقشه ها و تصاویر

نقشه جعبه فیوز ۲۰۶ تیپ ۵

پژو ۲۰۶ تیپ ۵ با موتور TU5 معمولاً دو جعبه فیوز اصلی دارد؛ یکی داخل کابین و دیگری در محفظه موتور. فیوزهای داخل کابین بیشتر تجهیزات برقی داخل خودرو را پوشش می‌دهند و جعبه فیوز محفظه موتور وظیفه حفاظت از مدارهای اصلی موتور و تجهیزات پرمصرف را بر عهده دارد.

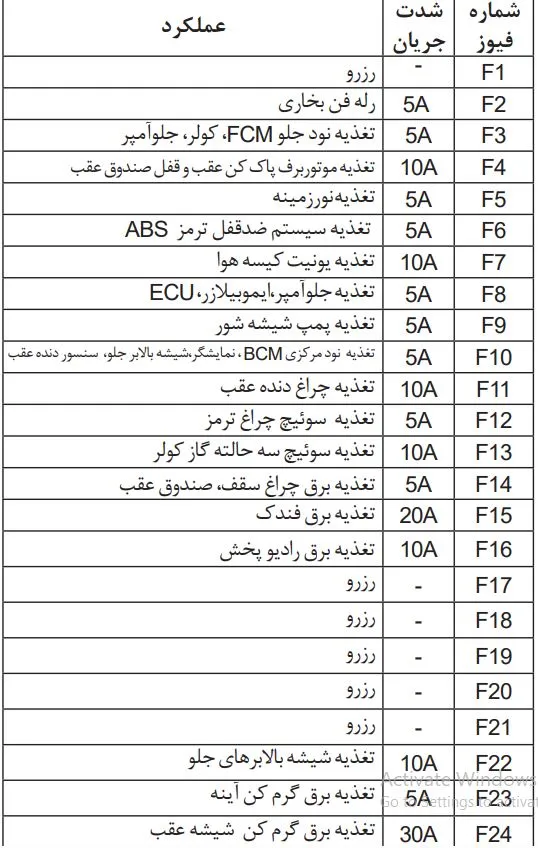

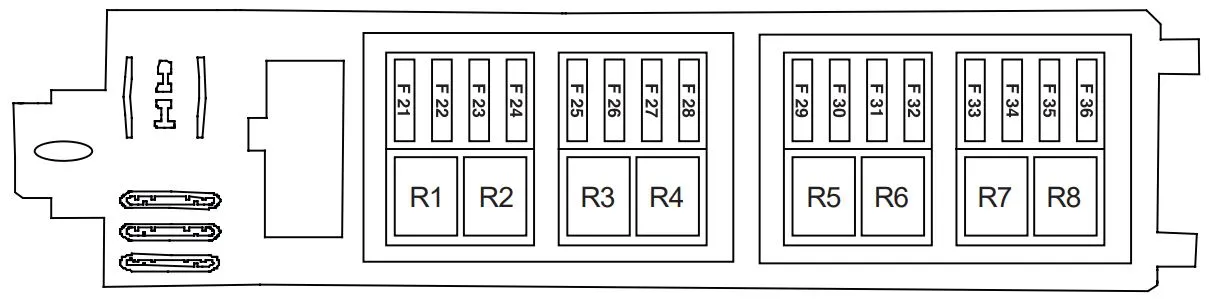

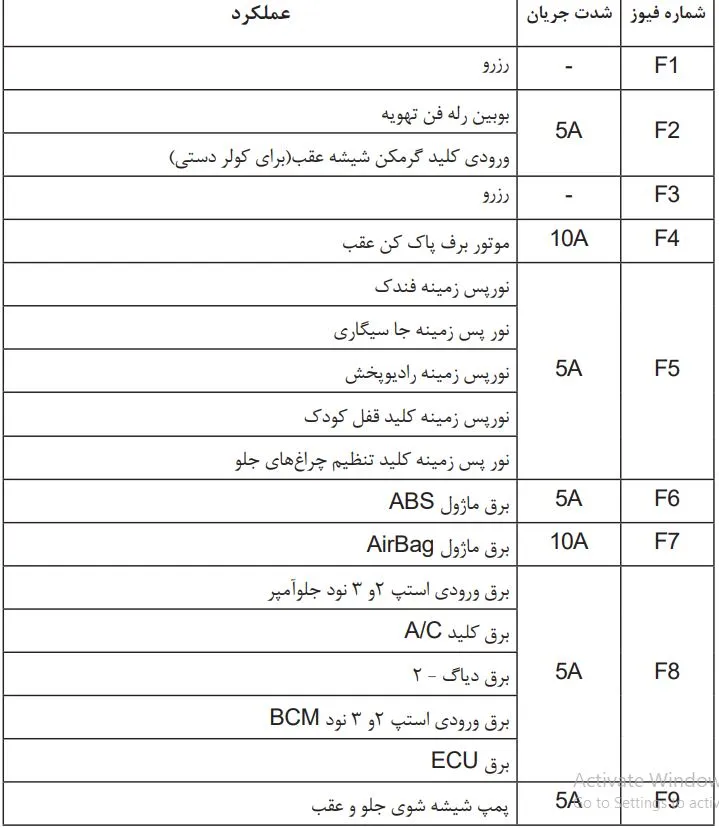

نقشه جعبه فیوز داخل کابین ۲۰۶ تیپ ۵

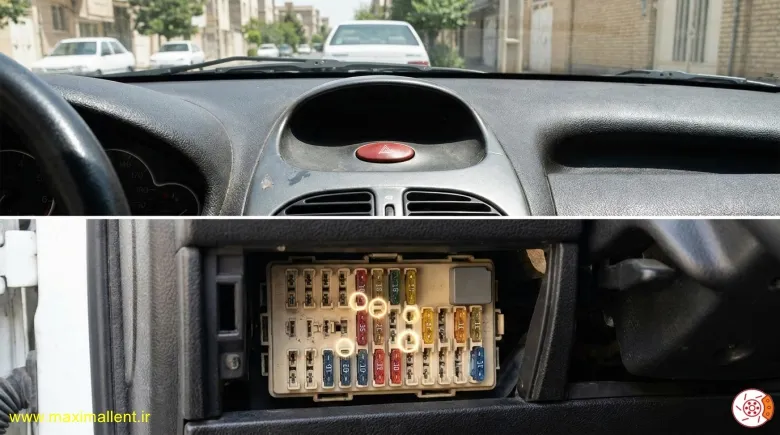

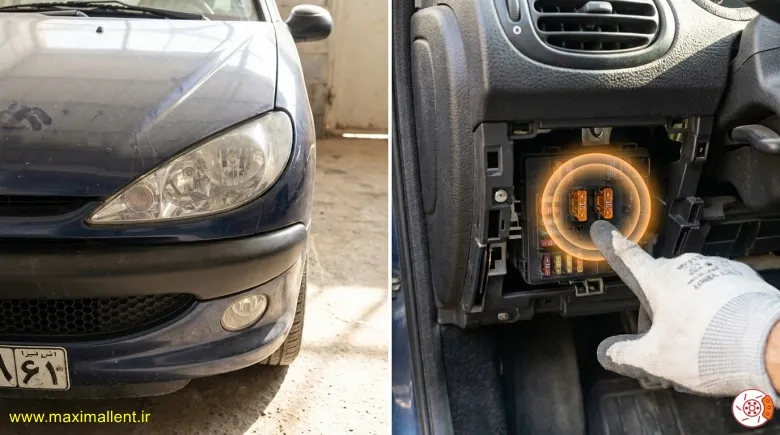

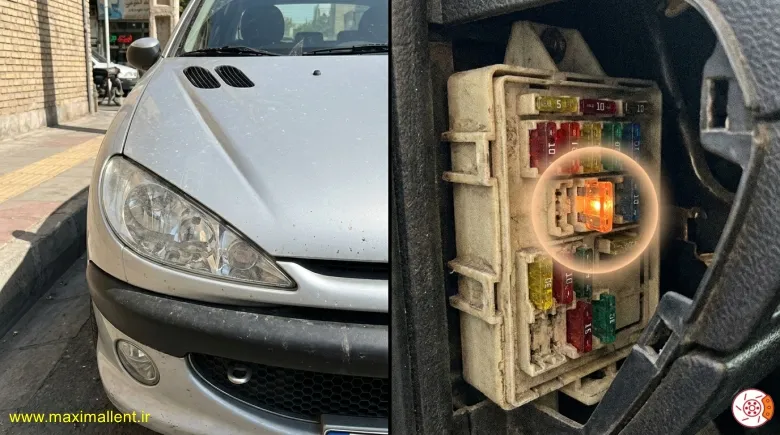

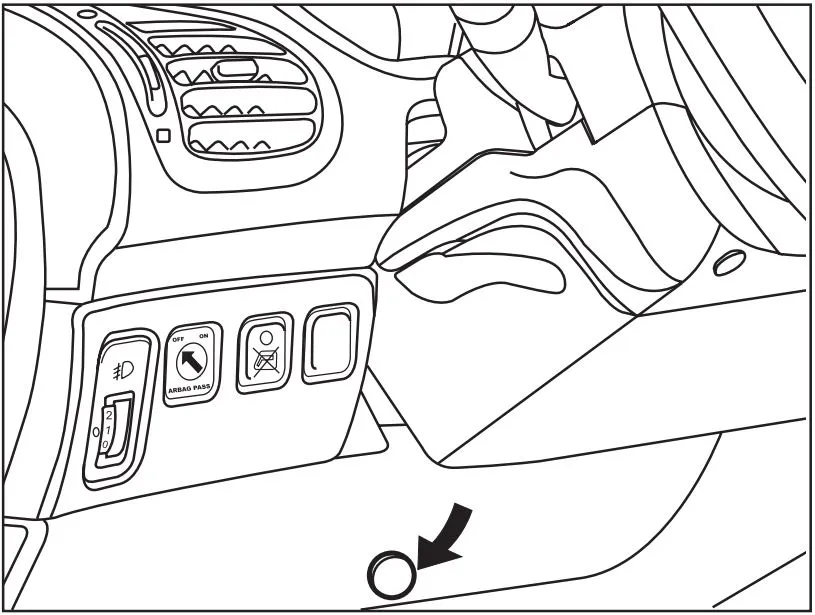

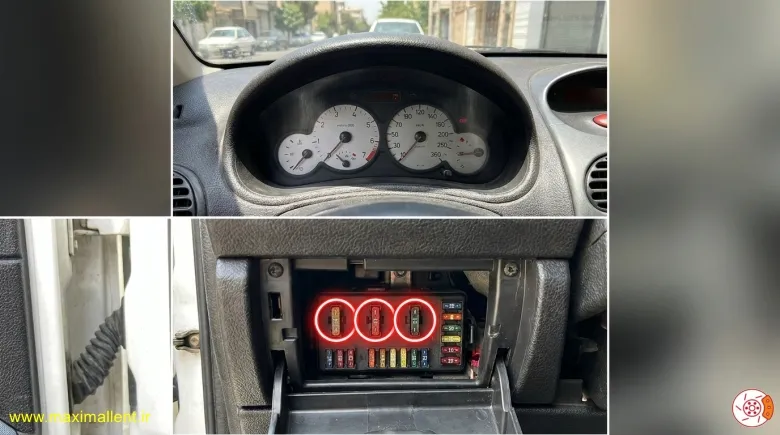

جعبه فیوز داخل کابین در قسمت پایین داشبورد و سمت راننده قرار دارد. جدول زیر کاربرد فیوزهای رایج این بخش را نشان می‌دهد:

این جدول بر اساس چیدمان منتشرشده برای جعبه فیوز داشبورد ۲۰۶ است؛ با این حال، شماره و عملکرد فیوزها ممکن است با توجه به سال تولید و نوع سیستم برق خودرو متفاوت باشد.

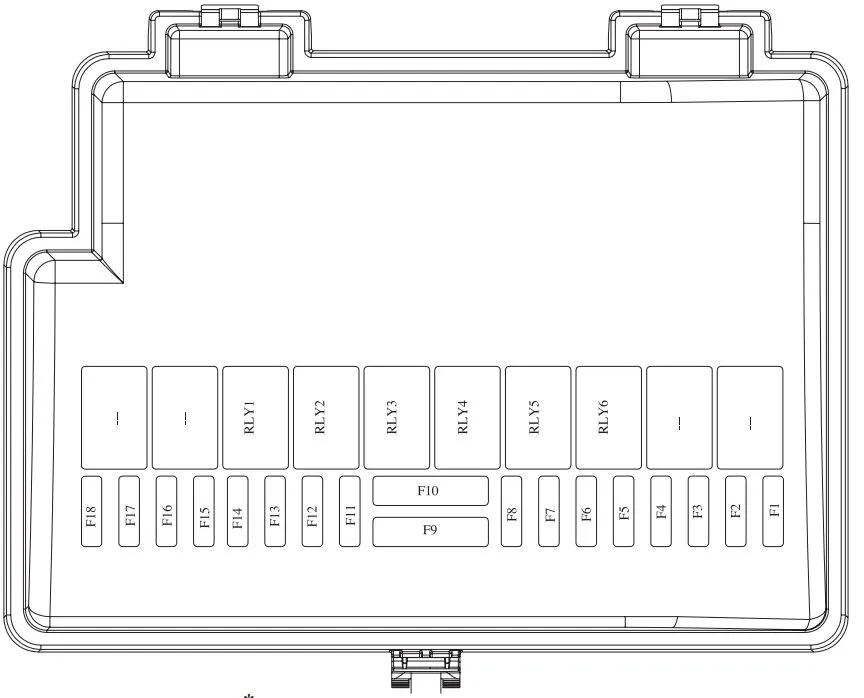

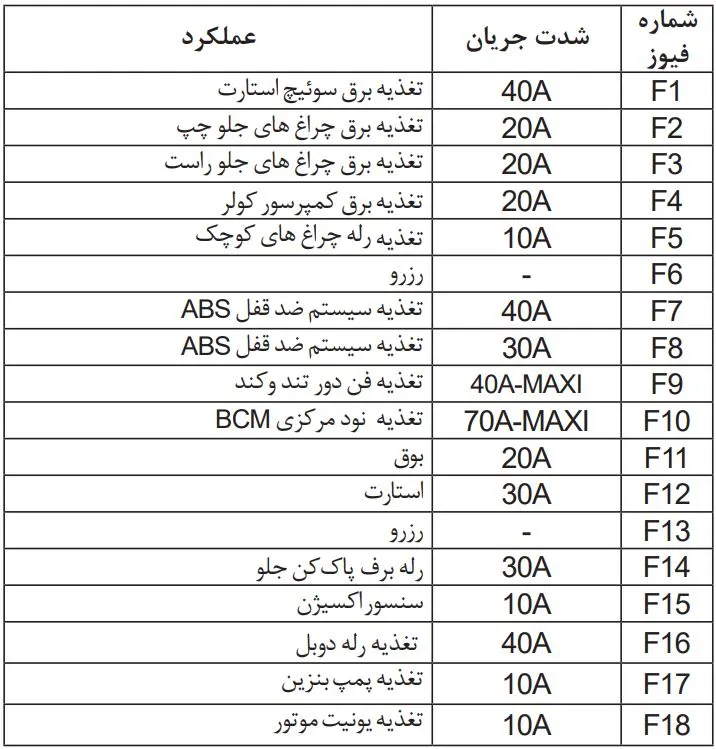

نقشه جعبه فیوز محفظه موتور ۲۰۶ تیپ ۵

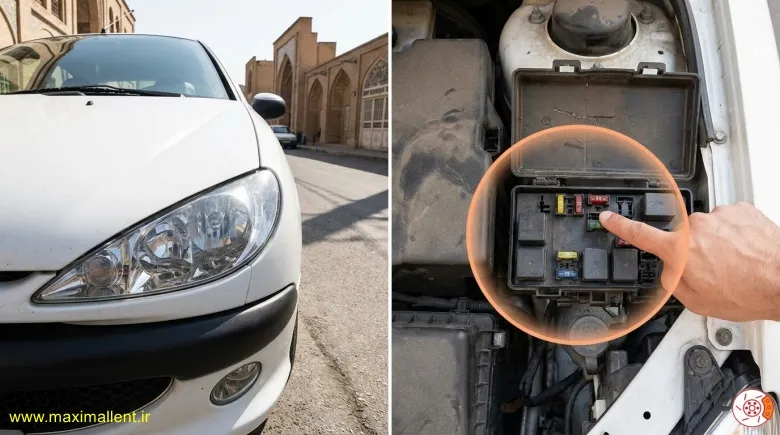

جعبه فیوز دوم در محفظه موتور و نزدیک باتری قرار دارد. این بخش شامل فیوزهای پرقدرت‌تر و مدارهای مربوط به موتور، فن، ABS و پمپ بنزین است.

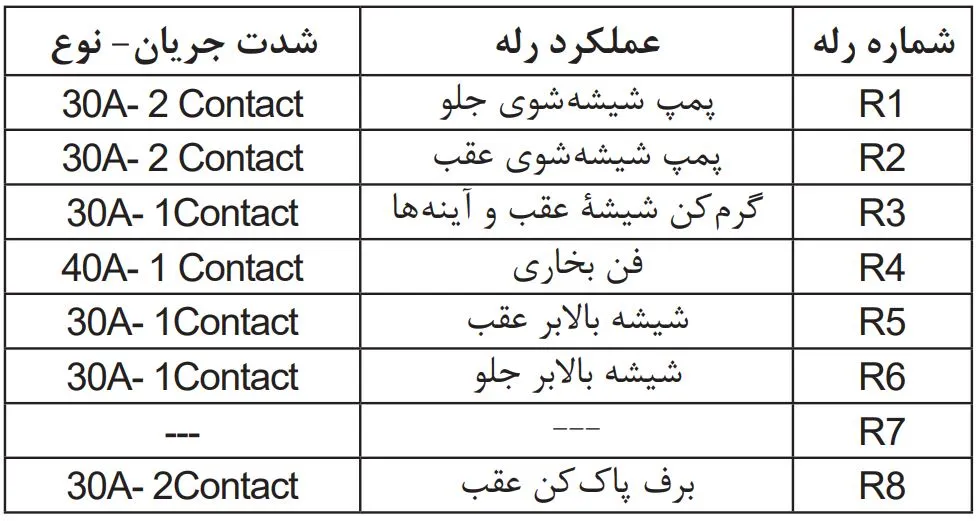

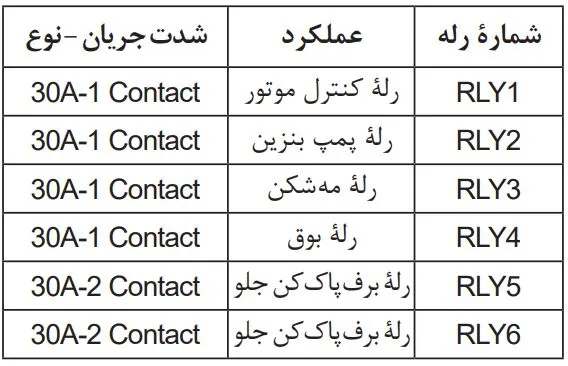

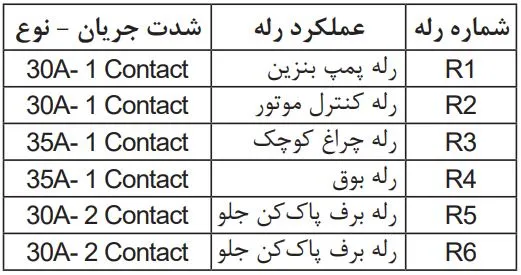

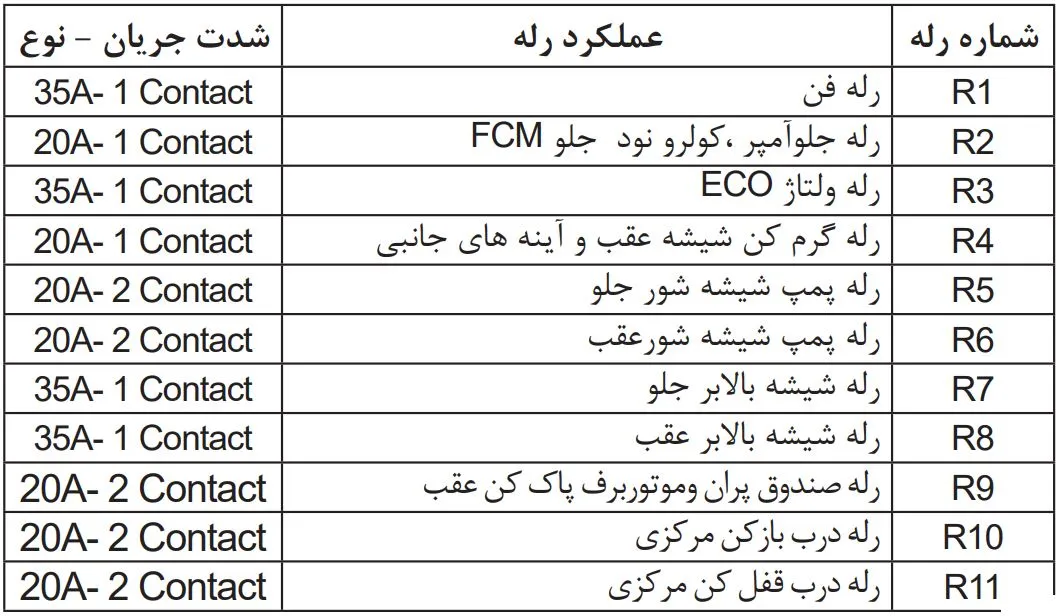

در این جعبه، رله‌های مربوط به کنترل موتور، پمپ بنزین، مه‌شکن، بوق و برف‌پاک‌کن جلو نیز قرار دارند.

فیوزهای ۲۰۶ تیپ ۵ چند آمپر هستند؟

در پژو ۲۰۶ تیپ ۵، آمپر فیوزها بسته به محل قرارگیری و مدار موردنظر متفاوت است. در جعبه فیوز داخل کابین، فیوزهای ۵، ۱۰، ۱۵، ۲۰، ۳۰ و ۴۰ آمپر دیده می‌شوند و در جعبه فیوز محفظه موتور نیز فیوزهای ۱۰، ۱۵، ۲۰، ۳۰، ۴۰ و ۵۰ آمپر وجود دارند.

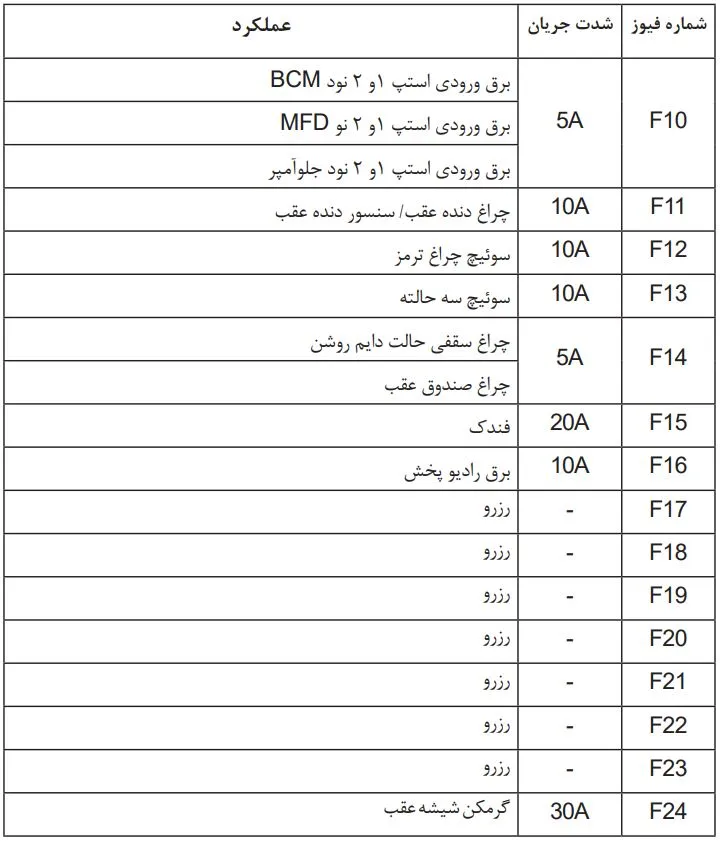

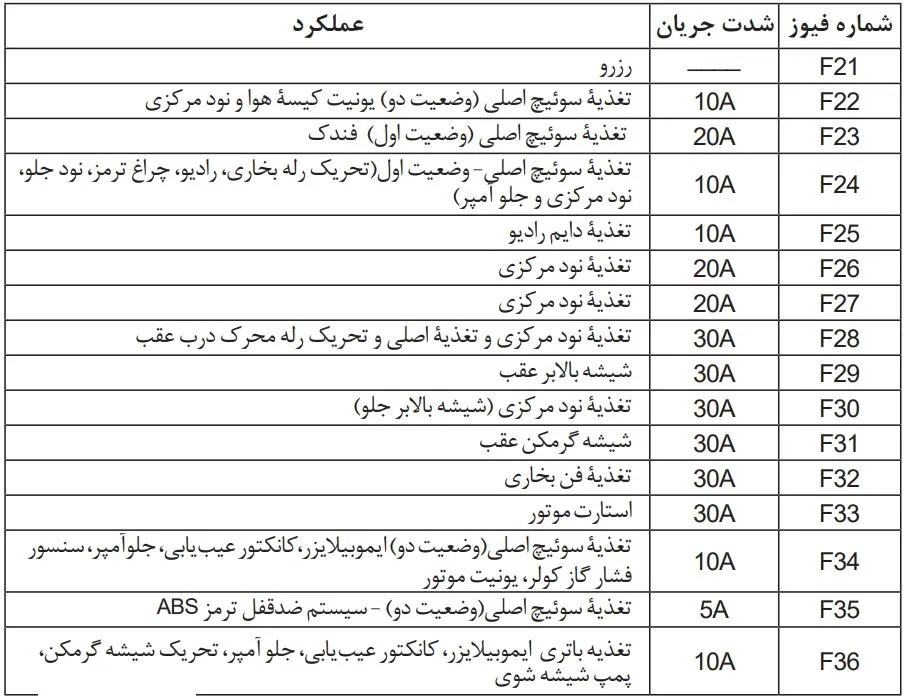

آمپر فیوزهای جعبه داخل کابین

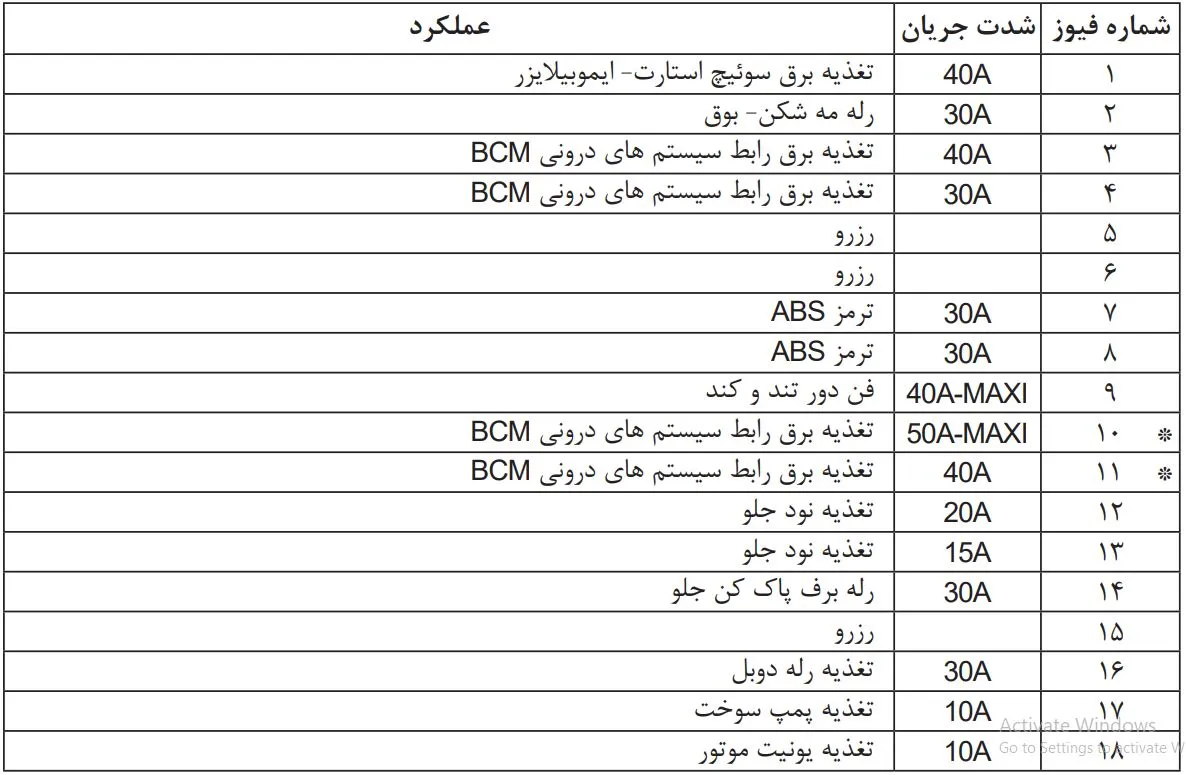

آمپر فیوزهای جعبه محفظه موتور

نکته مهم: این اعداد برای چیدمان‌های رایج ۲۰۶ هستند و ممکن است با توجه به سال تولید و نوع جعبه‌فیوز خودرو تفاوت داشته باشند. همیشه هنگام تعویض فیوز، همان آمپر درج‌شده روی فیوز قبلی یا نقشه روی درپوش جعبه فیوز را استفاده کن و هرگز فیوز آمپربالاتر نصب نکن.

فیوز چراغ‌های ۲۰۶ تیپ ۵ کدام است؟

چراغ‌های پژو ۲۰۶ تیپ ۵ از چند مدار جداگانه تشکیل شده‌اند و فیوز هر مدار ممکن است در جعبه فیوز داخل کابین یا جعبه فیوز محفظه موتور قرار داشته باشد. به همین دلیل برای پیدا کردن فیوز چراغ، باید مشخص شود منظور چراغ جلو، چراغ کوچک، نور بالا یا نور پایین است.

فیوز چراغ جلو ۲۰۶ تیپ ۵

در پژو ۲۰۶ تیپ ۵، مدار چراغ‌ها به‌صورت جداگانه محافظت می‌شود. برای مثال، در برخی چیدمان‌های جعبه فیوز، F18 با آمپر ۱۰A مربوط به چراغ‌های کوچک و روشنایی پلاک است؛ اما شماره فیوزهای چراغ جلو می‌تواند با توجه به نوع جعبه فیوز و سال تولید خودرو متفاوت باشد.

اگر چراغ کوچک خاموش شده

اگر چراغ‌های کوچک جلو و عقب یا روشنایی پلاک همزمان قطع شده‌اند، ابتدا فیوز مربوط به Sidelamps را بررسی کن. در برخی نسخه‌های ۲۰۶ این مدار با F18 و فیوز ۱۰ آمپر محافظت می‌شود.

اگر نور بالا یا نور پایین کار نمی‌کند

اگر فقط نور بالا یا نور پایین از کار افتاده، باید فیوز همان مدار، لامپ و اتصالات چراغ بررسی شوند. اگر فقط یک سمت چراغ خاموش است، معمولاً احتمال خرابی لامپ یا سوکت بیشتر از سوختن فیوز است.

نکته مهم

شماره فیوزهای پژو ۲۰۶ تیپ ۵ ممکن است بر اساس سال تولید، نوع BSI و چیدمان جعبه فیوز متفاوت باشد. بنابراین برای تعویض فیوز، حتماً نقشه روی درپوش جعبه فیوز همان خودرو را ملاک قرار بده و هرگز فیوز با آمپر بالاتر نصب نکن.

فیوز فندک ۲۰۶ تیپ ۵ کجاست؟

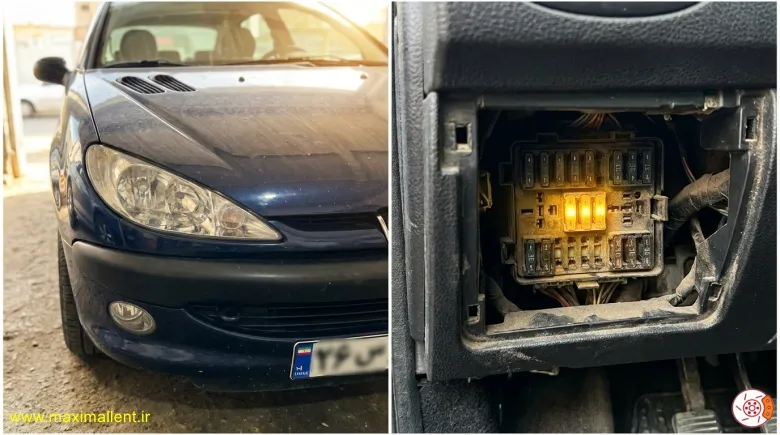

فیوز فندک پژو ۲۰۶ تیپ ۵ در جعبه فیوز داخل کابین قرار دارد. این جعبه در قسمت زیر داشبورد، پایین فرمان و سمت راننده قرار گرفته و برای دسترسی به آن باید درپوش جعبه فیوز را باز کنی.

خرید لنت ترمز ۲۰۶ تیپ ۳

فیوز فندک ۲۰۶ تیپ ۵ کدام است؟

در چیدمان رایج جعبه فیوز ۲۰۶، فیوز F23 با آمپر ۲۰A مربوط به مدار فندک است. این فیوز وظیفه محافظت از برق‌رسانی فندک را بر عهده دارد.

مشخصات فیوز فندک

اگر فندک ۲۰۶ تیپ ۵ کار نمی‌کند

ابتدا فیوز F23 را بررسی کن. اگر فیوز سوخته بود، آن را فقط با یک فیوز ۲۰ آمپر تعویض کن. اگر فیوز جدید دوباره بسوزد، احتمال وجود اتصال کوتاه در سوکت فندک یا وسیله‌ای که به آن وصل شده وجود دارد.

فیوز کولر ۲۰۶ تیپ ۵ کدام است؟

سیستم کولر پژو ۲۰۶ تیپ ۵ از چند مدار برقی تشکیل شده و برای همین، ممکن است فیوز مدار کنترل کولر با فیوز فن کولر متفاوت باشد. بنابراین اگر کولر کار نمی‌کند، باید هر دو بخش بررسی شوند.

فیوز کولر ۲۰۶ تیپ ۵ کجاست؟

فیوزهای مربوط به سیستم کولر در جعبه فیوز محفظه موتور و در بعضی مدارهای کنترلی در جعبه فیوز داخل کابین قرار دارند.

در چیدمان‌های رایج جعبه فیوز محفظه موتور ۲۰۶، F6 به مدار کولر (AC) مربوط است و بسته به نوع سیستم برق و مدل خودرو ممکن است با ۵، ۱۰ یا ۲۰ آمپر استفاده شده باشد. همچنین F21 با آمپر ۵A در برخی چیدمان‌ها برای یونیت یا پنل کنترل کولر استفاده می‌شود.

خلاصه فیوزهای مرتبط با کولر

توجه: شماره و آمپر دقیق فیوزها در پژو ۲۰۶ با توجه به سال تولید، نوع جعبه فیوز و سیستم برق خودرو ممکن است متفاوت باشد. بنابراین قبل از تعویض، حتماً نقشه روی درپوش جعبه فیوز همان خودرو را بررسی کن و هرگز فیوز با آمپر بالاتر نصب نکن.

اگر فیوز کولر سالم است ولی کولر کار نمی‌کند

موارد زیر را هم باید بررسی کرد:

• رله کولر
• گاز کولر و فشار مدار
• سنسور فشار گاز
• کلاچ کمپرسور
• فن رادیاتور
• سیم‌کشی و سوکت کمپرسور

آموزش تعویض واتر پمپ ۲۰۶

فیوز فن ۲۰۶ تیپ ۵ کجاست؟

فن رادیاتور پژو ۲۰۶ تیپ ۵ وظیفه خنک کردن موتور و کمک به کنترل دمای سیستم کولر را بر عهده دارد. برق فن از طریق فیوزهای قدرت و رله‌های فن تأمین می‌شود و به همین دلیل، اگر فن کار نکند باید علاوه بر فیوز، رله‌ها و موتور فن هم بررسی شوند.

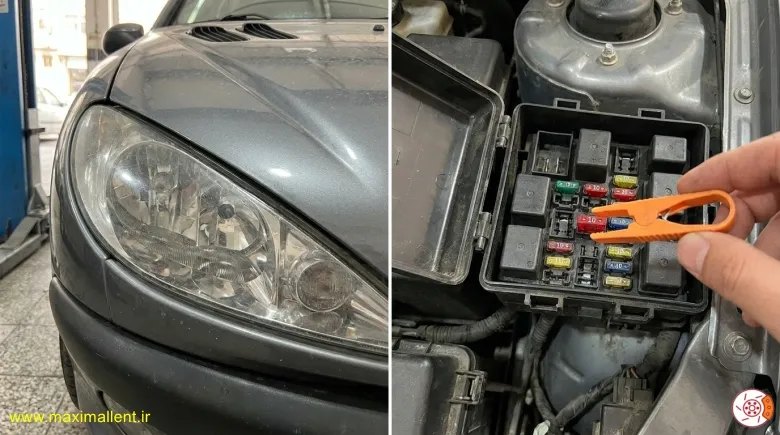

محل فیوز فن ۲۰۶ تیپ ۵

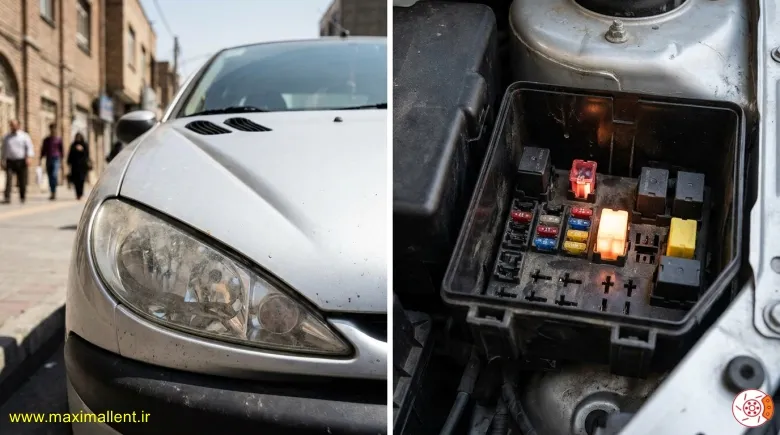

فیوزهای اصلی فن رادیاتور در جعبه فیوز محفظه موتور قرار دارند. این جعبه معمولاً نزدیک باتری قرار گرفته است.

برای دسترسی:

1. خودرو را خاموش کن.
2. کاپوت را باز کن.
3. جعبه فیوز کنار باتری را پیدا کن.
4. درپوش جعبه فیوز را باز کن.
5. نقشه روی درپوش را بررسی کن و فیوزهای مربوط به فن را پیدا کن.

فیوز فن رادیاتور ۲۰۶ تیپ ۵ کدام است؟

در چیدمان رایج جعبه فیوز محفظه موتور ۲۰۶، مدار فن رادیاتور با فیوزهای قدرت محافظت می‌شود. F18 با آمپر ۴۰ آمپر در برخی نسخه‌ها برای مدار فن رادیاتور استفاده می‌شود و ممکن است فیوزهای دیگری نیز بسته به سیستم برق خودرو در مدار فن نقش داشته باشند.

توجه: شماره فیوز و آمپر دقیق در پژو ۲۰۶ تیپ ۵ می‌تواند با توجه به سال تولید و نوع جعبه فیوز و BSI متفاوت باشد؛ بنابراین نقشه روی درپوش همان خودرو را حتماً بررسی کن.

اگر فن رادیاتور ۲۰۶ کار نمی‌کند

اگر فن با بالا رفتن دمای موتور روشن نمی‌شود، این موارد باید بررسی شوند:

• فیوز فن
• رله‌های فن
• موتور فن رادیاتور
• مقاومت یا کنترل دور فن
• سنسور دمای آب
• سیم‌کشی و سوکت‌ها
• عملکرد سیستم کولر

یک نکته مهم

اگر با روشن کردن کولر، فن رادیاتور هم وارد مدار نمی‌شود، احتمال دارد مشکل از مدار فرمان فن، رله‌ها یا سیستم کولر باشد. همچنین اگر فقط یکی از دورهای فن کار نمی‌کند، باید مدار همان دور و رله مربوط به آن بررسی شود.

تعویض روغن هیدرولیک پژو ۲۰۶

فیوز پمپ بنزین ۲۰۶ تیپ ۵ کدام است؟

پمپ بنزین پژو ۲۰۶ تیپ ۵ وظیفه ارسال سوخت از باک به سمت موتور TU5 را دارد و برق آن از طریق مدار فیوز و رله کنترل می‌شود. اگر پمپ بنزین کار نکند، خودرو ممکن است استارت بخورد ولی روشن نشود.

فیوز پمپ بنزین ۲۰۶ تیپ ۵ کجاست؟

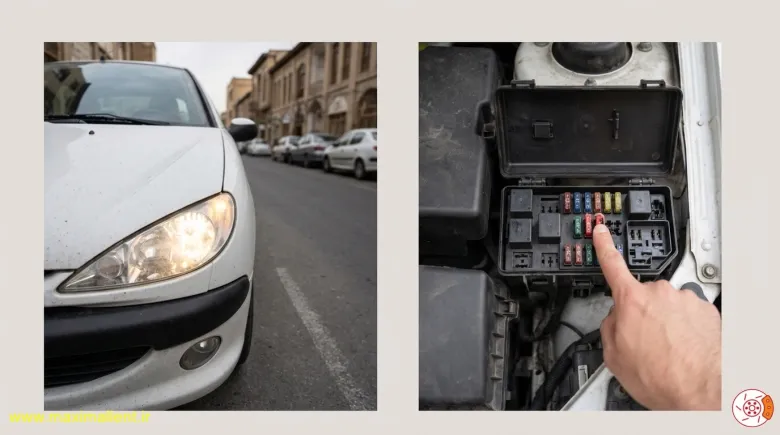

فیوز مربوط به پمپ بنزین در جعبه فیوز محفظه موتور قرار دارد. این جعبه در قسمت موتور و نزدیک باتری قرار گرفته است. در نقشه‌های مختلف ۲۰۶، مدار پمپ بنزین با شماره فیوزهای متفاوتی دیده می‌شود؛ بنابراین باید نوع جعبه فیوز و سال تولید خودرو را هم در نظر گرفت.

فیوز پمپ بنزین ۲۰۶ تیپ ۵ کدام شماره است؟

در چیدمان‌های رایج جعبه فیوز محفظه موتور، F2 با آمپر ۱۵A برای مدار پمپ بنزین و شیر کنیستر ذکر شده است. با این حال، در برخی نقشه‌های دیگر ۲۰۶، شماره‌های F25 یا F26 نیز برای مدار پمپ بنزین یا مدیریت موتور آمده‌اند؛ بنابراین نمی‌توان یک شماره ثابت را برای تمام ۲۰۶ تیپ ۵ اعلام کرد.

نکته مهم

قبل از تعویض فیوز، حتماً نقشه روی درپوش جعبه فیوز همان خودرو را بررسی کن. اگر فیوز جدید بلافاصله دوباره بسوزد، احتمال وجود اتصال کوتاه در سیم‌کشی، خرابی پمپ بنزین یا مشکل در مدار رله وجود دارد.

اگر پمپ بنزین کار نمی‌کند

موارد زیر باید بررسی شوند:

• فیوز پمپ بنزین
• رله مربوط به سیستم سوخت‌رسانی
• خود پمپ بنزین
• سیم‌کشی و سوکت پمپ
• اتصال بدنه
• سیستم ضدسرقت و ECU

با باز کردن سوئیچ، معمولاً باید صدای کوتاه کار کردن پمپ از سمت باک شنیده شود. اگر هیچ صدایی شنیده نمی‌شود، ابتدا فیوز و سپس برق ورودی پمپ و رله بررسی شود.

آموزش تعویض لنت عقب ۲۰۶ تیپ ۵

فیوز بوق ۲۰۶ تیپ ۵ کجاست؟

بوق پژو ۲۰۶ تیپ ۵ از طریق مدار فیوز و رله تغذیه می‌شود. اگر با فشار دادن بوق هیچ صدایی شنیده نمی‌شود، بهتره عیب‌یابی رو از فیوز و رله بوق شروع کنی. پژو ۲۰۶ دارای دو جعبه فیوز، یکی زیر داشبورد و دیگری در محفظه موتور است.

فیوز بوق ۲۰۶ تیپ ۵ کدام است؟

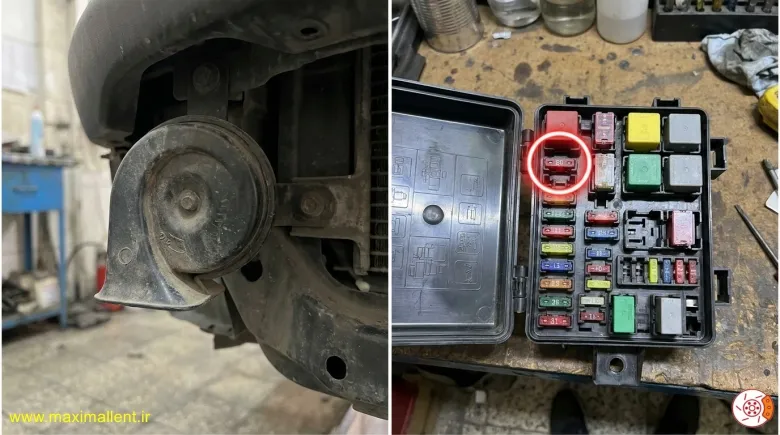

در پژو ۲۰۶ تیپ ۵، فیوز بوق در جعبه فیوز محفظه موتور قرار دارد. در چیدمان رایج این جعبه، F2 با آمپر ۳۰ آمپر برای مدار بوق و مه‌شکن استفاده می‌شود.

توجه: چیدمان فیوزها ممکن است با توجه به سال تولید و نوع سیستم برق ۲۰۶ متفاوت باشد؛ بنابراین قبل از تعویض، شماره و آمپر درج‌شده روی نقشه جعبه فیوز خودروی خودت رو هم بررسی کن.

اگر فیوز بوق سالم است ولی بوق کار نمی‌کند

موارد زیر باید بررسی بشن:

• رله بوق
• خود بوق یا شیپور
• کلید بوق روی فرمان
• سیم‌کشی و سوکت‌ها
• اتصال بدنه بوق

اگر فیوز F2 سالمه ولی بوق کار نمی‌کنه، احتمال خرابی رله یا خود بوق بیشتره. اگر فیوز جدید هم بلافاصله می‌سوزه، احتمال وجود اتصال کوتاه در مدار وجود داره.

آموزش تعویض شلنگ منبع انبساط ۲۰۶

فیوز شیشه‌بالابر ۲۰۶ تیپ ۵ کجاست؟

شیشه‌بالابرهای پژو ۲۰۶ تیپ ۵ از طریق فیوز و رله محافظت می‌شوند. اگر شیشه‌های برقی کار نمی‌کنند، بهتره ابتدا فیوز و رله‌های مربوط به شیشه‌بالابر بررسی شوند.

فیوز شیشه‌بالابر ۲۰۶ تیپ ۵ کدام است؟

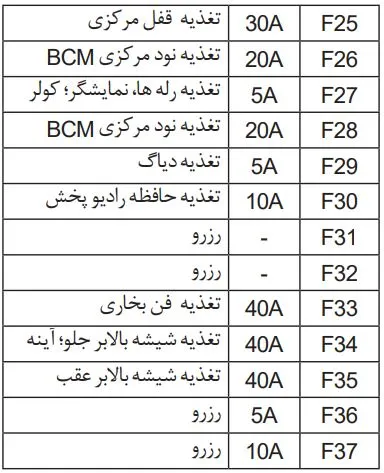

فیوزهای اصلی شیشه‌بالابر در جعبه فیوز داخل کابین، زیر داشبورد و سمت راننده قرار دارند. در چیدمان رایج جعبه فیوز ۲۰۶:

• F34 با آمپر ۴۰A مربوط به تغذیه شیشه‌بالابرهای جلو و آینه‌هاست.
• F35 با آمپر ۴۰A مربوط به تغذیه شیشه‌بالابرهای عقب است.

همچنین F22 با آمپر ۱۰A در مدار تغذیه شیشه‌بالابرهای جلو نقش دارد و رله‌های شیشه‌بالابر جلو و عقب نیز در جعبه فیوز داشبورد قرار گرفته‌اند.

جدول فیوزهای شیشه‌بالابر

اگر شیشه‌بالابر کار نمی‌کند

اگر همه شیشه‌ها از کار افتاده‌اند، ابتدا فیوزهای مربوط به شیشه‌بالابر و رله‌های آن بررسی شوند. اما اگر فقط یک شیشه کار نمی‌کند، معمولاً مشکل از فیوز اصلی نیست و باید موارد زیر بررسی شوند:

• کلید شیشه‌بالابر
• موتور شیشه‌بالابر
• سیم‌کشی داخل در
• سوکت‌ها و اتصالات
• رله شیشه‌بالابر

نکته مهم

چیدمان فیوزهای پژو ۲۰۶ ممکن است با توجه به سال تولید و نوع سیستم برق خودرو متفاوت باشد. بنابراین قبل از تعویض، شماره و آمپر فیوز را با نقشه روی درپوش جعبه فیوز خودروی خودت تطبیق بده. برای تعویض هم حتماً از همان آمپر مشخص‌شده استفاده کن و فیوز قوی‌تر نصب نکن.

فیوز رادیو و ضبط ۲۰۶ تیپ ۵ کجاست؟

ضبط یا رادیوپخش پژو ۲۰۶ تیپ ۵ از طریق فیوز محافظت می‌شود تا در صورت ایجاد اتصالی، به سیم‌کشی و خود دستگاه آسیب وارد نشود. اگر ضبط روشن نمی‌شود یا برق آن قطع شده، اولین موردی که باید بررسی کنی فیوز رادیوپخش است.

محل فیوز ضبط ۲۰۶ تیپ ۵

فیوز رادیوپخش در جعبه فیوز داخل کابین قرار دارد. این جعبه در قسمت زیر داشبورد سمت راننده و پایین فرمان قرار گرفته است.

برای دسترسی:

1. خودرو را خاموش کن.
2. درپوش جعبه فیوز زیر داشبورد را باز کن.
3. نقشه روی درپوش را بررسی کن.
4. فیوز مربوط به Radio را پیدا کن.

فیوز رادیو و ضبط ۲۰۶ تیپ ۵ کدام است؟

در چیدمان‌های رایج جعبه فیوز پژو ۲۰۶، مدار رادیوپخش با فیوز F24A یا F24B با آمپر ۱۵ آمپر محافظت می‌شود. در بعضی نسخه‌های جعبه فیوز، این دو موقعیت برای برق بعد از سوئیچ و برق دائم رادیو استفاده می‌شوند.

نکته: در بعضی مدل‌های ۲۰۶، F18 با آمپر ۱۰A نیز مربوط به روشنایی پنل رادیوپخش است؛ بنابراین اگر خود ضبط روشن می‌شود ولی نور زمینه یا روشنایی پنل آن مشکل دارد، این فیوز هم باید بررسی شود.

اگر فیوز ضبط سالم است ولی رادیو روشن نمی‌شود

موارد زیر را بررسی کن:

• سوکت پشت ضبط
• سیم برق دائم
• سیم برق بعد از سوئیچ
• اتصال بدنه دستگاه
• فیوز پشت خود دستگاه، در صورت وجود
• سیم‌کشی سیستم صوتی

اگر ضبط کاملاً خاموش است، ابتدا فیوز ۱۵ آمپر مربوط به رادیو و سپس برق ورودی پشت ضبط بررسی شود. اگر فقط تنظیمات یا حافظه ضبط پاک می‌شود، احتمال دارد برق دائم دستگاه قطع شده باشد.

نکات مهم

• فیوز سوخته را با فیوز آمپر بالاتر جایگزین نکن.
• اگر فیوز جدید دوباره می‌سوزد، احتمال وجود اتصال کوتاه در سیم‌کشی یا خرابی ضبط وجود دارد.
• در صورت نصب ضبط غیرکارخانه‌ای، ممکن است علاوه بر فیوز جعبه‌فیوز، یک فیوز جداگانه پشت دستگاه هم وجود داشته باشد.
• شماره فیوزها در ۲۰۶ ممکن است با توجه به سال تولید و نوع جعبه فیوز متفاوت باشد؛ بنابراین نقشه روی درپوش جعبه فیوز خودروی خودت را هم بررسی کن.

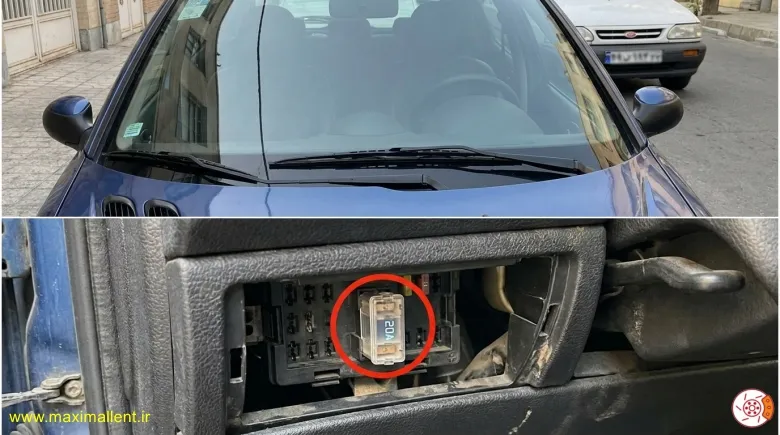

فیوز برف‌پاک‌کن ۲۰۶ تیپ ۵ کجاست؟

برف‌پاک‌کن پژو ۲۰۶ تیپ ۵ برای حرکت تیغه‌های جلو و عقب از مدارهای برقی جداگانه استفاده می‌کند. به همین دلیل، محل و شماره فیوز برف‌پاک‌کن جلو با برف‌پاک‌کن عقب متفاوت است و باید فیوز مناسب را بررسی کرد.

فیوز برف‌پاک‌کن جلو ۲۰۶ تیپ ۵ کدام است؟

فیوز اصلی مدار برف‌پاک‌کن جلو در جعبه فیوز محفظه موتور قرار دارد. این جعبه در قسمت موتور و نزدیک باتری قرار گرفته است.

در چیدمان رایج جعبه فیوز محفظه موتور ۲۰۶:

• فیوز F14 با آمپر ۳۰ آمپر مربوط به مدار رله برف‌پاک‌کن جلو است.
• رله‌های RLY5 و RLY6 نیز برای عملکرد برف‌پاک‌کن جلو استفاده می‌شوند.

فیوز برف‌پاک‌کن عقب ۲۰۶ تیپ ۵

اگر منظورت برف‌پاک‌کن عقب است، مدار آن متفاوت است. در چیدمان‌های رایج، F4 با آمپر ۱۰ آمپر برای تغذیه موتور برف‌پاک‌کن عقب استفاده می‌شود. همچنین رله R8 نیز در مدار برف‌پاک‌کن عقب قرار دارد.

اگر برف‌پاک‌کن کار نمی‌کند

اگر برف‌پاک‌کن جلو کاملاً از کار افتاده، این موارد را بررسی کن:

• فیوز F14
• رله‌های برف‌پاک‌کن
• موتور برف‌پاک‌کن
• دسته برف‌پاک‌کن
• سیم‌کشی و سوکت موتور
• گیر کردن مکانیزم یا محورهای برف‌پاک‌کن

اگر فقط یک دور از سرعت‌های برف‌پاک‌کن کار نمی‌کند، احتمال خرابی رله یا مدار کنترل بیشتر است.

نکات مهم

• فیوز سوخته را فقط با همان آمپر تعویض کن.
• اگر فیوز جدید دوباره می‌سوزد، احتمال وجود اتصال کوتاه یا گیر کردن موتور و مکانیزم برف‌پاک‌کن وجود دارد.
• شماره فیوزها ممکن است بر اساس سال تولید و نوع جعبه‌فیوز خودرو متفاوت باشد؛ بنابراین نقشه روی درپوش جعبه فیوز خودروی خودت را هم بررسی کن.

فیوز چراغ ترمز ۲۰۶ تیپ ۵ کجاست؟

چراغ ترمز پژو ۲۰۶ تیپ ۵ برای روشن شدن هنگام فشردن پدال ترمز، از یک مدار برقی مجزا استفاده می‌کند. اگر چراغ‌های ترمز روشن نمی‌شوند، بهتره ابتدا فیوز، کلید چراغ ترمز و لامپ‌ها بررسی بشن.

فیوز چراغ ترمز ۲۰۶ تیپ ۵ کدام است؟

فیوزهای چراغ ترمز در جعبه فیوز داخل کابین قرار دارند؛ این جعبه زیر داشبورد و سمت راننده است.

در چیدمان رایج جعبه فیوز ۲۰۶، مدار چراغ ترمز به دو فیوز تقسیم شده:

• F11 با آمپر ۱۰A: چراغ ترمز سمت چپ و چراغ ترمز سوم
• F12 با آمپر ۱۰A: چراغ ترمز سمت راست

بنابراین برای بررسی چراغ‌های ترمز، هر دو فیوز F11 و F12 باید بررسی بشن.

اگر چراغ‌های ترمز کار نمی‌کنند

اگر هر سه چراغ ترمز همزمان خاموش هستن، احتمال خرابی فقط فیوز کمتره و بهتره کلید چراغ ترمز روی پدال، برق ورودی و مدار BSI هم بررسی بشه. در بعضی چیدمان‌های ۲۰۶، کلید چراغ ترمز از طریق مدار فیوز و BSI کنترل می‌شه.

اگر فقط یک طرف چراغ ترمز روشن نمی‌شه، ابتدا فیوز همان سمت، سپس لامپ، سوکت و سیم‌کشی چراغ بررسی بشه.

نکات مهم

• فیوز سوخته رو فقط با همان آمپر ۱۰A تعویض کن.
• اگر فیوز جدید دوباره می‌سوزه، احتمال اتصال کوتاه در سیم‌کشی یا سوکت وجود داره.
• اگر هر دو چراغ ترمز همزمان از کار افتادن، کلید ترمز روی پدال هم حتماً بررسی بشه.
• به دلیل تفاوت چیدمان جعبه‌فیوز در بعضی مدل‌ها و سال‌های تولید ۲۰۶، نقشه روی درپوش جعبه فیوز خودروی خودت رو هم با این اطلاعات تطبیق بده.

فیوز ABS ۲۰۶ تیپ ۵ کجاست؟

سیستم ABS پژو ۲۰۶ تیپ ۵ برای جلوگیری از قفل شدن چرخ‌ها هنگام ترمزگیری شدید استفاده می‌شه و مدار برقی اون توسط چند فیوز محافظت می‌شه. اگر چراغ ABS روی صفحه کیلومتر روشن مونده یا سیستم ABS کار نمی‌کنه، بررسی فیوزها یکی از اولین مراحل عیب‌یابیه.

فیوز ABS ۲۰۶ تیپ ۵ کدام است؟

در جعبه فیوز محفظه موتور، دو فیوز F7 و F8 با آمپر ۳۰ آمپر برای مدار سیستم ترمز ضدقفل ABS در نظر گرفته شده‌اند. این جعبه فیوز در محفظه موتور و نزدیک باتری قرار داره.

فیوز ABS داخل کابین ۲۰۶ تیپ ۵

علاوه بر فیوزهای اصلی محفظه موتور، در جعبه فیوز داخل کابین نیز F6 با آمپر ۵A برای تغذیه سیستم ضدقفل ترمز ABS استفاده می‌شه. جعبه فیوز داخل کابین زیر داشبورد و در قسمت جلوی راننده قرار داره.

اگر چراغ ABS روشن شده باشد

روشن شدن چراغ ABS همیشه به معنی سوختن فیوز نیست. اگر فیوزها سالم باشند، موارد زیر هم باید بررسی بشن:

• سنسور ABS هر چرخ
• سیم‌کشی و سوکت سنسورها
• یونیت و پمپ ABS
• سنسور سرعت چرخ
• ولتاژ باتری و سیستم شارژ

اگر فقط چراغ ABS روشنه ولی ترمز معمولی کار می‌کنه، ممکنه مشکل از سنسور یا مدار الکترونیکی ABS باشه؛ در این حالت بهتره خودرو با دستگاه دیاگ بررسی بشه.

نکات مهم

• فیوز سوخته رو فقط با همون آمپر تعویض کن.
• برای F7 و F8 از فیوز ۳۰ آمپر و برای F6 از فیوز ۵ آمپر استفاده کن.
• اگر فیوز جدید دوباره می‌سوزه، احتمال وجود اتصال کوتاه یا ایراد در مدار ABS وجود داره.
• شماره و چیدمان فیوزها ممکنه در بعضی نسخه‌های ۲۰۶ با توجه به سال تولید و نوع سیستم برق خودرو متفاوت باشه؛ بنابراین نقشه روی درپوش جعبه فیوز خودروی خودت رو هم بررسی کن.

فیوز قفل مرکزی ۲۰۶ تیپ ۵ کجاست؟

قفل مرکزی پژو ۲۰۶ تیپ ۵ وظیفه باز و بسته کردن همزمان درهای خودرو را بر عهده دارد و مدار آن توسط فیوز و یونیت مرکزی BCM یا BSI کنترل می‌شود. اگر قفل مرکزی از کار افتاده، بهتره قبل از بررسی خود قفل‌ها و موتورهای داخل درها، فیوز مربوط به این مدار بررسی شود.

فیوز قفل مرکزی ۲۰۶ تیپ ۵ کدام است؟

فیوز قفل مرکزی در جعبه فیوز داخل کابین قرار دارد. این جعبه در قسمت زیر داشبورد، سمت راننده و پایین فرمان قرار گرفته است.

در چیدمان رایج جعبه فیوز داشبورد ۲۰۶، فیوز F25 با آمپر ۳۰A وظیفه تغذیه مدار قفل مرکزی را بر عهده دارد. همچنین فیوزهای F26 و F28 با آمپر ۲۰A برای تغذیه نود مرکزی BCM استفاده می‌شوند و ممکن است در عملکرد سیستم قفل مرکزی نقش داشته باشند.

اگر قفل مرکزی ۲۰۶ کار نمی‌کند

اگر با ریموت یا کلید، هیچ‌کدام از درها قفل یا باز نمی‌شوند، ابتدا F25 را بررسی کن. اگر فیوز سالم بود، موارد زیر هم باید بررسی شوند:

• فیوزهای تغذیه BSI
• یونیت BSI یا BCM
• رله‌های قفل و بازکن مرکزی
• موتور قفل داخل درها
• سیم‌کشی و سوکت‌های درها
• باتری ریموت و عملکرد ریموت

اگر فقط یکی از درها قفل نمی‌شود، معمولاً مشکل از فیوز اصلی نیست و باید موتور قفل همان در، سیم‌کشی یا سوکت آن بررسی شود.

نکات مهم

• فیوز F25 را فقط با فیوز هم‌آمپر ۳۰A جایگزین کن.
• اگر فیوز جدید دوباره می‌سوزد، احتمال وجود اتصال کوتاه یا خرابی در مدار قفل مرکزی وجود دارد.
• در صورت قطع کامل قفل مرکزی، سلامت فیوزهای تغذیه BCM نیز بررسی شود.
• چیدمان فیوزها ممکن است با توجه به سال تولید و نوع سیستم برق خودرو متفاوت باشد؛ بنابراین نقشه روی درپوش جعبه فیوز همان خودرو را هم با این اطلاعات تطبیق بده.

علائم سوختن فیوز در پژو ۲۰۶ تیپ ۵

فیوز در پژو ۲۰۶ تیپ ۵ وظیفه داره از مدارهای برقی خودرو در برابر اتصال کوتاه و جریان بیش از حد محافظت کنه. وقتی یک فیوز می‌سوزه، معمولاً وسیله‌ای که از اون مدار برق می‌گیره از کار می‌افته. به همین دلیل، شناخت علائم سوختن فیوز می‌تونه به عیب‌یابی سریع‌تر خودرو کمک کنه.

از کار افتادن ناگهانی یک وسیله برقی

یکی از رایج‌ترین نشونه‌های سوختن فیوز اینه که یک وسیله برقی خودرو ناگهان کار نمی‌کنه. برای مثال ممکنه:

• چراغ‌ها روشن نشن
• ضبط و رادیوپخش کار نکنه
• فندکی برق نداشته باشه
• شیشه‌بالابر از کار بیفته
• برف‌پاک‌کن حرکت نکنه
• بوق کار نکنه
• قفل مرکزی عمل نکنه

اگر فقط یک وسیله برقی از کار افتاده، بررسی فیوز مربوط به همون مدار یکی از اولین کارهاست.

خاموش شدن همزمان چند وسیله برقی

گاهی یک فیوز وظیفه محافظت از چند مدار رو بر عهده داره. در این شرایط، سوختن یک فیوز می‌تونه باعث بشه چند وسیله برقی به‌طور همزمان از کار بیفتن.

مثلاً اگر چند تجهیزات مرتبط با یک مدار همزمان قطع بشن، باید نقشه جعبه فیوز ۲۰۶ تیپ ۵ بررسی بشه تا فیوز مشترک اون‌ها مشخص بشه.

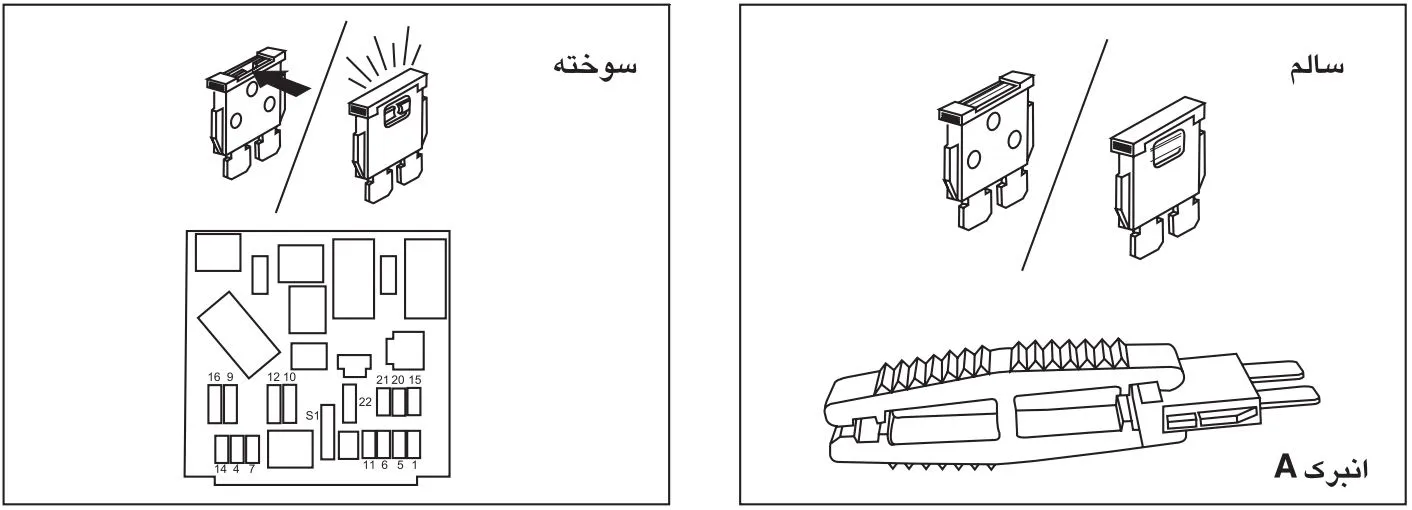

مشاهده قطع شدن سیم داخل فیوز

ساده‌ترین روش تشخیص فیوز سوخته، خارج کردن فیوز و نگاه کردن به سیم فلزی داخل اونه. اگر سیم داخل فیوز قطع یا ذوب شده باشه، احتمالاً فیوز سوخته.

البته در بعضی موارد ظاهر فیوز سالم به نظر می‌رسه و برای اطمینان باید با مولتی‌متر تست بشه.

تعویض سیم کلاچ ۲۰۶

روشن نشدن چراغ مربوط به یک مدار

اگر یک بخش خاص از سیستم روشنایی خودرو کار نمی‌کنه، ممکنه فیوز اون مدار سوخته باشه. برای مثال، از کار افتادن همزمان چراغ‌های مربوط به یک مدار می‌تونه نشونه خرابی فیوز باشه.

اگر فقط یک چراغ خاموش شده، معمولاً باید لامپ، سوکت و سیم‌کشی هم بررسی بشن؛ چون مشکل لزوماً از فیوز نیست.

سوختن دوباره فیوز بعد از تعویض

اگر فیوز جدید رو نصب کردی و خیلی سریع دوباره سوخت، به احتمال زیاد یک ایراد در مدار وجود داره. مهم‌ترین دلایل می‌تونن شامل این موارد باشن:

• اتصال کوتاه در سیم‌کشی
• خرابی یکی از قطعات برقی
• آسیب دیدن سوکت یا سیم
• اضافه‌بار در مدار
• خرابی موتورهای برقی مثل شیشه‌بالابر یا برف‌پاک‌کن

در این شرایط، فقط تعویض مکرر فیوز کار درستی نیست و باید علت اصلی پیدا بشه.

روش مطمئن تشخیص فیوز سوخته

برای اطمینان از سالم بودن فیوز پژو ۲۰۶ تیپ ۵ می‌تونی از مولتی‌متر استفاده کنی. فیوز رو خارج کن و مولتی‌متر رو روی حالت تست پیوستگی (بوق) قرار بده. اگر دستگاه بوق زد، فیوز معمولاً سالمه؛ اگر بوق نزد، فیوز احتمالاً سوخته.
