فیوز استارت پراید کجاست؟ رله استارت + ۳ فیوز اصلی

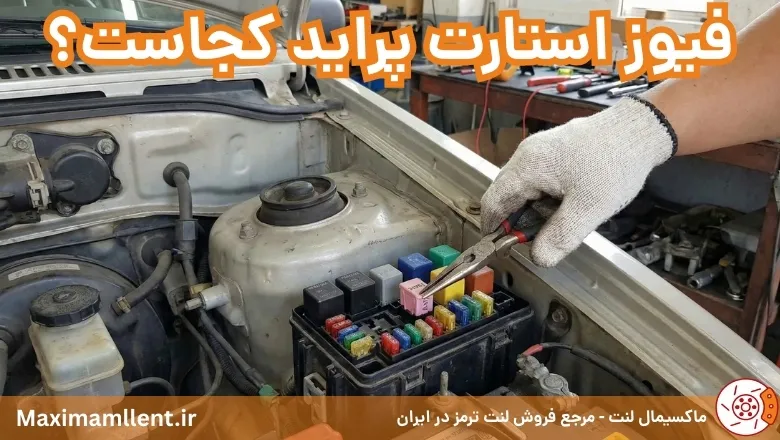

محل دقیق فیوز استارت پراید داخل جعبه فیوز

فیوز استارت پراید یکی از فیوزهای حساس و حیاتی برای عملکرد سیستم روشنایی و استارت خودروست. محل دقیق اون داخل جعبه فیوز پراید به این شکل هست:

• جعبه فیوز پراید در سمت چپ زیر داشبورد (سمت راننده) قرار داره و داخل کابین دسترسی داره. در برخی مدل‌ها هم زیر کاپوت نزدیک باطری یا سمت موتور قرار داره، اما در پراید معمولاً زیر داشبورد سمت رانندهه.

• فیوز استارت در داخل جعبه فیوز به صورت فیوز مینیاتوری با آمپر مشخص (معمولاً ۱۵ یا ۲۰ آمپر) نصب شده.

• شماره فیوز استارت معمولاً در نقشه پشت درپوش جعبه فیوز مشخص شده و روی اکثر جعبه‌ها برچسب داره، معمولاً شماره ۱۵ یا ۱۶ (بسته به مدل: صبا، ۱۳۱ یا ۱۱۱).

• وقتی درپوش جعبه فیوز رو باز کنید، پشت درپوش نقشه و شماره هر فیوز با عملکردش چاپ شده، که فیوز استارت مشخص شده.

خرید لنت ترمز پراید

نحوه تشخیص و دسترسی سریع

1. جعبه فیوز رو باز کنید و نقشه روی درپوش رو نگاه کنید.

2. فیوز مربوط به استارت یا Starter / Ignition را پیدا کنید.

3. در صورت نیاز به بررسی یا تعویض، فیوز را با انبردست پلاستیکی یا دست با دقت بیرون بکشید.

 نکته: همیشه قبل از دست زدن به فیوز، کلید خودرو را از جای خود خارج کنید و موتور خاموش باشد تا هیچ جریان خطرناکی عبور نکند.

تعویض لنت ترمز در محل

شماره و نوع فیوز استارت پراید

فیوز استارت پراید یکی از فیوزهای مهم جعبه فیوزه و محافظ مدار استارت و سیستم روشنایی موتور هست. جزئیاتش به این شکل هست:

۱. شماره فیوز

• پراید صبا، ۱۳۱ و ۱۱۱: فیوز استارت معمولاً شماره ۱۵ یا ۱۶ در جعبه فیوز زیر داشبورد (سمت راننده) یا مدل‌های قدیمی‌تر زیر کاپوت هست.

• شماره دقیق روی نقشه پشت درپوش جعبه فیوز چاپ شده و با عنوان Starter یا Ignition مشخص می‌شه.

۲. نوع فیوز

• نوع: مینیاتوری

• آمپر: معمولاً ۱۵ آمپر، در بعضی مدل‌ها ۲۰ آمپر (بسته به سال ساخت و نسخه پراید)

• ویژگی: جریان بالای لحظه‌ای استارت را تحمل می‌کنه و در صورت اتصال کوتاه یا اضافه جریان می‌سوزه تا مدار موتور آسیب نبینه.

۳. نکات مهم

• برای تعویض فیوز، حتماً از همان نوع و آمپر فیوز اصلی استفاده کنید.

• استفاده از آمپر بالاتر ممکنه به سیم‌کشی و رله استارت آسیب بزنه.

• اگر فیوز مکرراً می‌سوزه، مشکل را در مدار استارت یا رله بررسی کنید و فقط تعویض فیوز کافی نیست

آشنایی با جعبه فیوز پراید صبا

آموزش باز کردن و دسترسی به فیوز استارت پراید

دسترسی به فیوز استارت پراید کار سختی نیست، ولی باید با دقت و رعایت ایمنی انجام بشه تا هم فیوز و هم مدار استارت آسیب نبینند.

۱. آماده‌سازی

• موتور خاموش باشد و کلید از سوئیچ خارج شود.

• دست‌ها خشک باشد و ابزار مناسب آماده شود (انبردست پلاستیکی یا دسته فیوز کش).

• کاپوت بسته باشد یا در مدل‌هایی که فیوز زیر کاپوت است، موتور خنک باشد.

۲. پیدا کردن جعبه فیوز

• پراید صبا، ۱۳۱ و ۱۱۱: جعبه فیوز در سمت چپ زیر داشبورد (سمت راننده) قرار دارد.

• در برخی مدل‌های قدیمی‌تر، جعبه فیوز زیر کاپوت نزدیک باتری قرار می‌گیرد.

• درپوش جعبه فیوز معمولاً با گیره یا چفت پلاستیکی بسته شده است.

۳. باز کردن درپوش جعبه فیوز

• گیره‌ها را با دست آزاد کنید یا در صورت وجود پیچ، با پیچ‌گوشتی باز کنید.

• درپوش را بردارید و پشت آن نقشه فیوزها با شماره و عملکرد را مشاهده کنید.

کیت مکش پراید کجاست؟

۴. پیدا کردن فیوز استارت

• روی نقشه یا برچسب پشت درپوش، فیوز با عنوان Starter یا Ignition مشخص شده است.

• شماره فیوز معمولاً ۱۵ یا ۱۶ است و فیوز مینیاتوری ۱۵ آمپر دارد.

۵. خارج کردن فیوز

• با انبردست پلاستیکی یا دست، فیوز را به آرامی از جای خودش خارج کنید.

• از فشار زیاد یا ابزار فلزی استفاده نکنید تا پایه‌ها آسیب نبیند.

۶. بررسی و تعویض فیوز

• فیوز را بررسی کنید؛ اگر سیم داخل آن قطع شده یا ذوب شده، تعویض لازم است.

• فیوز جایگزین باید همان نوع و آمپر باشد تا مدار استارت محافظت شود.

• فیوز را به آرامی سر جای خودش فشار دهید تا کاملاً جا بیفتد.

۷. بستن جعبه فیوز

• درپوش جعبه فیوز را سر جای خود قرار دهید و گیره‌ها یا پیچ‌ها را محکم کنید.

• بعد از نصب، کلید را بچرخانید و عملکرد استارت را تست کنید.

جعبه فیوز پراید ۱۳۱

جعبه فیوز پراید ۱۳۱ یکی از اجزای مهم سیستم برق خودرو است که وظیفه محافظت از مدارهای الکتریکی در برابر اضافه‌جریان و اتصال کوتاه را بر عهده دارد. جعبه فیوز داخل کابین پراید ۱۳۱ در قسمت سمت چپ فرمان و زیر داشبورد قرار گرفته و با باز کردن درپوش آن می‌توان به فیوزهای مختلف دسترسی پیدا کرد. این فیوزها مدارهایی مانند چراغ‌ها، برف‌پاک‌کن، بوق، سیستم صوتی، شیشه‌بالابر، قفل مرکزی و سایر تجهیزات برقی خودرو را تحت حفاظت قرار می‌دهند.

در پراید ۱۳۱ علاوه بر جعبه فیوز داخل کابین، فیوزهای اصلی نیز در محفظه موتور و در نزدیکی باتری قرار دارند که وظیفه حفاظت از مدارهای اصلی برق خودرو را بر عهده دارند. هنگام بررسی یا تعویض فیوز جعبه فیوز پراید ۱۳۱ باید به شماره، مدار و آمپراژ استاندارد فیوز توجه کرد و هرگز فیوزی با آمپراژ بالاتر جایگزین نکرد. اگر یک فیوز پس از تعویض دوباره بسوزد، احتمال وجود اتصال کوتاه یا خرابی در مدار مربوطه وجود دارد و باید عیب اصلی برطرف شود.

جدول فیوزهای پراید ۱۳۱

جعبه فیوز پراید ۱۳۱ از چندین فیوز با حروف لاتین تشکیل شده است که هرکدام وظیفه حفاظت از یک مدار مشخص را بر عهده دارند. نقشه کلی جعبه فیوز پراید ۱۳۱ با مدل‌های ۱۳۲ و ۱۴۱ شباهت زیادی دارد، هرچند ممکن است در بعضی مدل‌ها جای برخی فیوزها یا مشخصات آن‌ها متفاوت باشد.

این جدول برای راهنمای جعبه فیوز پراید ۱۳۱ مناسب است، اما هنگام تعویض فیوز حتماً مشخصات درج‌شده روی درپوش جعبه فیوز یا نقشه مخصوص همان خودرو را ملاک قرار دهید؛ به‌خصوص در مدل‌های مختلف پراید ۱۳۱ ممکن است برخی مدارها و آمپراژها تفاوت داشته باشند.

روش تست فیوز استارت پراید با مولتی‌متر یا فازمتر

تست فیوز استارت پراید کار ساده‌ایه ولی باید دقیق انجام بشه تا از آسیب به مدار یا فیوز جلوگیری کنید. این آموزش مرحله به مرحله است:

۱. آماده‌سازی

• موتور خاموش باشد و کلید از سوئیچ خارج شود.

• دست‌ها خشک باشد و ابزار مناسب آماده شود: مولتی‌متر یا فازمتر.

• جعبه فیوز را باز کنید و فیوز استارت را پیدا کنید (شماره ۱۵ یا ۱۶، مینیاتوری ۱۵ آمپر).

۲. تست با مولتی‌متر

1. مولتی‌متر را روی حالت تست پیوستگی یا اهم (Ω) قرار دهید.

2. دو سر مولتی‌متر را به دو پایه فلزی فیوز وصل کنید.

3. نتیجه:

   • اگر مولتی‌متر صفر یا صدای بوق پیوستگی بدهد → فیوز سالم است.

   • اگر عدد بسیار بالا یا بینهایت (∞) نشان دهد → فیوز قطع شده و خراب است.

فیوز استارت پراید کجاست؟

۳. تست با فازمتر

1. فازمتر را روی هر یک از دو پایه فیوز قرار دهید.

2. نتیجه:

   • فازمتر روی هر دو پایه جریان نشان دهد → فیوز سالم است.

   • جریان روی یکی از پایه‌ها یا هیچ پایه‌ای نشان داده نشود → فیوز خراب است.

۴. نکات مهم

• فیوز را فقط با موتور خاموش و کلید خارج شده تست کنید.

• از ابزار فلزی بزرگ یا فشار زیاد استفاده نکنید تا پایه‌های فیوز آسیب نبیند.

• اگر فیوز خراب بود، آن را با همان نوع و آمپر اصلی (۱۵ آمپر) جایگزین کنید.

• بعد از تعویض، عملکرد استارت را تست کنید و اگر فیوز دوباره می‌سوزد، مشکل در مدار استارت یا رله را بررسی کنید

علائم خرابی فیوز استارت پراید

فیوز استارت پراید نقش محافظ مدار استارت و سیستم برق مربوط به روشن شدن موتور را دارد. وقتی این فیوز خراب شود یا بسوزد، خودرو ممکن است روشن نشود یا رفتار عجیبی از خودش نشان دهد. علائم مهم به شرح زیر هستند:

۱. عدم روشن شدن خودرو

• علت: فیوز استارت قطع شده و جریان برق به رله استارت یا موتور استارت نمی‌رسد.

• نشانه: وقتی سوئیچ را می‌چرخانید، موتور هیچ عکس‌العملی نشان نمی‌دهد، چراغ‌ها روشن می‌شوند اما خودرو استارت نمی‌خورد.

۲. صدای کلیک یا تقه هنگام استارت زدن

• علت: جریان به رله استارت می‌رسد اما فیوز نیمه خراب یا اتصالی دارد و برق کافی به موتور استارت نمی‌رسد.

• نشانه: فقط صدای “کلیک” یا تقه می‌شنوید، ولی موتور نمی‌چرخد.

۳. کارکرد ناپایدار استارت

• علت: فیوز دچار اتصالات ضعیف یا ذوب جزئی شده باشد.

• نشانه: گاهی خودرو روشن می‌شود، گاهی نه؛ یا بعد از چند بار تلاش موتور استارت می‌زند.

۴. چراغ چک موتور روشن شود

• علت: جریان نامنظم باعث اختلال در ECU یا سیستم برق شده باشد.

• نشانه: چراغ چک روی داشبورد روشن می‌شود و ممکن است کد خطای مربوط به استارت یا برق موتور ثبت شود.

آموزش تعویض فیلتر هوا پراید

۵. سایر نشانه‌ها

• فیوز مکرراً می‌سوزد، حتی بعد از تعویض.

• سیم‌کشی یا رله استارت داغ می‌شود.

نکات پیشگیری و بررسی

• هنگام مشاهده علائم، فیوز را بررسی و در صورت خرابی با فیوز هم نوع و همان آمپر (۱۵ آمپر) جایگزین کنید.

• اگر فیوز مکرراً می‌سوزد، مشکل را در رله استارت، سیم‌کشی یا موتور استارت بررسی کنید.

• هرگز فیوز با آمپر بالاتر جایگزین نکنید، چون می‌تواند باعث آسیب جدی به سیم‌کشی و رله استارت شود.

تعویض فیوز استارت پراید و نکات ایمنی

تعویض فیوز استارت پراید کار ساده‌ایه، ولی رعایت نکات ایمنی باعث می‌شه هم خودت آسیب نبینی و هم مدار استارت سالم بمونه.

۱. آماده‌سازی

• موتور خاموش باشد و کلید از سوئیچ خارج شود.

• دست‌ها خشک باشد و از ابزار مناسب مثل انبردست پلاستیکی یا دسته فیوز کش استفاده کنید.

• محل کار روشن و صاف باشد تا ابزار یا فیوز سقوط نکند.

۲. پیدا کردن فیوز استارت

• جعبه فیوز پراید در سمت چپ زیر داشبورد (سمت راننده) یا در برخی مدل‌ها زیر کاپوت قرار دارد.

• پشت درپوش جعبه فیوز، نقشه فیوزها با شماره و عملکرد چاپ شده و فیوز استارت با عنوان Starter یا Ignition مشخص شده است.

• شماره فیوز معمولاً ۱۵ یا ۱۶ است و نوعش مینیاتوری ۱۵ آمپر می‌باشد.

۳. خارج کردن فیوز قدیمی

• با انبردست پلاستیکی یا دست، فیوز را به آرامی از جای خود خارج کنید.

• هیچ‌گاه با موتور روشن یا کلید در حالت ON فیوز را خارج نکنید.

• بررسی کنید فیوز ذوب یا قطع شده باشد.

۴. نصب فیوز جدید

• فیوز جایگزین همان نوع و آمپر فیوز اصلی (۱۵ آمپر) باشد.

• فیوز را به آرامی و کاملاً سر جای خودش فشار دهید تا پایه‌ها محکم در جای خود قرار بگیرند.

آموزش تعویض روغن موتور پراید

۵. بررسی بعد از نصب

• کلید را بچرخانید و مطمئن شوید استارت درست کار می‌کند.

• اگر خودرو روشن نشد یا فیوز دوباره می‌سوزد، باید رله استارت، سیم‌کشی و موتور استارت بررسی شود.

۶. نکات ایمنی

• هرگز فیوز با آمپر بالاتر استفاده نکنید، چون باعث آسیب به سیم‌کشی و رله استارت می‌شود.

• از ابزار فلزی بزرگ یا فشار زیاد برای خارج کردن فیوز استفاده نکنید.

• دسترسی به فیوز در محیط خشک و بدون رطوبت باشد.

• اگر فیوز مکرراً خراب می‌شود، مشکل را بررسی کنید و صرفاً تعویض فیوز کافی نیست

مشکلات رایج مدار استارت پراید و ارتباط آن با فیوز

فیوز استارت بخشی از مدار استارت خودرو است و خرابی یا آسیب آن می‌تواند باعث مشکلات متعددی در روشن شدن خودرو شود. شناخت مشکلات رایج مدار استارت و ارتباطش با فیوز به شما کمک می‌کند سریع‌تر مشکل را تشخیص دهید و از آسیب به قطعات دیگر جلوگیری کنید.

۱. خودرو روشن نمی‌شود

• علت: فیوز استارت سوخته یا قطع شده است.

• نشانه: وقتی کلید را می‌چرخانید، چراغ‌ها روشن هستند اما موتور هیچ واکنشی نشان نمی‌دهد.

• راهکار: بررسی فیوز و در صورت خراب بودن، تعویض آن با همان نوع و آمپر.

۲. صدای کلیک یا تقه هنگام استارت زدن

• علت: جریان به رله استارت می‌رسد اما فیوز نیمه خراب است یا اتصالات ضعیف دارد.

• نشانه: فقط صدای “کلیک” یا تقه می‌شنوید ولی موتور نمی‌چرخد.

• راهکار: بررسی فیوز و سیم‌کشی مربوطه، اطمینان از محکم بودن اتصال فیوز و رله.

۳. استارت ناپایدار

• علت: فیوز یا سیم‌کشی دچار اتصالات ضعیف، ذوب جزئی یا خوردگی شده است.

• نشانه: گاهی خودرو روشن می‌شود، گاهی نه؛ یا چند بار تلاش لازم است تا موتور بچرخد.

• راهکار: تعویض فیوز و بررسی مسیر سیم‌کشی از فیوز تا رله و موتور استارت.

۴. فیوز مکرراً می‌سوزد

• علت: وجود اتصال کوتاه یا خرابی رله استارت باعث می‌شود جریان اضافی عبور کند و فیوز بسوزد.

• نشانه: پس از تعویض فیوز، دوباره همان مشکل ظاهر می‌شود.

• راهکار: بررسی مدار استارت، رله استارت، سیم‌کشی و اتصالات؛ صرفاً تعویض فیوز کافی نیست.

آموزش تعویض کاسه چرخ پراید

۵. تأثیر بر چراغ‌ها و سیستم برق خودرو

• خرابی فیوز استارت می‌تواند باعث اختلال در ECU یا سیستم برق خودرو شود.

• ممکن است چراغ چک روشن شود یا سایر مدارهای مرتبط با استارت و برق موتور مختل شوند

راهنمای پیشگیری از سوختن مکرر فیوز استارت پراید

فیوز استارت یکی از حیاتی‌ترین قطعات مدار روشن شدن خودروست. سوختن مکرر آن معمولاً علامت وجود مشکل در مدار استارت یا سیم‌کشی است. رعایت نکات زیر باعث افزایش عمر فیوز و جلوگیری از آسیب به سایر قطعات می‌شود:

۱. استفاده از فیوز مناسب

• همان نوع و آمپر فیوز اصلی (۱۵ آمپر) را همیشه استفاده کنید.

• فیوز با آمپر بالاتر باعث آسیب به سیم‌کشی و رله استارت می‌شود.

۲. بررسی مدار استارت

• سوختن مکرر فیوز معمولاً به دلیل اتصال کوتاه، خوردگی یا آسیب رله استارت و سیم‌کشی است.

• مسیر سیم‌ها از فیوز تا رله و موتور استارت را بررسی کنید و اگر سیم پوسیده یا لخت شده، تعویض شود.

۳. بررسی و تعمیر رله استارت

• رله معیوب می‌تواند جریان زیاد عبور دهد و فیوز بسوزد.

• در صورت مشکوک بودن، رله را تعویض یا با مولتی‌متر تست کنید.

۴. اتصال محکم فیوز و پایه‌ها

• فیوز باید کاملاً در جای خود محکم باشد تا تماس کامل برقرار شود.

• اتصالات لق یا شل باعث جرقه و سوختن فیوز می‌شود.

۵. جلوگیری از رطوبت و گرد و خاک

• جعبه فیوز را همیشه درپوش دار نگه دارید.

• نفوذ رطوبت یا گرد و خاک به داخل جعبه فیوز باعث اتصال کوتاه و سوختن فیوز می‌شود.

۶. بررسی باتری و وضعیت برق خودرو

• ولتاژ پایین باتری یا نوسان برق می‌تواند فشار اضافی روی مدار استارت و فیوز بیاورد.

• باتری و سیم‌کشی مثبت و منفی را بررسی کنید و در صورت نیاز تمیز و محکم کنید.

۷. تست دوره‌ای

• حداقل هر چند ماه فیوز و مدار استارت را با مولتی‌متر یا فازمتر بررسی کنید.

• فیوز نیمه خراب یا اتصالات ضعیف را قبل از سوختن کامل تعویض کنید
