جعبه فیوز پراید (صبا، ۱۳۱، انژکتوری)؛ نقشه + ۳ فیوز اصلی

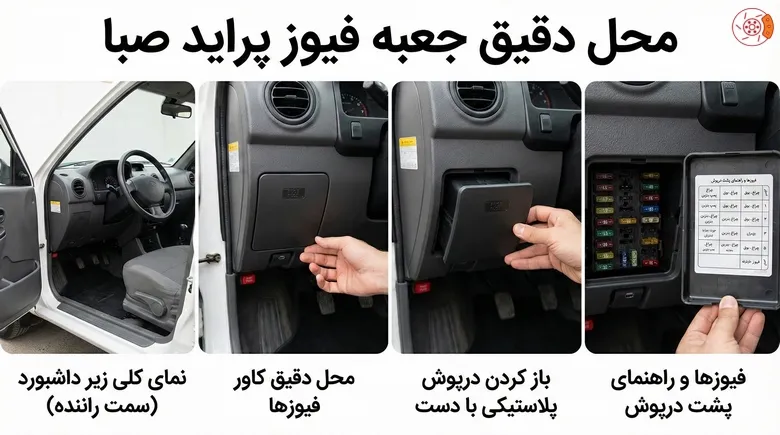

محل دقیق جعبه فیوز پراید صبا

جعبه فیوز پراید صبا دقیقاً زیر داشبورد سمت راننده قرار گرفته.
وقتی درِ راننده رو باز کنی و کمی خم بشی نگاه کنی، یه کاور پلاستیکی سیاه می‌بینی که روش نوشته «فیوز» یا همون جای فیوزها. اون همون جعبه فیوزه.

برای دسترسی راحت:

• پای چپت نزدیک به قاب تریم کنسول (زیر فرمان)

• یه درپوش مربعی یا مستطیلی پلاستیکی هست که با دست راحت باز می‌شه

• پشت اون درپوش، فیوزها چیده شدن و معمولاً کنار یا داخل پوشش یه راهنمای فیوزها چاپ شده که مشخص می‌کنه هر فیوز برای کدوم بخشه (چراغ، بوق، پمپ بنزین و…).

خرید لنت ترمز پراید

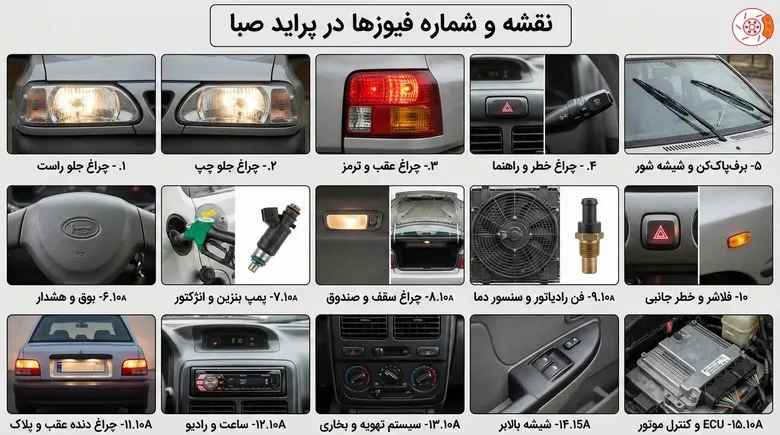

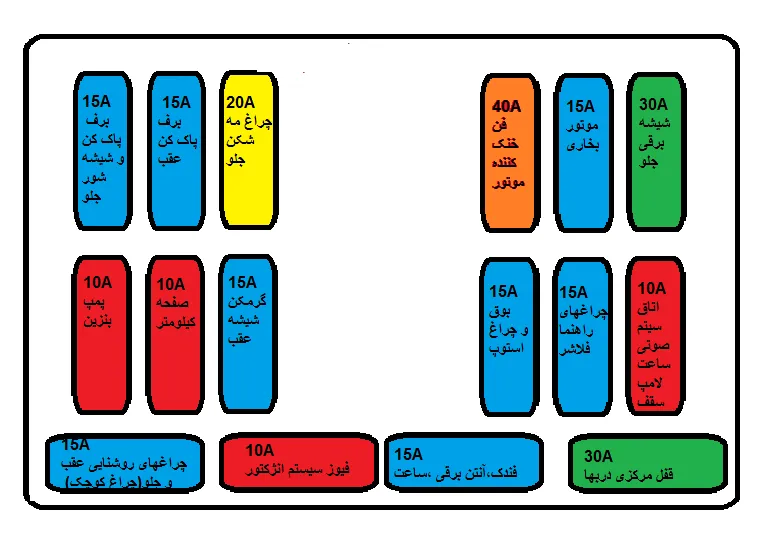

نقشه و شماره فیوزها در پراید صبا

در پراید صبا، جعبه فیوز زیر داشبورد سمت راننده قرار داره و فیوزها شماره‌گذاری شدن تا هرکدوم وظیفه مشخصی داشته باشن. در ادامه نقشه فیوزها همراه با شماره و عملکردشون می‌گم:

چند نکته مهم:

• فیوزها معمولاً روی درپوش جعبه هم با نمودار کوچک چاپ شدن تا راحت تشخیص بدید.

• قبل از تعویض فیوز خراب، حتماً آمپر مشابه استفاده کنید. استفاده از فیوز با آمپر بالاتر باعث آسیب به سیم‌کشی و قطعات می‌شه.

• در صورت سوختن مکرر یک فیوز، مشکل از قطعه یا سیم‌کشی مربوطه است، نه خود فیوز.

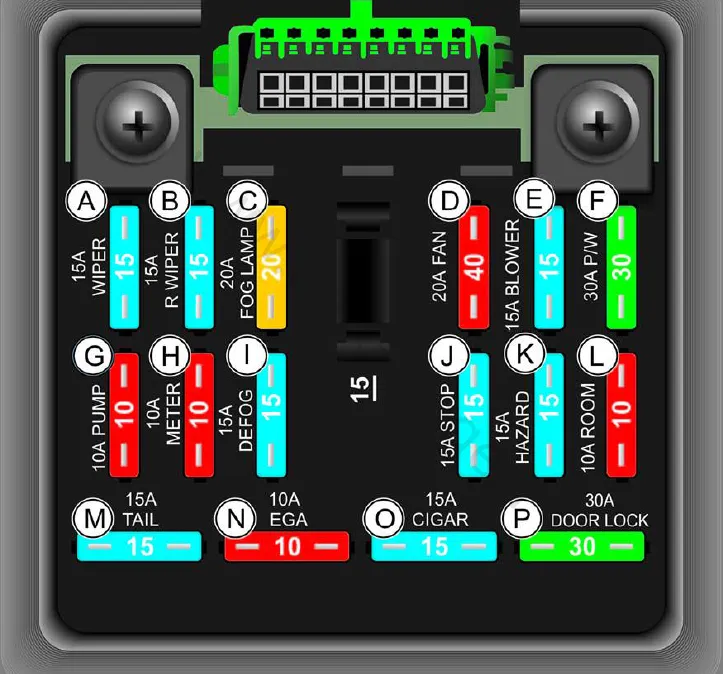

عملکرد هر فیوز و مدار مربوطه در پراید صبا

در پراید صبا، هر فیوز وظیفه محافظت از یک مدار خاص رو داره تا در صورت جریان بیش از حد، سیستم دچار آسیب نشه. در ادامه جدول دقیق با شماره فیوز، آمپر، عملکرد و مدار مربوطه رو می‌بینی:

تعویض لنت ترمز در محل

چند نکته کلیدی:

• استفاده از فیوز با آمپر مناسب حیاتی است؛ هر فیوز بیشتر از آمپر خودش باعث آسیب سیم‌کشی و قطعه مربوطه می‌شود.

• فیوزهای چراغ‌ها و پمپ بنزین از مهم‌ترین فیوزها هستن؛ سوختن این‌ها باعث خاموش شدن خودرو یا عدم روشنایی می‌شه.

• اگر فیوز مکرراً می‌سوزه، مشکل معمولاً از سیم‌کشی یا قطعه مدار است، نه خود فیوز.

آموزش تصویری تعویض لیور دنده پراید

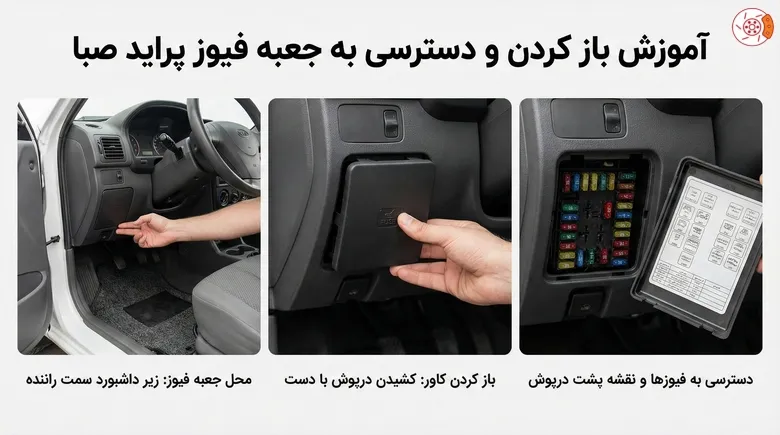

آموزش باز کردن و دسترسی به جعبه فیوز پراید صبا

باز کردن جعبه فیوز پراید صبا کار خیلی ساده‌ایه، ولی رعایت دقت و نکات ایمنی باعث می‌شه که بدون آسیب به فیوزها و کاور، کار رو انجام بدید. مرحله به مرحله توضیح می‌دم:

محل جعبه فیوز

جعبه فیوز پراید صبا زیر داشبورد سمت راننده قرار گرفته. وقتی در راننده رو باز می‌کنید و کمی خم می‌شید، یه کاور پلاستیکی سیاه رنگ می‌بینید که روی اون معمولاً نوشته «FUSE» یا یه علامت فیوز هست.

باز کردن کاور

• با دست، گوشه کاور رو گرفته و به سمت بیرون بکشید.

• بعضی کاورها به صورت قفل ساده هستن، کافی است کمی فشار بدید تا آزاد شود.

• دقت کنید که با ابزار فلزی فشار نیاورید، چون ممکنه کاور بشکنه.

دسترسی به فیوزها

• بعد از باز کردن کاور، فیوزها به ترتیب و شماره‌گذاری شده قرار دارن.

• معمولاً پشت درپوش جعبه فیوز، نقشه کوچک فیوزها و عملکرد هر کدوم چاپ شده که کمک می‌کنه بدون اشتباه فیوز مورد نظر رو پیدا کنید.

• برای بررسی یا تعویض، فیوز شکسته یا سوخته رو با دست یا انبر مخصوص فیوز بیرون بکشید و با فیوز هم‌ارزش جایگزین کنید.

نکات ایمنی

• قبل از دست زدن به فیوزها، مطمئن شوید ماشین خاموش و کلید از جای خود خارج شده باشه.

• از دست مرطوب یا ابزار فلزی برای خارج کردن فیوز استفاده نکنید.

• اگر فیوز مکرراً می‌سوزه، مشکل از مدار یا سیم‌کشی است و نباید فقط فیوز را تعویض کرد.

با این روش، دسترسی به فیوزها راحت و بدون آسیب انجام می‌شه و می‌تونید فیوزهای سوخته رو شناسایی و تعویض کنید.

آموزش تعویض فن کولر پراید​

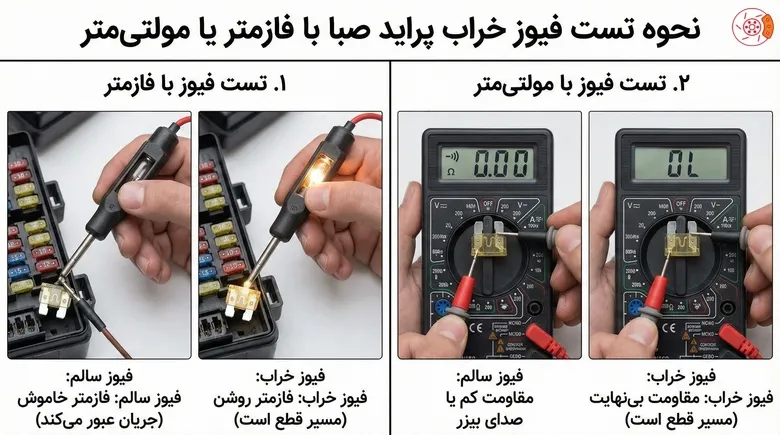

نحوه تست فیوز خراب پراید صبا با فازمتر یا مولتی‌متر

تشخیص فیوز خراب قبل از تعویض خیلی مهمه تا از تعویض بی‌دلیل جلوگیری کنید و مطمئن بشید مشکل از خود فیوزه یا قطعه دیگه. دو روش رایج داریم: فازمتر و مولتی‌متر.

۱. تست فیوز با فازمتر

• اول ماشین خاموش باشه و کلید از جای خودش خارج شده باشه.

• فیوز مورد نظر رو از جعبه فیوز بیرون بکشید.

• فازمتر رو به هر دو سر فیوز نزدیک کنید.

• حالت سالم: فازمتر روشن نمی‌شه (چون جریان از فیوز عبور می‌کنه و مدار کامله).

• حالت خراب: فازمتر روشن می‌شه یا هیچ جریانی عبور نمی‌کنه، یعنی فیوز قطع شده و باید تعویض بشه.

نکته: بعضی فازمترها جریان خیلی کم رو هم تشخیص می‌دن، پس دقت کنید و بهتره از روش مولتی‌متر برای اطمینان استفاده کنید.

۲. تست فیوز با مولتی‌متر

• مولتی‌متر رو روی حالت اندازه‌گیری مقاومت (Ω) یا حالت پیچش بیزر قرار بدید.

• فیوز رو از جعبه بیرون بیارید و دو سرش رو به پراب‌های مولتی‌متر وصل کنید.

• حالت سالم: مقاومت خیلی کم (تقریباً صفر اهم) نشون داده می‌شه یا بیزر مولتی‌متر صدا می‌ده.

• حالت خراب: مقاومت بی‌نهایت یا خیلی زیاد نشون داده می‌شه، یعنی مسیر فیوز قطع شده و باید تعویض بشه.

نکات مهم

• فیوز رو وقتی تست می‌کنید، از جریان برق مدار جدا باشه.

• همیشه فیوز با آمپر هم‌ارزش با فیوز قبلی جایگزین کنید.

• اگر فیوز مکرراً می‌سوزه، مشکل از سیم‌کشی یا قطعه مربوطه است، نه خود فیوز.

آموزش تعویض چراغ جلو و لامپ پراید

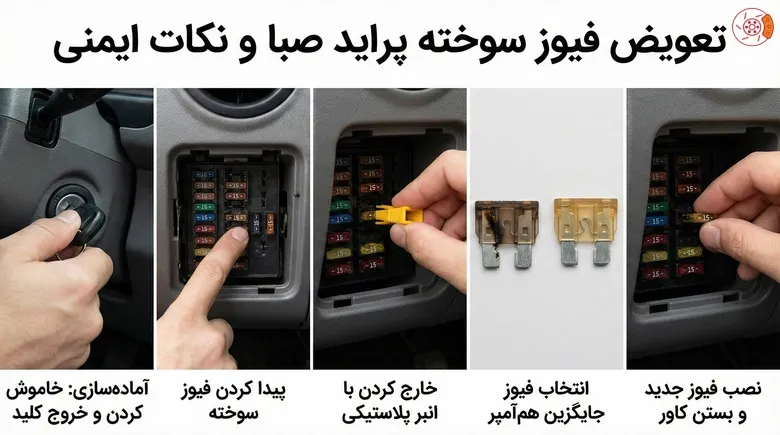

تعویض فیوز سوخته پراید صبا و نکات ایمنی

تعویض فیوز کار ساده‌ایه ولی رعایت نکات ایمنی باعث می‌شه هم خودرو آسیب نبینه و هم خودتون در امان باشید.

آماده‌سازی قبل از تعویض

• ماشین خاموش باشه و کلید از سوئیچ خارج شده باشه.

• فیوز سوخته رو پیدا کنید (با نگاه کردن یا تست با مولتی‌متر/فازمتر).

• از دست یا ابزار خشک و تمیز برای تعویض فیوز استفاده کنید.

خارج کردن فیوز سوخته

• فیوز رو با دست یا انبر مخصوص فیوز به آرامی بیرون بکشید.

• به هیچ عنوان با ابزار فلزی یا فشار زیاد ضربه نزنید، چون ممکنه کاور جعبه یا پایه فیوز آسیب ببینه.

انتخاب فیوز جایگزین

• همان آمپر فیوز قبلی انتخاب شود. استفاده از فیوز با آمپر بالاتر باعث آسیب سیم‌کشی و مدار می‌شه.

• فیوز اصلی و با کیفیت استفاده کنید تا دوباره سریع نسوزه.

نصب فیوز جدید

• فیوز جدید را به آرامی در جای خودش قرار دهید و مطمئن شوید کاملاً جا افتاده و محکم است.

• کاور جعبه فیوز را سر جای خودش بگذارید.

نکات ایمنی هنگام کار

• از دست مرطوب یا ابزار فلزی برای دست زدن به فیوز استفاده نکنید.

• بعد از تعویض، سیستم مربوطه را تست کنید تا مطمئن شوید فیوز درست کار می‌کنه.

• اگر فیوز دوباره می‌سوزه، مشکل از مدار یا قطعه است، نه خود فیوز.

آموزش تعویض چپقی درب سوپاپ پراید

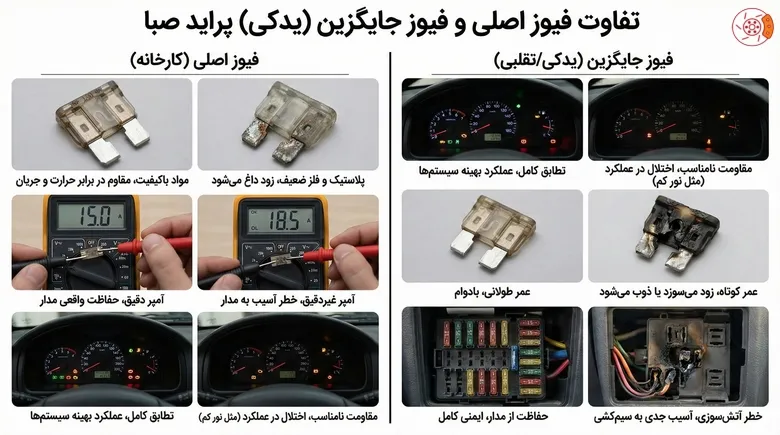

تفاوت فیوز اصلی و فیوز جایگزین (یدکی) پراید صبا

وقتی فیوز سوخته می‌شه، خیلی‌ها دنبال فیوز جایگزین یا یدکی می‌گردن. ولی تفاوت‌های مهمی بین فیوز اصلی کارخانه و فیوز یدکی وجود داره که رعایتش ایمنی خودرو رو تضمین می‌کنه:

۱. کیفیت مواد و ساخت

• فیوز اصلی: از پلاستیک و فلز با کیفیت بالا ساخته شده، مقاوم در برابر حرارت و جریان زیاد، طول عمر بالا.

• فیوز جایگزین ارزان یا تقلبی: پلاستیک ضعیف، فلز ساچمه‌دار یا کم‌کیفیت که زود داغ می‌کنه و ممکنه ذوب یا ترک بخوره.

۲. جریان و آمپر دقیق

• فیوز اصلی جریان دقیق تعیین شده رو تحمل می‌کنه و باعث حفاظت واقعی مدار می‌شه.

• فیوز یدکی ارزان ممکنه حتی اگر آمپر روی اون مشابه نوشته شده باشه، در عمل کمتر یا بیشتر تحمل کنه که باعث سوختن زودهنگام یا آسیب مدار می‌شه.

۳. تطابق با مدار

• فیوز اصلی برای هر مدار مشخص طراحی شده و مقاومت داخلی دقیق داره.

• فیوز یدکی یا تقلبی ممکنه مقاومت داخلی بیشتری داشته باشه و باعث عملکرد نامطلوب سیستم (مثلاً چراغ‌ها کم‌نور بشن یا ECU مشکل پیدا کنه) بشه.

۴. طول عمر و دوام

• فیوز اصلی سال‌ها بدون مشکل کار می‌کنه.

• فیوز یدکی ارزان معمولاً عمر کوتاه داره و بعد از چند بار جریان اضافه، دوباره می‌سوزه.

۵. ایمنی

• استفاده از فیوز اصلی باعث حفاظت واقعی مدار و جلوگیری از آسیب به سیم‌کشی، لامپ‌ها و قطعات حساس می‌شه.

• فیوز یدکی ارزان، ممکنه مدار رو حفاظت نکنه و در مواقع بحرانی باعث آتش‌سوزی یا آسیب جدی به خودرو بشه.

راهنمای تصویری تعویض ترموستات پراید

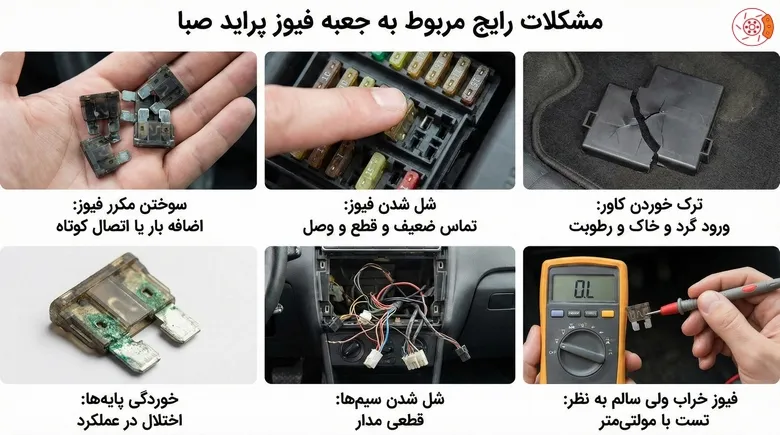

مشکلات رایج مربوط به جعبه فیوز پراید صبا

جعبه فیوز پراید صبا نقش محافظت از مدارهای الکتریکی خودرو رو داره، ولی بعضی مواقع خودش یا قطعات داخلش دچار مشکل می‌شه. شناخت این مشکلات باعث می‌شه سریع‌تر رفعشون کنید و از آسیب به مدارها جلوگیری بشه.

۱. سوختن مکرر فیوزها

• یکی از رایج‌ترین مشکلات اینه که فیوزها بعد از تعویض دوباره می‌سوزن.

• دلیل معمول: وجود مشکل در سیم‌کشی، قطعه خراب یا اضافه بار در مدار.

• راه حل: قبل از تعویض فیوز، مدار مربوطه رو بررسی کنید تا مشکل اصلی رفع بشه.

۲. شل شدن یا تماس ضعیف فیوزها

• فیوزهایی که خوب داخل جای خود قرار نگرفتن، ممکنه با لرزش خودرو تماسشون قطع و وصل بشه.

• نتیجه: چراغ‌ها کم‌نور، قطع و وصل شدن برف‌پاک‌کن یا صدای بیزر در خودرو.

• راه حل: فیوزها رو با دقت سر جاشون قرار بدید و مطمئن شوید محکم هستند.

۳. آسیب یا ترک خوردن کاور جعبه فیوز

• کاور پلاستیکی جعبه فیوز ممکنه شکسته یا ترک بخوره، مخصوصاً هنگام باز و بسته کردن با ابزار فلزی.

• نتیجه: ورود گرد و خاک، رطوبت و آسیب به فیوزها.

• راه حل: کاور سالم یا جایگزین تهیه کنید و هنگام باز کردن فقط با دست عمل کنید.

۴. خوردگی یا زنگ زدگی پایه‌های فیوز

• رطوبت یا شستن داخل کابین می‌تونه باعث زنگ زدگی یا خوردگی پایه‌های فیوز بشه.

• نتیجه: فیوز سالم ممکنه کار نکنه یا مدار دچار اختلال بشه.

• راه حل: پایه‌ها رو با اسپری محافظ و برس نرم تمیز کنید و در صورت نیاز جایگزین کنید.

تعویض شلنگ باک بنزین پراید

۵. شل شدن سیم‌های متصل به فیوز

• سیم‌هایی که به جعبه فیوز وصل می‌شن ممکنه شل یا قطع بشن.

• نتیجه: برخی مدارها کار نمی‌کنن.

• راه حل: سیم‌ها رو بررسی و محکم کنید، در صورت خرابی سیم رو تعویض کنید.

۶. عدم تشخیص فیوز خراب

• بعضی مواقع فیوز سوخته ظاهراً سالم به نظر می‌رسه، اما مدار کار نمی‌کنه.

• راه حل: همیشه از مولتی‌متر یا فازمتر برای تست فیوز قبل از تعویض استفاده کنید.

با رعایت این نکات و بررسی دوره‌ای جعبه فیوز، می‌تونید از مشکلات جدی‌تر مثل آسیب به ECU، سیم‌کشی یا سیستم روشنایی جلوگیری کنید و ایمنی خودرو حفظ بشه.

فیوزهای پرمصرف یا حساس پراید صبا و علت خرابی مکرر

در پراید صبا بعضی فیوزها بیشتر در معرض خرابی یا سوختن قرار دارن، چون مدارشون پرمصرف یا حساسه. شناخت این فیوزها باعث می‌شه سریع‌تر مشکل رو پیدا کنید و از آسیب بیشتر به مدار جلوگیری بشه.

۱. فیوز پمپ بنزین و ECU (معمولاً فیوز شماره ۷ و ۱۵)

• علت حساسیت: مدار پمپ بنزین و ECU جریان نسبتا بالایی مصرف می‌کنه و کوچک‌ترین اتصال کوتاه یا ایراد سیم‌کشی باعث سوختن فیوز می‌شه.

• علت خرابی مکرر: خرابی پمپ، اتصال سیم بد یا رطوبت در مسیر سیم‌کشی.

۲. فیوز چراغ‌های جلو و عقب (شماره ۱، ۲ و ۳)

• علت حساسیت: چراغ‌ها هنگام روشنایی بالا و نور پایین جریان زیادی مصرف می‌کنن.

• علت خرابی مکرر: نصب لامپ غیر استاندارد، اتصال کوتاه در مسیر سیم‌کشی چراغ یا شل شدن فیوز.

۳. فیوز برف‌پاک‌کن و شیشه‌شور (شماره ۵)

• علت حساسیت: موتور برف‌پاک‌کن هنگام حرکت بار زیادی می‌کشه و اگر به مدت طولانی کار کنه، فیوز داغ می‌شه.

• علت خرابی مکرر: موتور ضعیف یا گیر کردن تیغه‌ها، سیم‌کشی نامناسب یا جریان زیاد.

۴. فیوز فلاشر و چراغ خطر (شماره ۴ و ۱۰)

• علت حساسیت: مدار فلاشر شامل لامپ‌های متعدده و جریان زیاد می‌کشه.

• علت خرابی مکرر: نصب لامپ غیر استاندارد، اتصال کوتاه در مجموعه چراغ‌ها یا شل شدن فیوز.

۵. فیوز بخاری و تهویه (شماره ۱۳)

• علت حساسیت: موتور بخاری و دمنده جریان بالایی می‌کشه و فیوز محافظت‌کننده است.

• علت خرابی مکرر: موتور گیر کرده، سیم‌کشی ضعیف یا عمر بالای فیوز.

نکات پیشگیری

• همیشه از فیوز با آمپر و کیفیت مناسب استفاده کنید.

• اگر فیوزی مکرراً می‌سوزه، به جای تعویض پی‌در‌پی، مدار و قطعه مربوطه رو بررسی کنید.

• سیم‌ها و اتصال‌ها باید محکم و بدون خوردگی باشند.

• لامپ‌ها و موتورها باید استاندارد و سالم باشند تا بار مدار درست باشه.

آموزش تعویض باک بنزین پراید

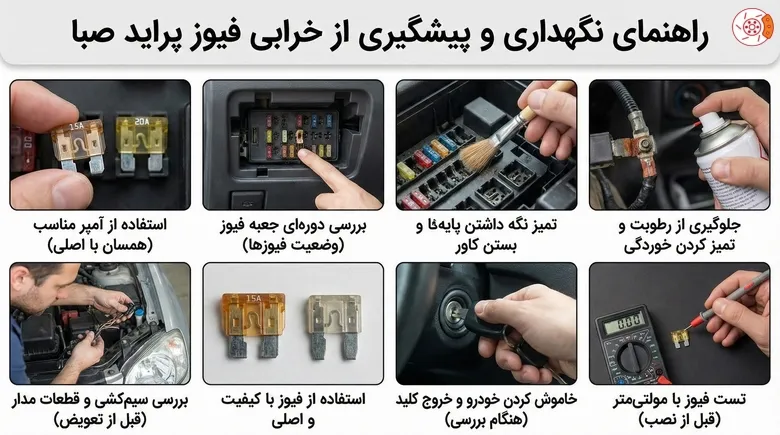

راهنمای نگهداری و پیشگیری از خرابی فیوز پراید صبا

فیوزها یکی از حیاتی‌ترین قطعات الکتریکی خودرو هستن و نگهداری درستشون باعث افزایش عمر مدار و جلوگیری از مشکلات جدی می‌شه. این راهنما مرحله‌به‌مرحله و کاربردی توضیح می‌ده چطور فیوزها سالم بمونن.

۱. استفاده از فیوز با آمپر مناسب

• همیشه فیوز جایگزین باید همان آمپر فیوز اصلی باشه.

• استفاده از فیوز با آمپر بالاتر باعث می‌شه جریان زیاد از مدار عبور کنه و سیم‌کشی یا قطعه خراب بشه.

• استفاده از آمپر پایین هم باعث سوختن مکرر فیوز می‌شه.

۲. بررسی دوره‌ای جعبه فیوز

• حداقل هر ۲۰ تا ۳۰ هزار کیلومتر یا هر بار مشکل الکتریکی، جعبه فیوز رو باز کنید و وضعیت فیوزها و پایه‌ها رو بررسی کنید.

• فیوزهای شل، ترک‌خورده یا با رنگ تغییر یافته باید تعویض بشن.

۳. تمیز نگه داشتن پایه‌ها و کاور

• پایه‌های فیوز باید تمیز و بدون گرد و خاک باشن تا اتصال خوب برقرار باشه.

• کاور جعبه فیوز همیشه سر جای خودش باشه تا رطوبت و گرد و خاک وارد مدار نشه.

۴. جلوگیری از رطوبت و خوردگی

• از ریختن آب داخل کابین یا شستشوی مستقیم زیر داشبورد جلوگیری کنید.

• اگر پایه‌های فیوز زنگ زده یا خوردگی دارن، با برس نرم و اسپری محافظ تمیزشون کنید.

۵. بررسی سیم‌کشی و قطعات مدار

• قبل از تعویض فیوز مکرر، سیم‌ها، موتورها و لامپ‌های مربوطه رو چک کنید.

• اتصال کوتاه، سیم ساییده شده یا قطعه معیوب باعث سوختن فیوز می‌شه.

آموزش تعویض رادیاتور بخاری پراید

۶. استفاده از فیوز با کیفیت

• فیوزهای اصلی یا برند معتبر رو استفاده کنید. فیوز ارزان یا تقلبی ممکنه زود بسوزه و باعث آسیب به مدار بشه.

۷. خاموش کردن خودرو هنگام بررسی

• همیشه قبل از دست زدن به فیوز، ماشین خاموش باشه و کلید از جای خود خارج شده باشه.

• دست مرطوب یا ابزار فلزی مستقیم روی فیوز استفاده نکنید.

۸. تست فیوز قبل از نصب

• فیوز جدید یا جایگزین رو قبل از نصب با مولتی‌متر یا فازمتر تست کنید تا سالم بودنش مطمئن بشید.

با رعایت این نکات، فیوزها سالم می‌مونن و از خرابی مکرر و آسیب به سیم‌کشی و قطعات خودرو جلوگیری می‌شه.
