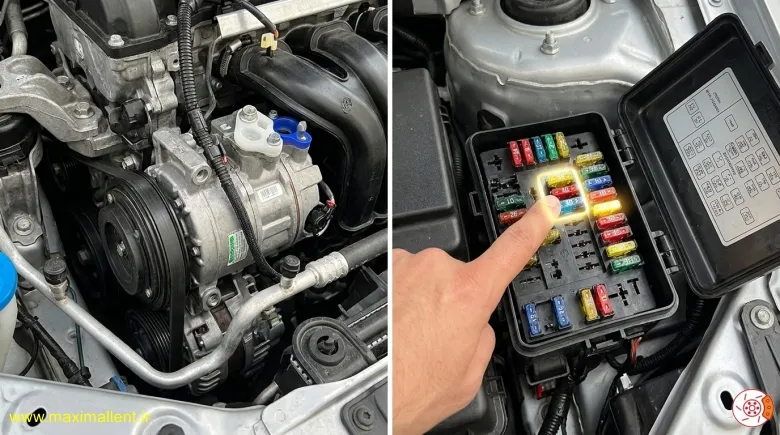

راهنمای جعبه فیوز شاهین + نقشه و تصاویر

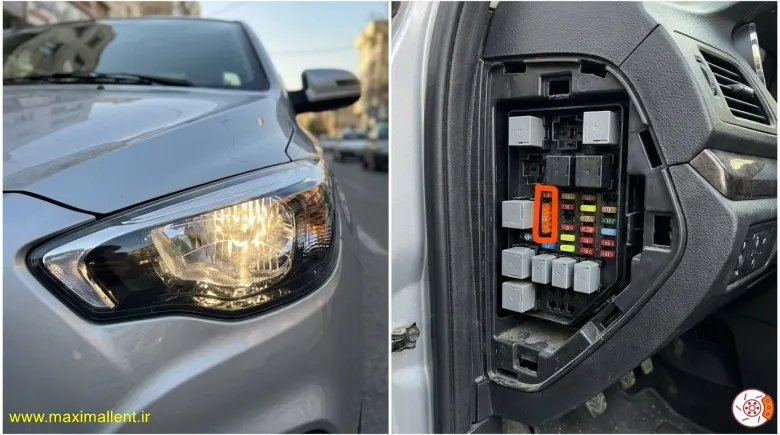

فیوز چراغ کوچک شاهین کدام است؟

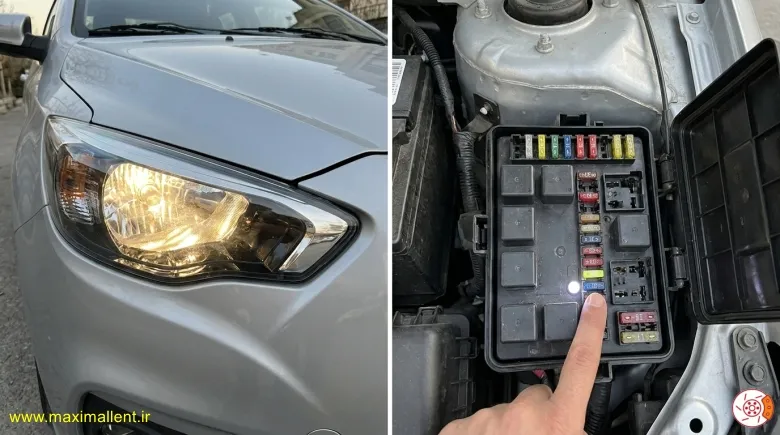

در سایپا شاهین فیوز چراغ کوچک (چراغ پارک/Position Lamp) در جعبه فیوز محفظه موتور قرار دارد و مدار روشنایی با فیوزهای مجزا کنترل می‌شود. نقشه سیستم روشنایی شاهین شامل مدار جداگانه چراغ کوچک است.

اگر چراغ کوچک شاهین روشن نمی‌شود:

• اگر همه چراغ‌های کوچک خاموش هستند:
  • فیوز چراغ کوچک
  • کلید چراغ
  • رله/یونیت کنترل بدنه (BCM) بررسی شود.
• اگر فقط یک سمت خاموش است:
  • لامپ، سوکت و سیم‌کشی همان سمت را بررسی کنید.

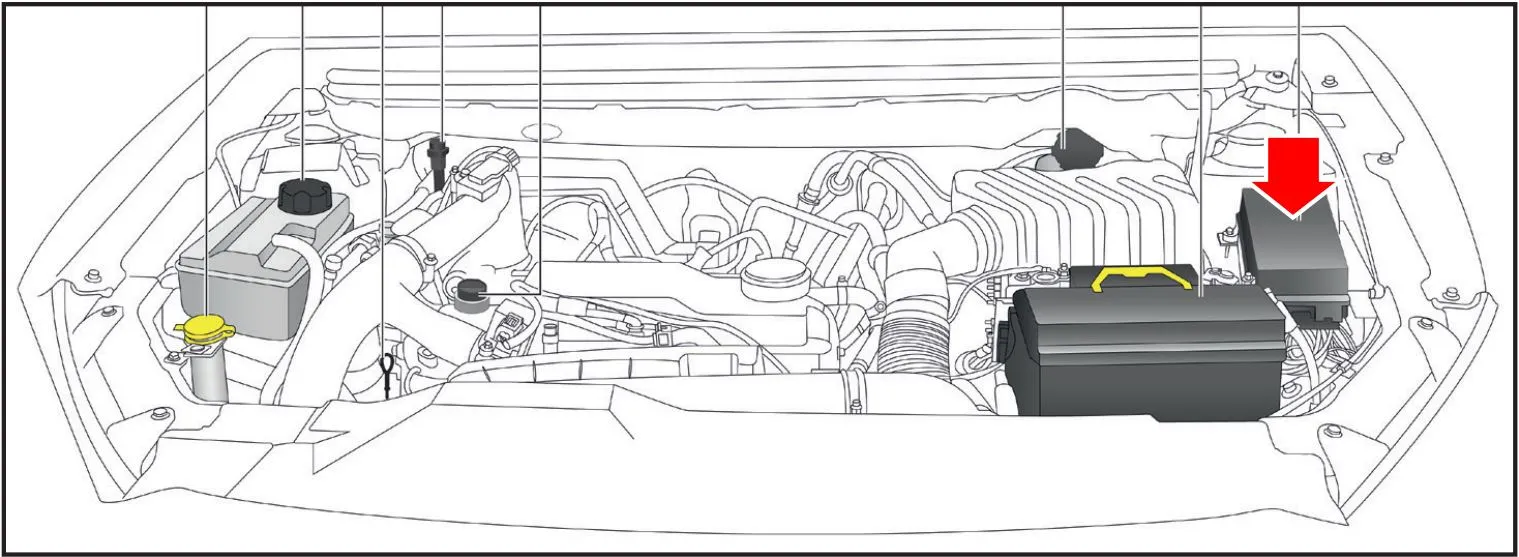

📍 محل جعبه فیوز موتور شاهین: زیر کاپوت، نزدیک باتری.

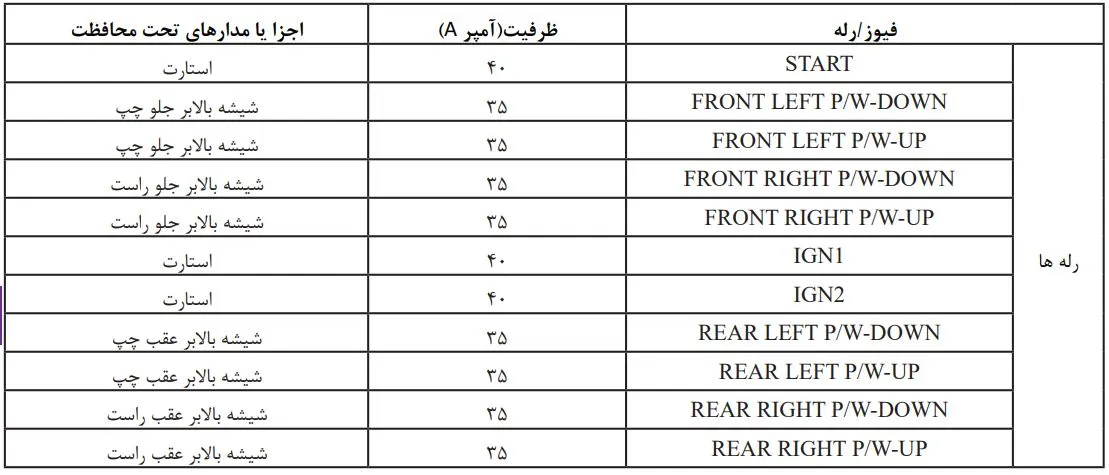

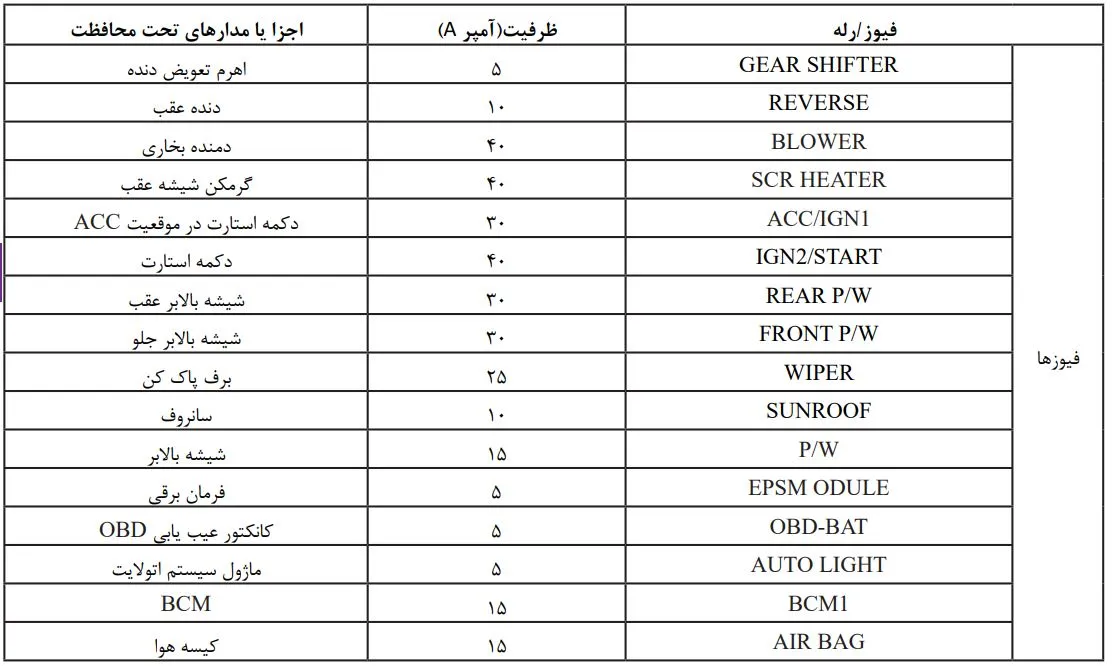

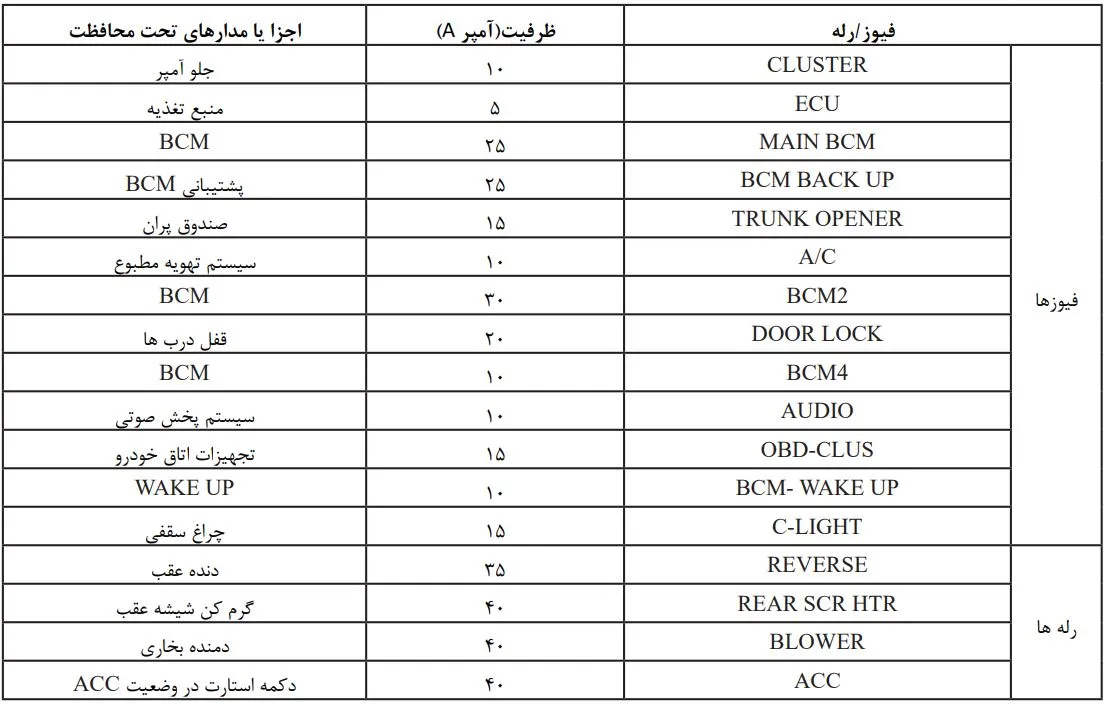

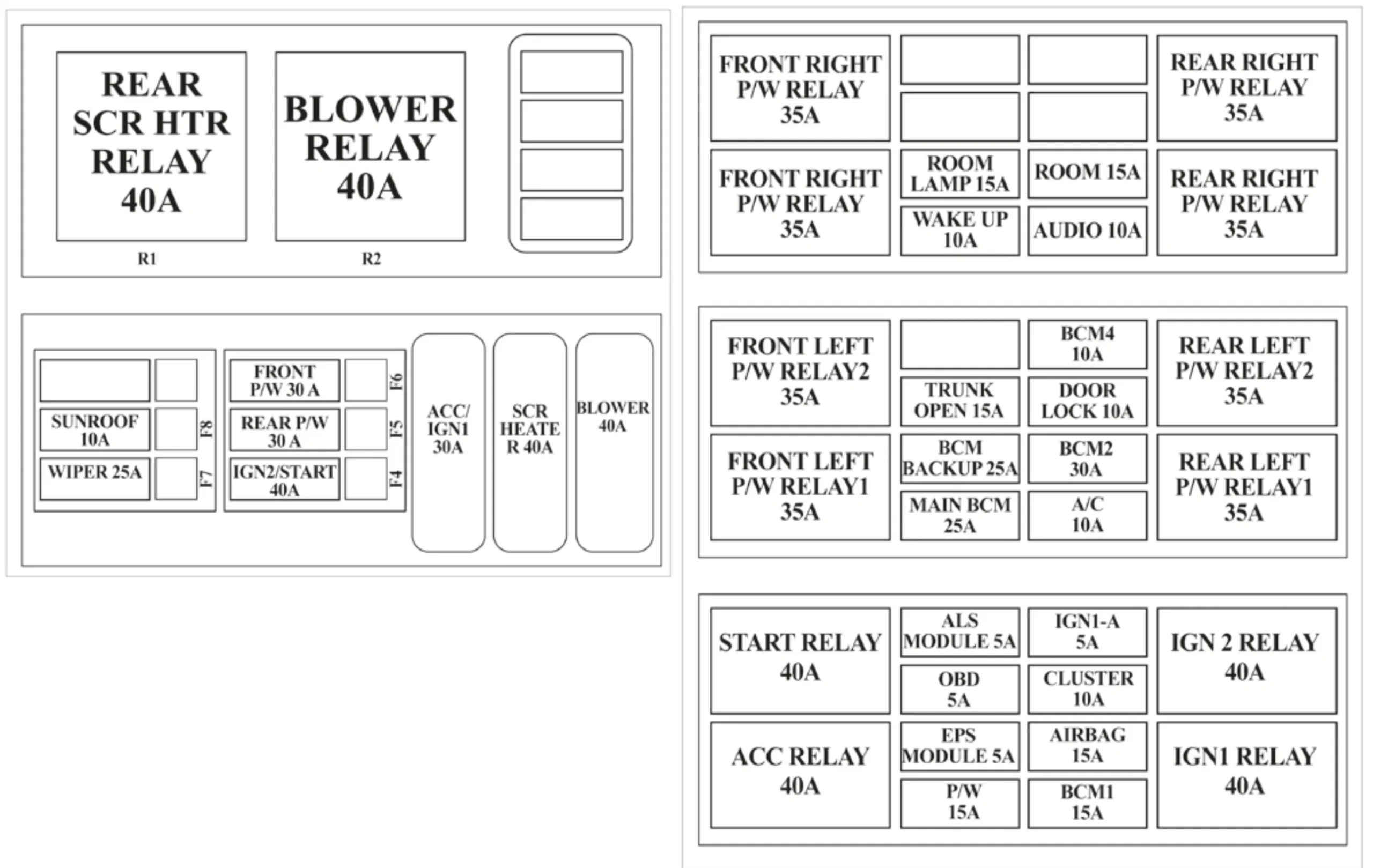

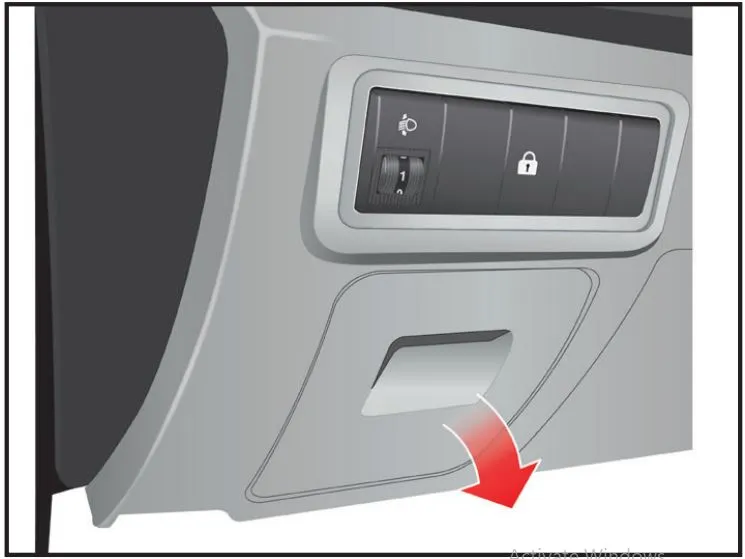

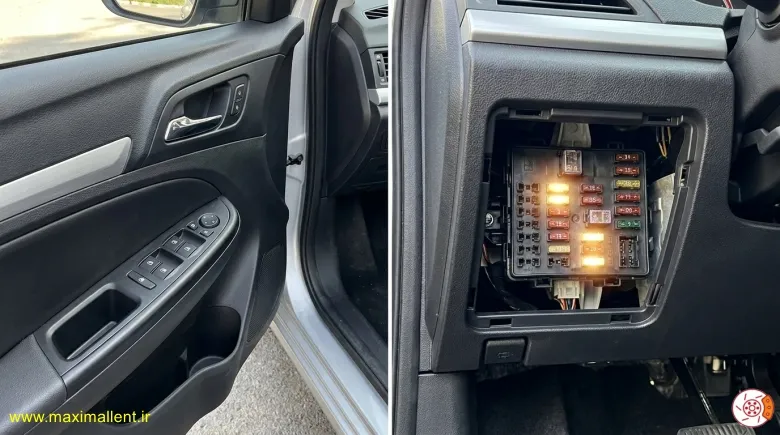

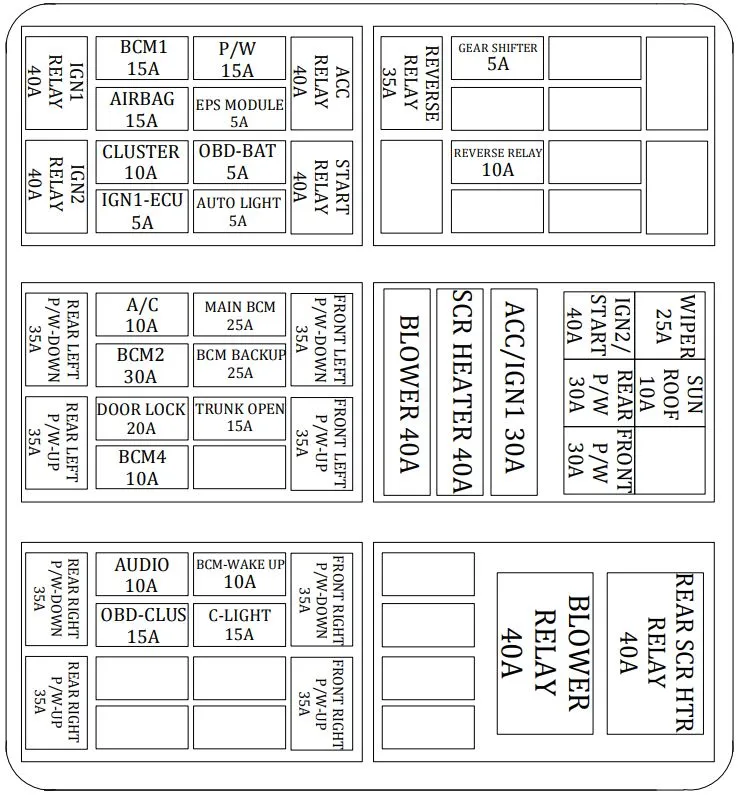

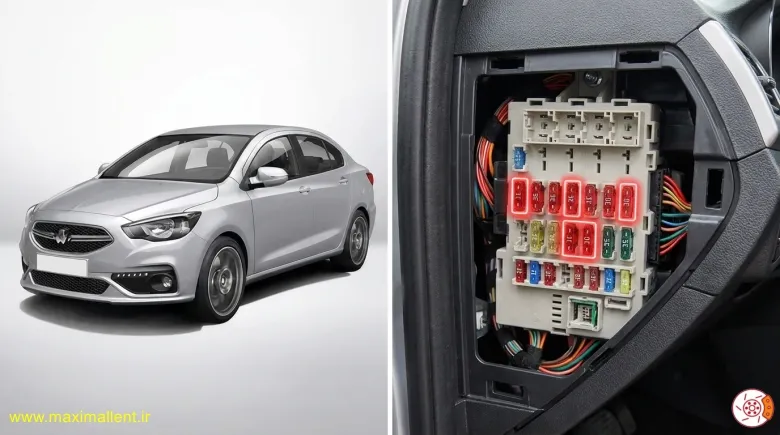

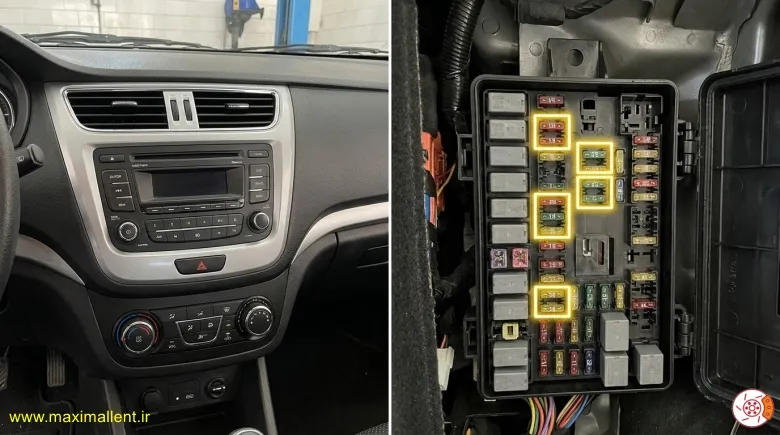

📍 جعبه فیوز داخل کابین: زیر داشبورد سمت راننده.

فیوز چراغ ترمز شاهین کدام است؟

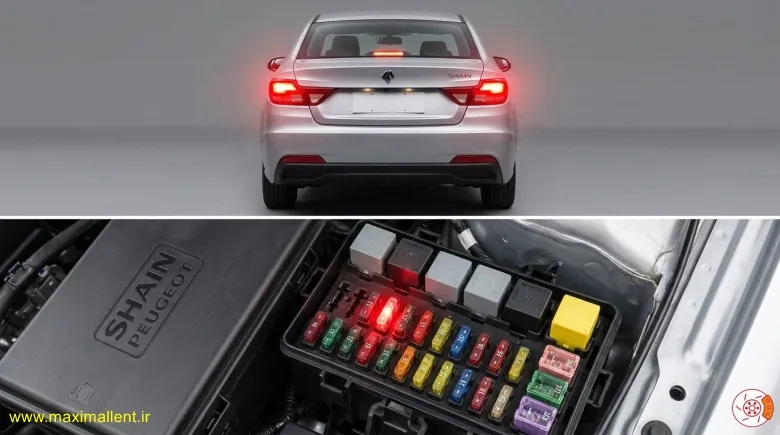

در سایپا شاهین فیوز چراغ ترمز (STOP Lamp) در جعبه فیوز داخل کابین (زیر داشبورد سمت راننده) قرار دارد.

اگر چراغ ترمز شاهین روشن نمی‌شود:

• فیوز F16 (15A) را بررسی کنید.
• کلید چراغ ترمز روی پدال را چک کنید.
• لامپ‌های چراغ عقب و سوکت‌ها را بررسی کنید.
• اگر چراغ سوم ترمز هم خاموش است، احتمال ایراد در کلید ترمز یا مدار تغذیه بیشتر است.

📍 محل جعبه فیوز داخل کابین شاهین: زیر داشبورد سمت راننده.

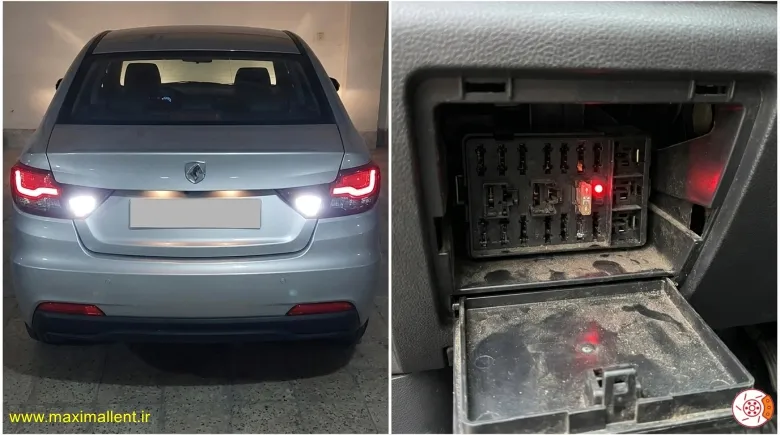

فیوز چراغ دنده عقب شاهین کدام است؟

در سایپا شاهین فیوز چراغ دنده عقب (Reverse Lamp) در جعبه فیوز داخل کابین قرار دارد. در نقشه‌های رایج شاهین، این مدار معمولاً با فیوز ۱۰ آمپر محافظت می‌شود.

اگر چراغ دنده عقب شاهین روشن نمی‌شود:

1. فیوز چراغ دنده عقب را بررسی کنید.
2. لامپ‌ها و سوکت چراغ عقب را چک کنید.
3. فشنگی/سنسور دنده عقب روی گیربکس را بررسی کنید (یکی از خرابی‌های رایج).
4. اگر دوربین عقب یا سنسور پارک با دنده عقب فعال نمی‌شود، مدار فرمان دنده عقب نیز بررسی شود.

📍 محل جعبه فیوز کابین شاهین: زیر داشبورد سمت راننده، پشت قاب محافظ.

فیوز پمپ بنزین شاهین کجاست؟

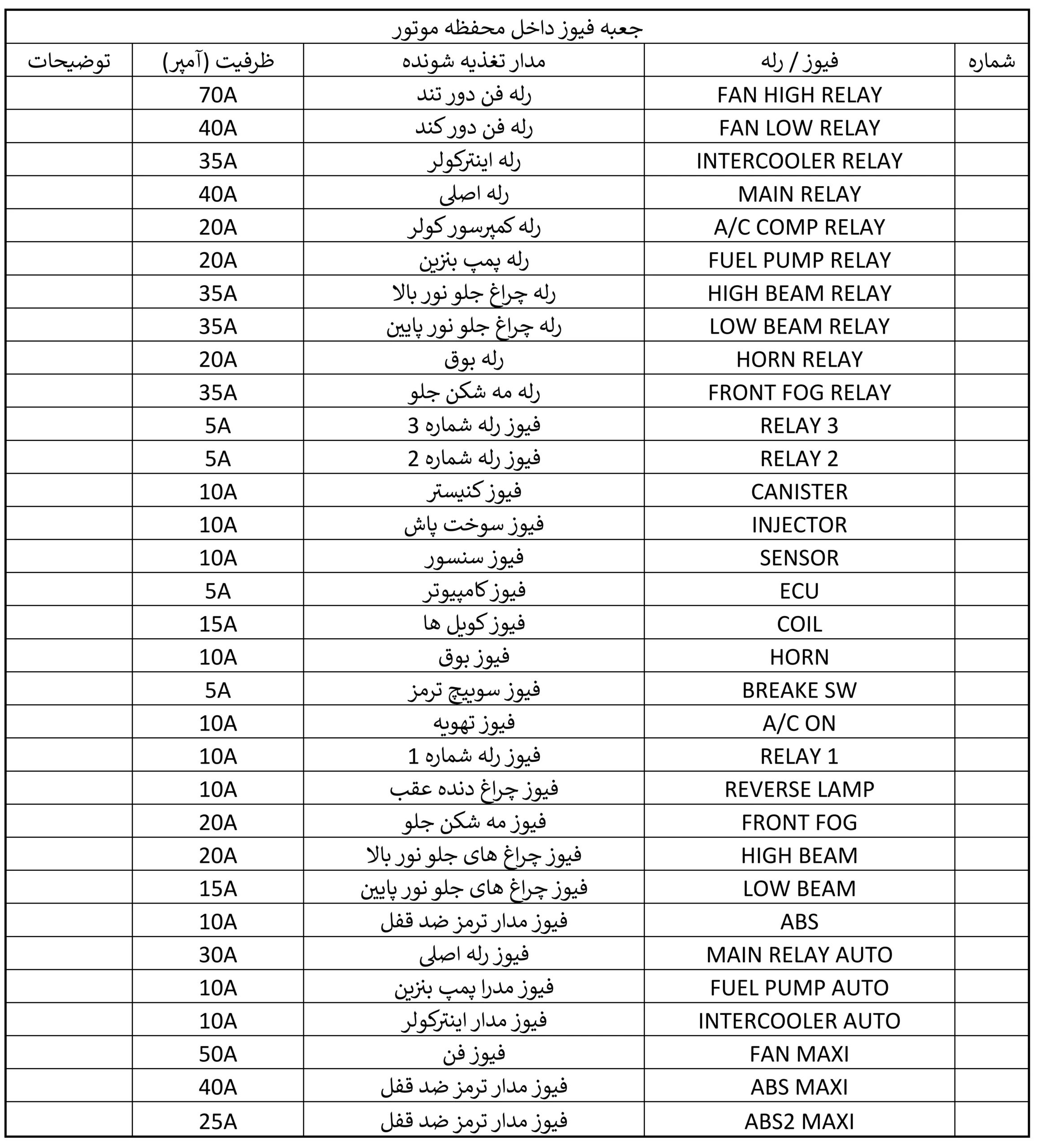

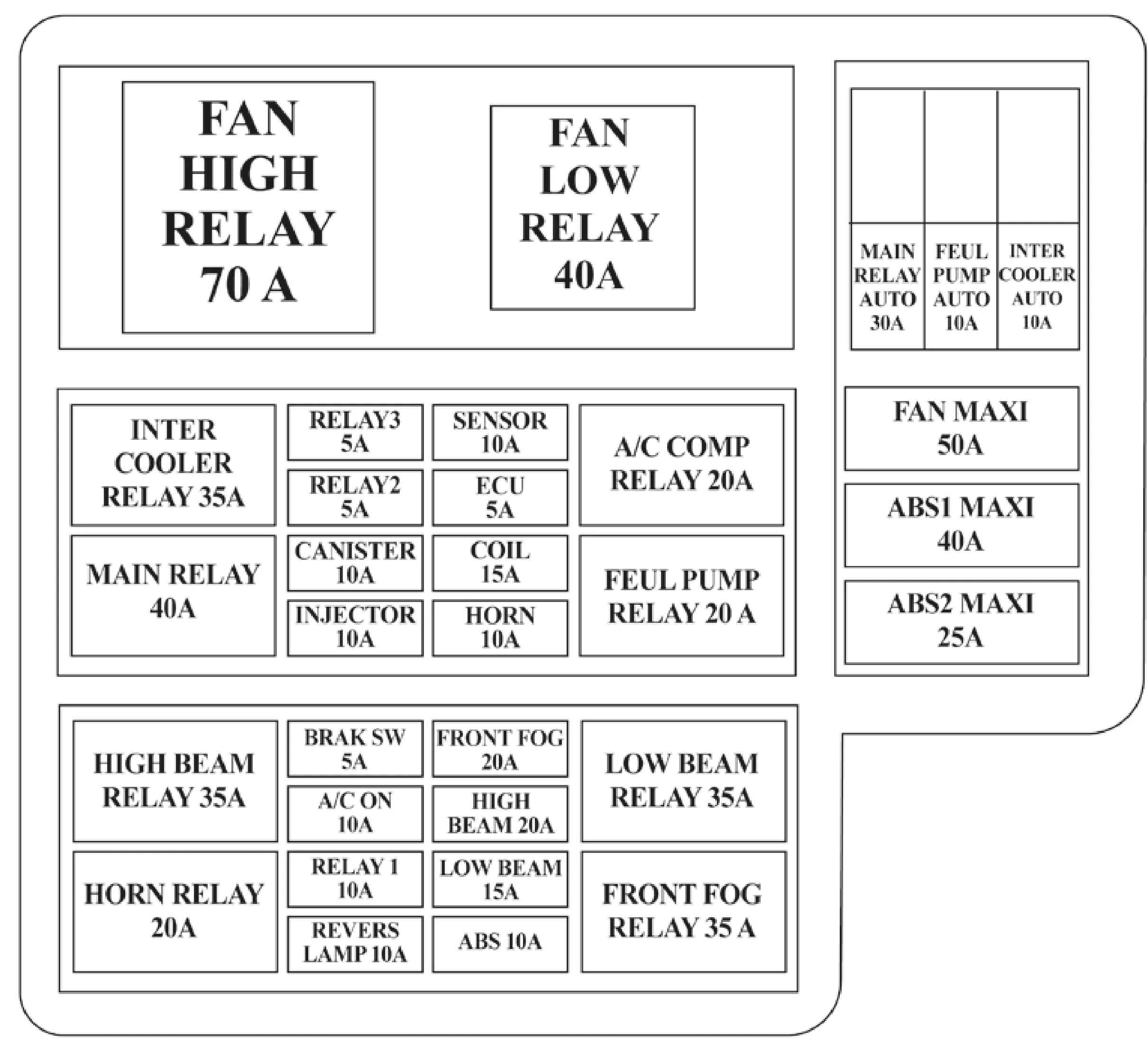

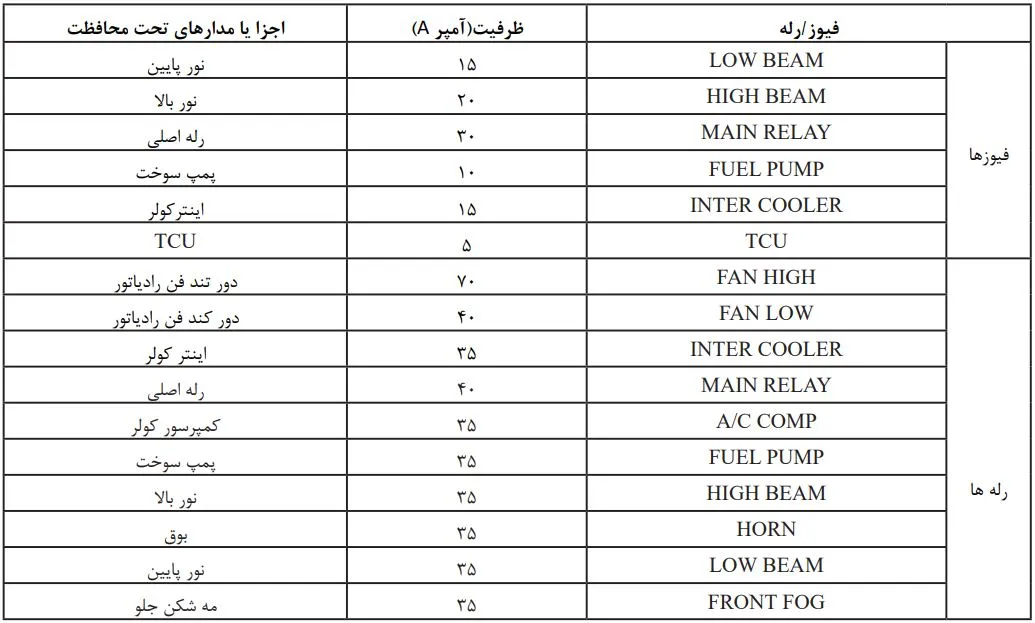

در سایپا شاهین فیوز و رله پمپ بنزین (Fuel Pump) در جعبه فیوز محفظه موتور (زیر کاپوت) قرار دارد. این جعبه معمولاً نزدیک باتری است و شامل فیوزها و رله‌های مربوط به سیستم‌های اصلی موتور می‌شود.

اگر پمپ بنزین شاهین کار نمی‌کند:

• فیوز پمپ بنزین را در جعبه فیوز موتور بررسی کنید.
• رله پمپ بنزین را تست کنید.
• هنگام باز کردن سوئیچ باید چند ثانیه صدای پمپ از سمت باک شنیده شود.
• برق ورودی به پمپ و خود پمپ نیز بررسی شود.

📍 محل جعبه فیوز موتور شاهین: زیر کاپوت، نزدیک باتری.

فیوز فن رادیاتور شاهین کدام است؟

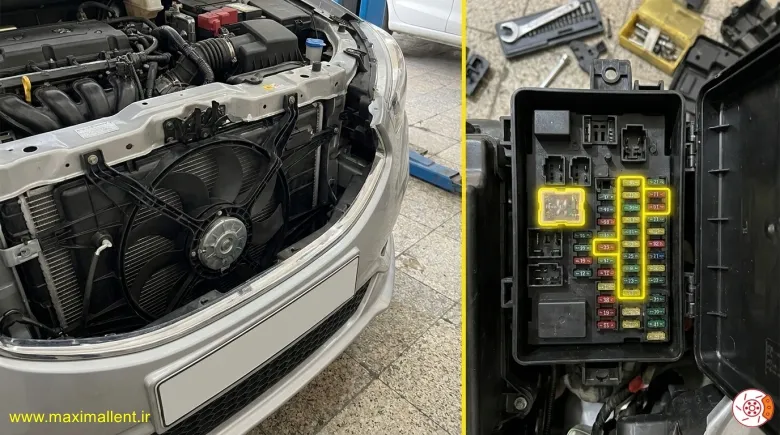

در سایپا شاهین فیوز فن رادیاتور (Cooling Fan) در جعبه فیوز محفظه موتور (زیر کاپوت، نزدیک باتری) قرار دارد. مدار فن معمولاً با فیوز قدرت (آمپر بالا) و رله فن کنترل می‌شود.

اگر فن رادیاتور شاهین روشن نمی‌شود:

• فیوز قدرت فن را بررسی کنید.
• رله فن (دور کند/دور تند) را تست کنید.
• موتور فن، سوکت و سیم‌کشی را بررسی کنید.
• سنسور دمای آب و فرمان ECU نیز می‌تواند باعث روشن نشدن فن شود.

📍 محل جعبه فیوز موتور شاهین: زیر کاپوت، نزدیک باتری.

فیوز کولر شاهین کدام است؟

در سایپا شاهین مدار کولر (A/C) شامل فیوز کمپرسور، رله کمپرسور و یونیت‌های کنترلی است. فیوز مرتبط با کلاچ کمپرسور کولر در جعبه فیوز محفظه موتور (زیر کاپوت) قرار دارد.

اگر کولر شاهین کار نمی‌کند:

• فیوز EF5 را بررسی کنید.
• رله کمپرسور کولر را چک کنید.
• هنگام زدن کلید A/C، درگیر شدن کلاچ کمپرسور را بررسی کنید.
• فشار گاز کولر و سنسورهای سیستم تهویه نیز باید بررسی شوند.

📍 محل جعبه فیوز موتور شاهین: زیر کاپوت (محفظه موتور).

فیوز کمپرسور کولر شاهین کدام است؟

در سایپا شاهین فیوز مربوط به کمپرسور کولر (A/C Compressor) در جعبه فیوز محفظه موتور (زیر کاپوت) قرار دارد. این فیوز با عنوان A/C COMPRESSOR مشخص می‌شود.

همچنین در برخی نقشه‌های برق شاهین، برای عیب‌یابی کولر توصیه شده فیوز EF5 و کلاچ کمپرسور بررسی شوند.

اگر کمپرسور کولر شاهین درگیر نمی‌شود:

• فیوز EF5 (35A) را بررسی کنید.
• رله کمپرسور کولر را چک کنید.
• هنگام زدن کلید A/C ببینید کلاچ کمپرسور برق می‌گیرد یا نه.
• فشار گاز کولر و سنسور فشار کولر هم باید بررسی شود.

📍 محل جعبه فیوز موتور: زیر کاپوت، نزدیک باتری.

فیوز بخاری شاهین کدام است؟

در سایپا شاهین منظور از فیوز بخاری معمولاً فیوز فن بخاری (Blower Motor) است. این مدار در جعبه فیوز داخل کابین (زیر داشبورد) و بخش رله‌ها/فیوزهای مربوط به تهویه قرار دارد.

اگر بخاری شاهین کار نمی‌کند:

• اگر فن هیچ دوری ندارد → فیوز فن بخاری، رله فن و مقاومت فن (رئوستا) بررسی شود.
• اگر فقط بعضی دورهای فن کار می‌کند → احتمال خرابی مقاومت فن بیشتر است.
• اگر فن کار می‌کند ولی باد گرم نیست → مشکل از سیستم آب گرم موتور، دریچه‌ها یا ترموستات است.

📍 محل جعبه فیوز داخل کابین شاهین: زیر داشبورد سمت راننده.
📍 جعبه فیوز موتور: زیر کاپوت برای فیوزها و رله‌های قدرت.

فیوز ضبط شاهین کدام است؟

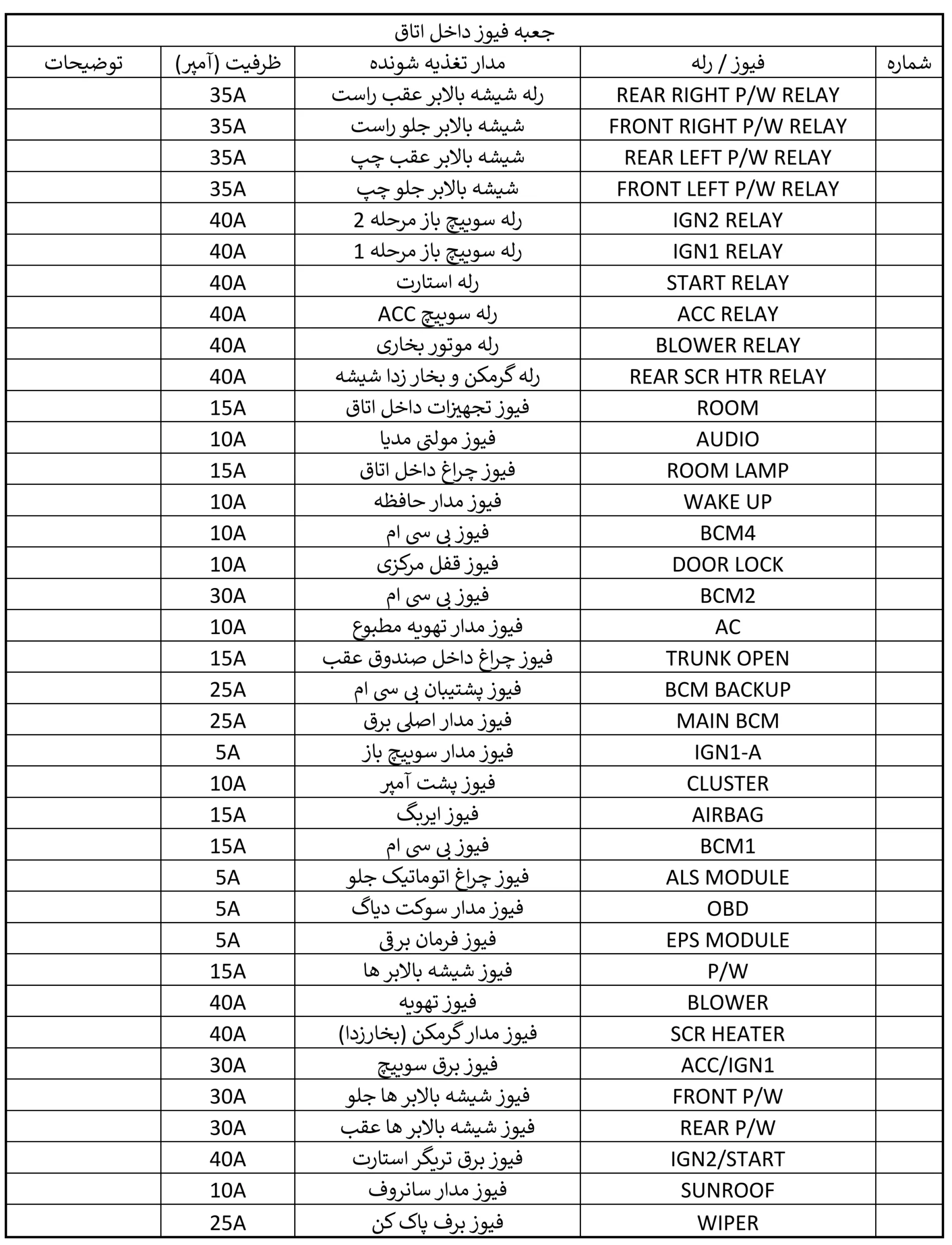

در سایپا شاهین فیوز سیستم صوتی (ضبط/مالتی‌مدیا) در جعبه فیوز داخل کابین قرار دارد. طبق نقشه‌های رایج شاهین، مدار ضبط از فیوزهای مربوط به سیستم صوتی و حافظه دستگاه تغذیه می‌شود.

اگر ضبط شاهین روشن نمی‌شود:

• فیوز ضبط را بررسی کنید.
• برق دائم و برق بعد از سوئیچ پشت ضبط را چک کنید.
• سوکت پشت دستگاه و سیم‌کشی بررسی شود.
• اگر ضبط روشن می‌شود ولی صدا ندارد، احتمال خرابی آمپلی‌فایر داخلی یا تنظیمات هم وجود دارد.

📍 محل جعبه فیوز کابین شاهین: زیر داشبورد سمت راننده.
📍 جعبه فیوز موتور: زیر کاپوت (برای فیوزها و رله‌های قدرت).

فیوز فندک شاهین کدام است؟

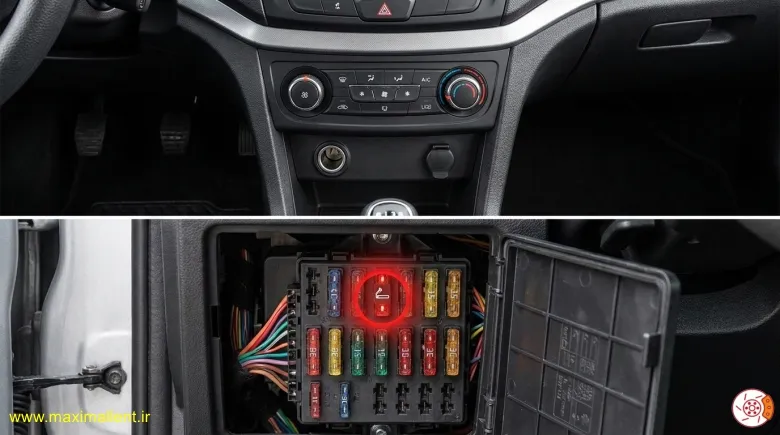

در سایپا شاهین فیوز فندک / پریز برق ۱۲ ولت در جعبه فیوز داخل کابین (زیر داشبورد سمت راننده) قرار دارد. مدار فندک از طریق فیوز داخلی و رله ACC تغذیه می‌شود.

اگر فندک شاهین برق ندارد:

• فیوز فندک را بررسی کنید.
• داخل سوکت فندک وجود برق ۱۲ ولت را تست کنید.
• اگر شارژر فندکی باعث سوختن فیوز می‌شود، احتمال اتصال کوتاه در شارژر یا پریز وجود دارد.
• اتصال بدنه فندک و سوکت آن را هم بررسی کنید.

📍 محل جعبه فیوز داخل کابین شاهین: زیر داشبورد سمت راننده، پشت قاب محافظ.

فیوز شیشه‌بالابر شاهین کدام است؟

در سایپا شاهین فیوز شیشه‌بالابر (Power Window) در جعبه فیوز داخل کابین (زیر داشبورد سمت راننده) قرار دارد. در نقشه‌های رایج شاهین، مدار شیشه‌بالابر با فیوز ۳۰ آمپر محافظت می‌شود.

اگر شیشه‌بالابر شاهین کار نمی‌کند:

• اگر همه شیشه‌ها از کار افتاده‌اند → فیوز F3 و برق ورودی یونیت شیشه‌بالابر را بررسی کنید.
• اگر فقط یک شیشه کار نمی‌کند → احتمال خرابی کلید همان در، موتور شیشه‌بالابر یا سیم‌کشی بیشتر است.
• اگر صدای موتور می‌آید ولی شیشه حرکت نمی‌کند → مشکل از مکانیزم بالابر است.

📍 محل جعبه فیوز داخل کابین شاهین: زیر داشبورد سمت راننده.

فیوز قفل مرکزی شاهین کدام است؟

در سایپا شاهین مدار قفل مرکزی (Central Lock) از طریق جعبه فیوز داخل کابین و واحد BCM (کامپیوتر بدنه) کنترل می‌شود.

اگر قفل مرکزی شاهین کار نمی‌کند:

• فیوز قفل مرکزی را بررسی کنید.
• باتری ریموت و عملکرد ریموت را چک کنید.
• اگر فقط یک درب قفل نمی‌شود، احتمال خرابی موتور قفل همان درب (Actuator) یا سیم‌کشی بیشتر است.
• اگر هیچ دری با ریموت یا کلید کار نمی‌کند، BCM، برق تغذیه و فیوز مربوطه بررسی شود.

📍 محل جعبه فیوز داخل کابین شاهین: زیر داشبورد سمت راننده، پشت قاب محافظ.

فیوز ECU شاهین کدام است؟

در سایپا شاهین برق ECU (کامپیوتر موتور) از طریق جعبه فیوز محفظه موتور و جعبه فیوز داخل کابین تأمین می‌شود و معمولاً یک فیوز با عنوان مستقیم «ECU» به‌تنهایی برای همه مدل‌ها وجود ندارد.

اگر شاهین روشن نمی‌شود یا دیاگ به ECU وصل نمی‌شود:

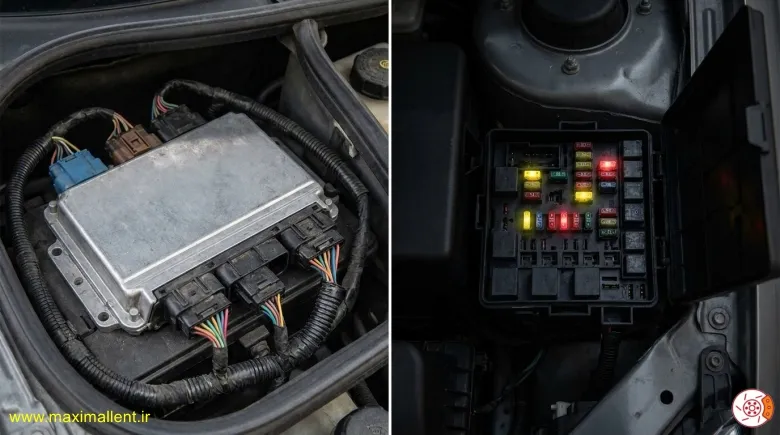

• فیوزهای مربوط به ECU و EMS در جعبه فیوز موتور را بررسی کنید.
• رله اصلی موتور (Main Relay) را چک کنید.
• برق مثبت و منفی ECU بررسی شود.
• در صورت روشن بودن چراغ چک، خطا با دیاگ خوانده شود.

📍 جعبه فیوز موتور شاهین: زیر کاپوت، نزدیک باتری.
📍 جعبه فیوز کابین: زیر داشبورد سمت راننده.

فیوز ABS شاهین کدام است؟

در سایپا شاهین فیوزهای مربوط به سیستم ABS در جعبه فیوز محفظه موتور (زیر کاپوت، نزدیک باتری) قرار دارند. سیستم ABS معمولاً چند فیوز مجزا دارد.

اگر چراغ ABS شاهین روشن شده است:

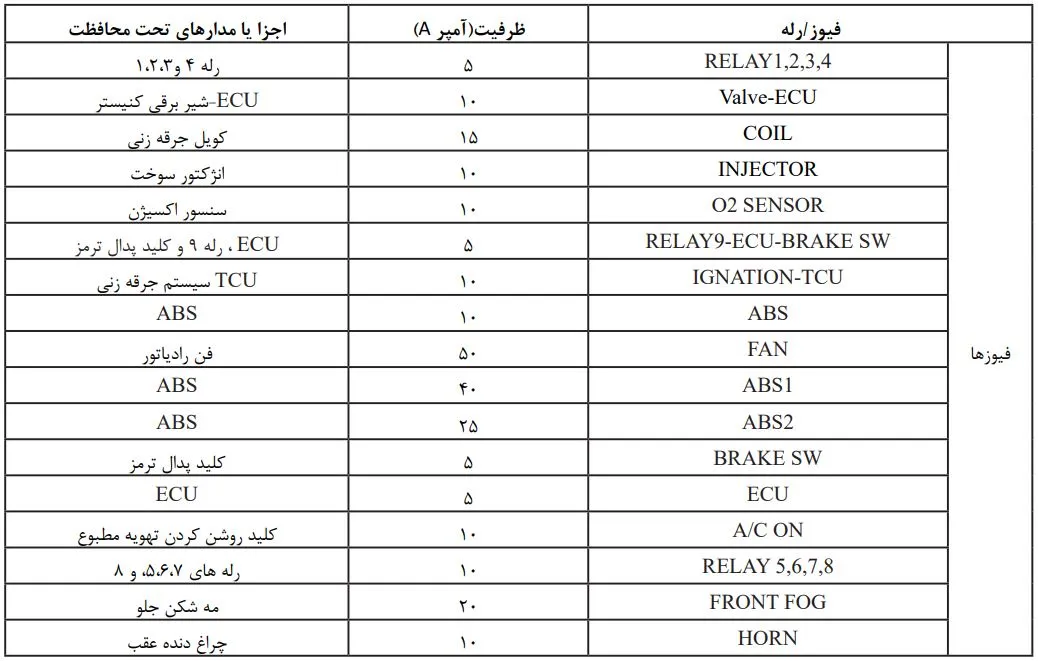

• ابتدا فیوزهای ABS 10A، ABS1 (40A) و ABS2 (25A) را بررسی کنید.
• اگر فیوزها سالم هستند، احتمال خرابی سنسور چرخ، یونیت ABS، سیم‌کشی یا افت ولتاژ باتری وجود دارد.
• روشن شدن چراغ ABS معمولاً فقط با تعویض فیوز برطرف نمی‌شود و بهتر است خطای ABS با دیاگ خوانده شود.

📍 محل جعبه فیوز موتور شاهین: زیر کاپوت، سمت چپ محفظه موتور و نزدیک باتری.

فیوز ایربگ شاهین کدام است؟

در سایپا شاهین فیوز سیستم ایربگ (SRS / Airbag) در جعبه فیوز داخل کابین (زیر داشبورد سمت راننده) قرار دارد و برق یونیت ایربگ را تأمین می‌کند.

اگر چراغ ایربگ شاهین روشن شده است:

• فیوز ایربگ را بررسی کنید.
• سوکت‌های زرد رنگ ایربگ (به‌خصوص زیر صندلی‌ها) را چک کنید.
• با دیاگ، خطای یونیت ایربگ خوانده شود؛ چون روشن شدن چراغ ایربگ همیشه به معنی خرابی فیوز نیست.

📍 محل جعبه فیوز داخل کابین شاهین: زیر داشبورد سمت راننده، پشت قاب محافظ.

فیوز توربو شاهین کدام است؟

در سایپا شاهین توربو (موتور M15T) فیوز جداگانه‌ای با نام ساده «فیوز توربو» وجود ندارد. سیستم توربو توسط ECU موتور، شیر برقی کنترل توربو (Wastegate/Solenoid)، سنسورها و مدارهای مدیریت موتور کنترل می‌شود. جعبه فیوز شاهین شامل فیوزهای جعبه داخل موتور و داخل کابین است.

اگر توربو شاهین عمل نمی‌کند:

• چراغ Check Engine را بررسی کنید.
• خطاهای ECU با دیاگ خوانده شود (مثل خطای فشار بوست).
• شیلنگ‌های هوای توربو، نشتی اینترکولر، شیر برقی توربو و سنسور MAP بررسی شوند.
• فیوزهای ECU و رله اصلی موتور را کنترل کنید.

📍 جعبه فیوز موتور شاهین: زیر کاپوت، نزدیک باتری.

فیوز گیربکس اتوماتیک شاهین CVT کدام است؟

در سایپا شاهین CVT فیوز مستقیمی با عنوان «فیوز گیربکس» به شکل یک فیوز واحد وجود ندارد؛ برق TCU (کامپیوتر گیربکس) و مدارهای کنترلی گیربکس از طریق فیوزهای مربوط به TCU/IGN و ECU تأمین می‌شود.

اگر گیربکس CVT شاهین مشکل دارد:

• اگر دنده درگیر نمی‌شود یا چراغ خطای گیربکس روشن است:
  1. فیوز TCU (10A) را بررسی کنید.
  2. برق و سوکت یونیت گیربکس (TCU) را چک کنید.
  3. خطاهای گیربکس با دیاگ خوانده شود.

📍 محل جعبه فیوز داخل کابین شاهین CVT: زیر داشبورد سمت راننده.
📍 جعبه فیوز موتور: داخل محفظه موتور برای فیوزها و رله‌های قدرت.

فیوز بوق شاهین کجاست؟

در سایپا شاهین مدار بوق شامل کلید بوق روی فرمان، فنر ساعتی (Clock Spring)، BCM و رله بوق است. رله بوق در جعبه فیوز محفظه موتور قرار دارد.

اگر بوق شاهین کار نمی‌کند:

• فیوز بوق و رله بوق را در جعبه فیوز موتور بررسی کنید.
• اگر با فشار دادن بوق صدای رله نمی‌آید، احتمال ایراد در کلید بوق، فنر ساعتی فرمان یا BCM وجود دارد.
• اگر رله عمل می‌کند ولی صدا ندارید، خود بوق‌ها و سیم‌کشی جلوی خودرو را چک کنید.

📍 جعبه فیوز موتور شاهین: زیر کاپوت، نزدیک باتری.
