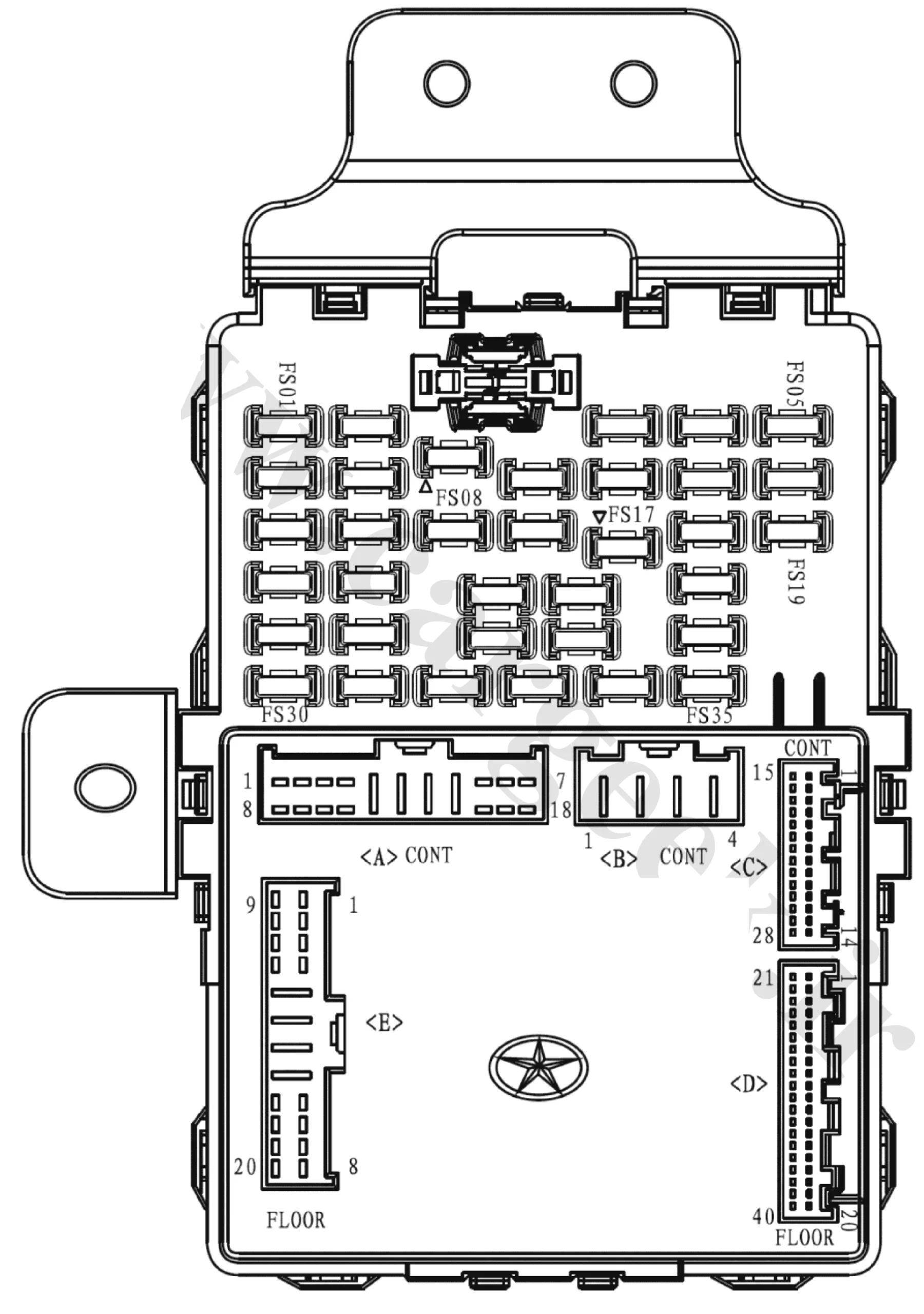

نقشه جعبه فیوز جک S5 با عکس

در جک S5 معمولاً دو جعبه فیوز وجود دارد:

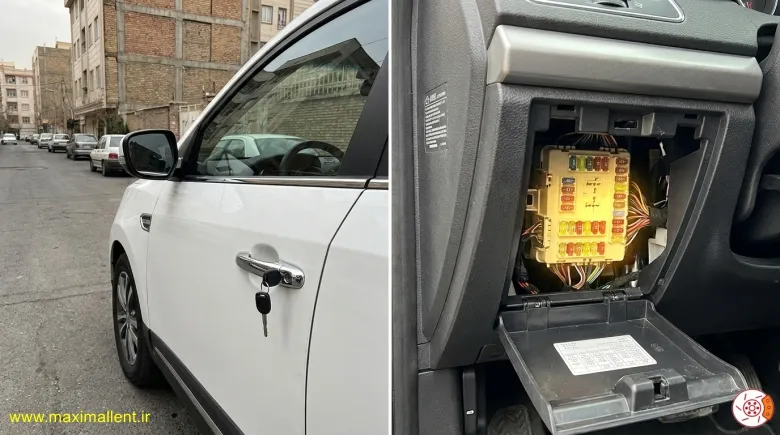

۱) جعبه فیوز داخل کابین

📍 محل: پایین داشبورد سمت راننده (پشت یک قاب محافظ)

این جعبه شامل فیوزهای تجهیزات داخل خودرو است. نقشه چیدمان آن با شماره‌های FS01 تا FS35 است.

چند فیوز مهم:

شماره فیوز	آمپر	کاربرد
FS02	۱۰A	استارت
FS03	۱۰A	کولر
FS08	۱۰A	ضبط
FS09	۱۰A	ایربگ
FS15	۱۵A	فندکی
FS18	۲۰A	قفل مرکزی
FS25	۲۵A	شیشه بالابر
FS35	۲۰A	فلاشر

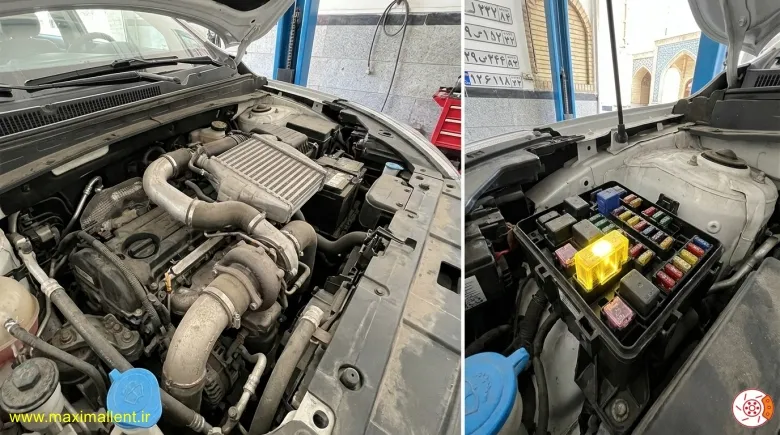

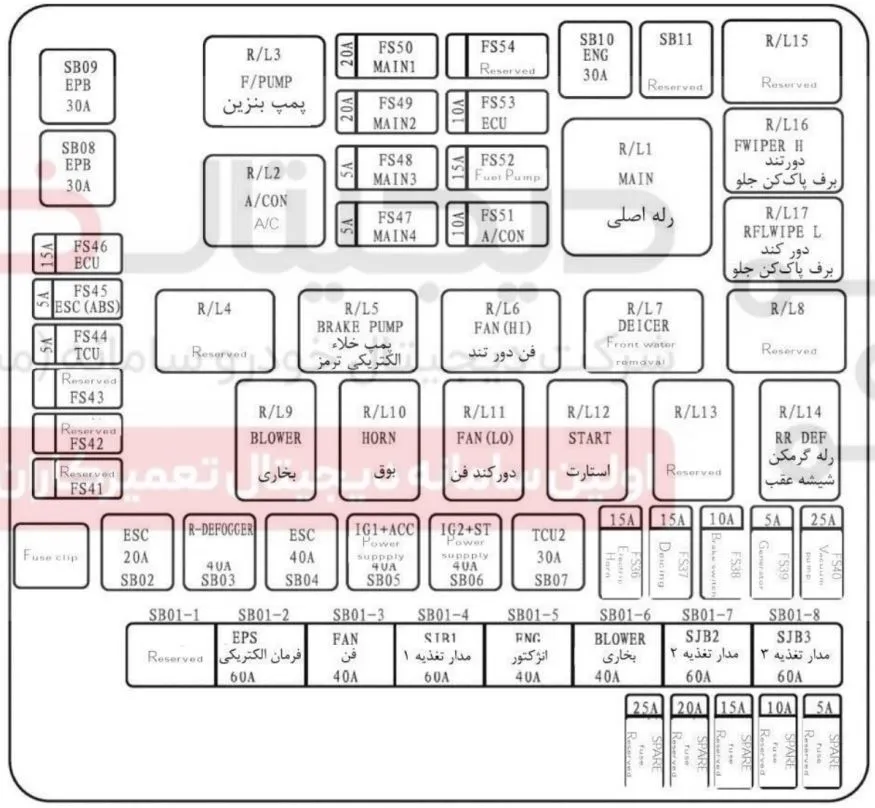

۲) جعبه فیوز محفظه موتور

📍 محل: زیر کاپوت، کنار باتری (سمت چپ محفظه موتور)

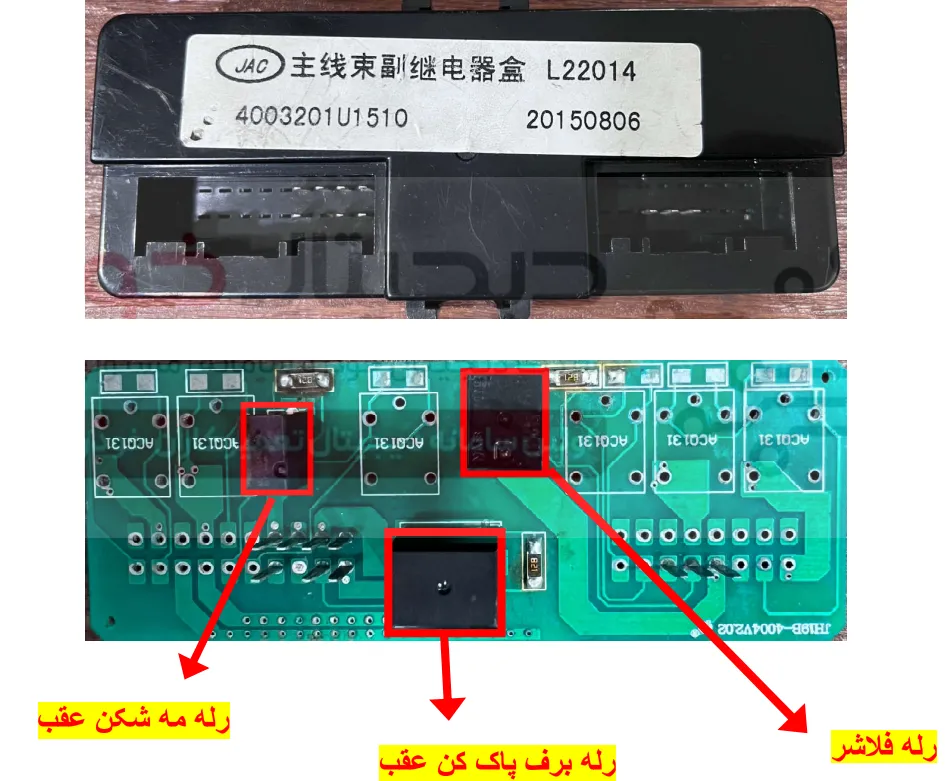

این بخش شامل فیوزهای قدرت و رله‌ها است، مانند:

فن رادیاتور
پمپ بنزین
ECU
ABS/ESC
کمپرسور کولر
مدارهای اصلی موتور

جدول فیوزهای جک S5 (شماره، آمپر و کاربرد)

جک S5 معمولاً دارای جعبه فیوز داخل کابین (پایین داشبورد) و جعبه فیوز محفظه موتور کنار باتری است. شماره‌گذاری فیوزها در نسخه‌های مختلف (دنده‌ای/اتومات و سال ساخت) ممکن است کمی تفاوت داشته باشد.

فیوزهای جعبه داخل کابین جک S5

شماره فیوز	آمپر	کاربرد
PS01	15A	ضبط / رادیو
PS02	10A	صفحه کیلومتر و پشت آمپر
FS01	10A	یونیت BCM (کنترل بدنه)
FS02	10A	استارت
FS03	10A	کولر (A/C)
FS04	10A	پشت آمپر
FS05	10A	آینه وسط برقی / آینه داخلی
FS06	10A	سانروف (در مدل مجهز)
FS08	10A	ضبط
FS09	10A	ایربگ
FS10	10A	فرمان برقی
FS11	10A	مه‌شکن جلو
FS12	10A	چراغ سقف، ضدسرقت، دیاگ
FS13	25A	برف‌پاک‌کن جلو
FS14	20A	گرمکن صندلی
FS15	15A	فندکی
FS16	15A	برق خروجی داخل کابین
FS17	10A	چراغ دنده عقب
FS18	20A	قفل مرکزی
FS20	15A	برف‌پاک‌کن عقب
FS22	25A	سیستم تزریق سوخت / EMS
FS25	25A	شیشه‌بالابر (بالا)
FS30	25A	شیشه‌بالابر (پایین)
FS32	10A	گرمکن شیشه
FS35	20A	فلاشر

چند فیوز مهم جک S5

مورد	شماره فیوز	آمپر
ضبط	PS01 / FS08	15A / 10A
فندکی	FS15	15A
قفل مرکزی	FS18	20A
شیشه بالابر	FS25 و FS30	25A
استارت	FS02	10A
کولر	FS03	10A
ایربگ	FS09	10A
چراغ دنده عقب	FS17	10A

جعبه فیوز جک S5 کجاست؟

در جک S5 دو جعبه فیوز اصلی وجود دارد:

۱) جعبه فیوز داخل کابین

📍 محل: پایینِ سمت چپ داشبورد (سمت راننده)، پشت یک درپوش کوچک.

این جعبه معمولاً شامل فیوزهای تجهیزات داخل خودرو است، مثل:

ضبط
فندکی
قفل مرکزی
شیشه‌بالابر
ایربگ
کولر
چراغ‌ها و تجهیزات بدنه

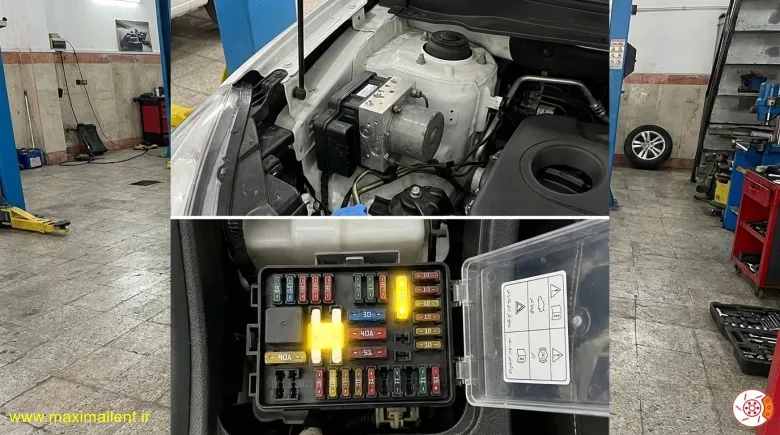

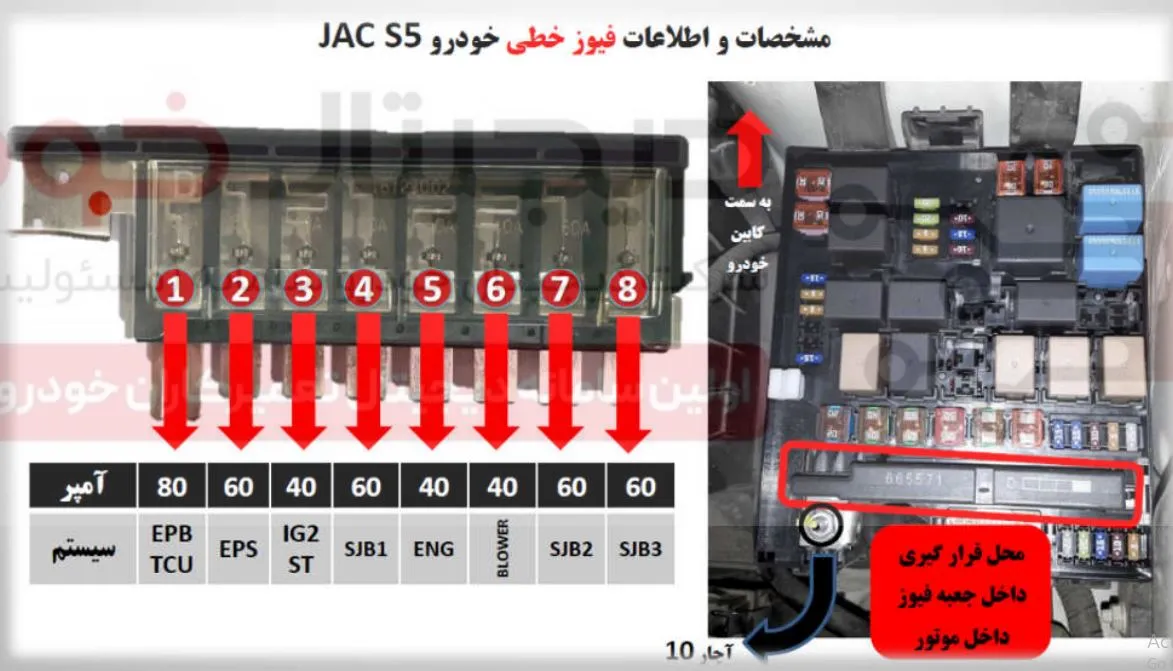

۲) جعبه فیوز داخل محفظه موتور

📍 محل: زیر کاپوت، در قسمت نزدیک باتری (سمت چپ محفظه موتور).

این جعبه شامل فیوزها و رله‌های قدرت است، مثل:

ECU موتور
ABS/ESP
فن رادیاتور
پمپ بنزین
کمپرسور کولر
مدارهای اصلی موتور

نکته: داخل درپوش جعبه فیوز معمولاً یک برچسب نقشه فیوزها وجود دارد که شماره و آمپر هر فیوز را نشان می‌دهد.

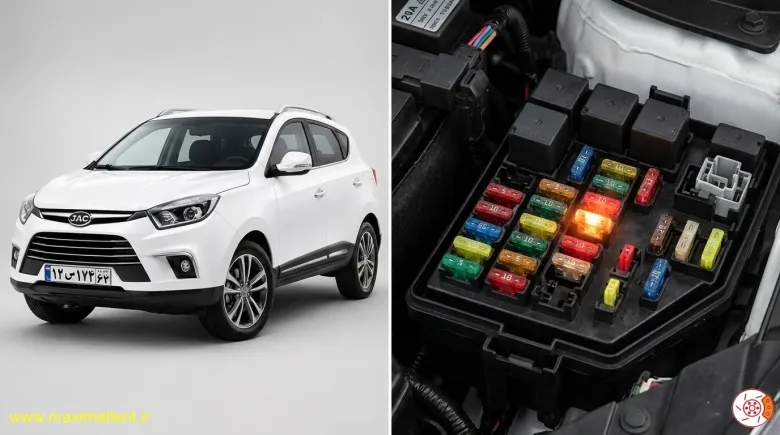

عکس جعبه فیوز جک S5

در جک S5 دو جعبه فیوز اصلی وجود دارد:

📍 محل: پایین داشبورد سمت راننده، پشت یک قاب پلاستیکی محافظ.

شامل فیوزهای مواردی مثل:

ضبط
فندکی
قفل مرکزی
شیشه‌بالابر
ایربگ
کولر و تجهیزات بدنه

جدول آمپر فیوزهای جک S5

در جک S5 (مدل‌های مختلف دنده‌ای و اتومات) آمپر فیوزها ممکن است با توجه به سال ساخت کمی تفاوت داشته باشد. جدول زیر مربوط به چیدمان رایج جعبه فیوز داخل کابین است.

جعبه فیوز داخل کابین جک S5

شماره فیوز	آمپر	کاربرد
PS01	15A	ضبط / رادیو
PS02	10A	پشت آمپر
FS01	10A	یونیت بدنه BCM
FS02	10A	استارت
FS03	10A	کولر A/C
FS04	10A	صفحه کیلومتر
FS05	10A	آینه وسط برقی
FS06	10A	سانروف (در مدل مجهز)
FS08	10A	ضبط
FS09	10A	ایربگ
FS10	10A	فرمان برقی
FS11	10A	مه‌شکن جلو
FS13	25A	برف‌پاک‌کن جلو
FS14	20A	گرمکن صندلی
FS15	15A	فندکی
FS16	15A	برق داخل کابین
FS17	10A	چراغ دنده عقب
FS18	20A	قفل مرکزی
FS20	15A	برف‌پاک‌کن عقب
FS22	25A	سیستم انژکتور / EMS
FS25	25A	شیشه‌بالابر
FS30	25A	شیشه‌بالابر
FS32	10A	گرمکن شیشه
FS35	20A	فلاشر

فیوزهای مهم جک S5:

🔌 فندکی: FS15 – ۱۵ آمپر
🔒 قفل مرکزی: FS18 – ۲۰ آمپر
📻 ضبط: PS01 یا FS08 – ۱۵/۱۰ آمپر
🪟 شیشه‌بالابر: FS25 و FS30 – ۲۵ آمپر
❄️ کولر: FS03 – ۱۰ آمپر
🛑 ایربگ: FS09 – ۱۰ آمپر

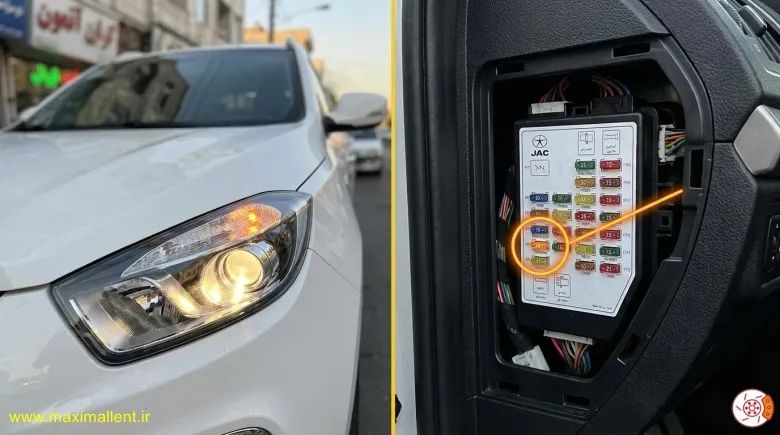

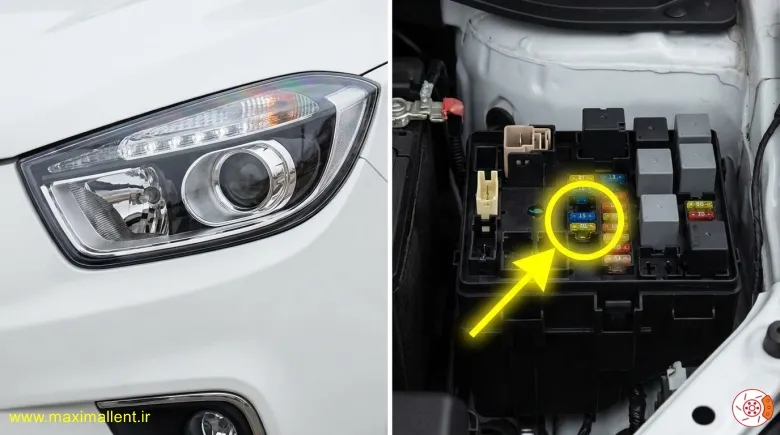

فیوز چراغ جلو جک S5 کدام است؟

در جک S5 مدار چراغ جلو معمولاً در جعبه فیوز داخل کابین (زیر داشبورد سمت راننده) و بخش کنترل برق بدنه قرار دارد. چیدمان دقیق بسته به مدل و سال ساخت ممکن است متفاوت باشد.

راهنمای جعبه فیوز جک S5

مدار	شماره فیوز (رایج)	آمپر	محل
چراغ جلو / سیستم روشنایی	طبق نقشه درپوش جعبه فیوز	معمولاً ۱۰ تا ۱۵ آمپر	جعبه فیوز داخل کابین
چراغ‌های مه‌شکن جلو	FS11	۱۰ آمپر	جعبه فیوز داخل کابین

اگر چراغ جلو جک S5 روشن نمی‌شود:

اگر فقط یک سمت چراغ خاموش است → لامپ، سوکت و سیم‌کشی همان چراغ را بررسی کنید.
اگر هر دو چراغ جلو خاموش هستند → فیوز، رله چراغ و کلید چراغ بررسی شود.
اگر نور پایین یا بالا جداگانه مشکل دارد، باید فیوزهای مربوط به همان مدار بررسی شوند؛ در نقشه‌های سیم‌کشی جک S5 مدار نور بالا و پایین جداگانه مشخص شده است.

📍 محل جعبه فیوز داخل کابین: پایین داشبورد سمت راننده، پشت قاب محافظ.
📍 جعبه فیوز موتور: کنار باتری برای فیوزهای قدرت و رله‌ها.

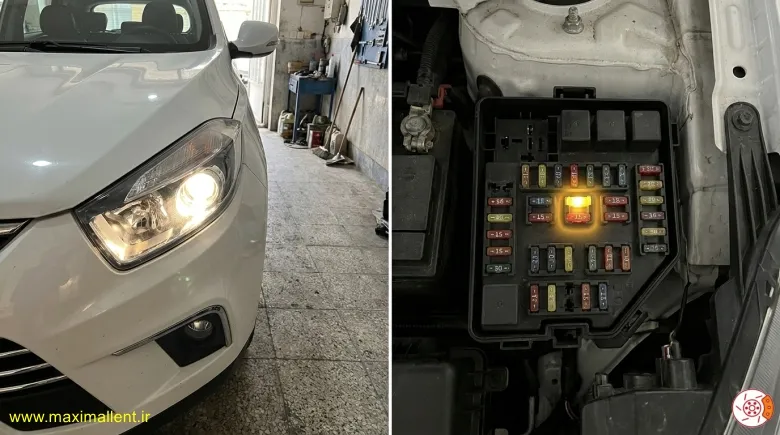

فیوز نور پایین جک S5 کدام است؟

در جک S5 مدار نور پایین (Low Beam) از طریق جعبه فیوز و یونیت برق بدنه کنترل می‌شود. در نقشه‌های سیم‌کشی جک S5، مدار چراغ جلو شامل مسیرهای جداگانه برای نور پایین چپ و راست است.

راهنمای جعبه فیوز جک S5

مدار	شماره فیوز (رایج)	آمپر	محل
نور پایین چراغ جلو	طبق نقشه جعبه فیوز چراغ‌ها	معمولاً ۱۰ آمپر	جعبه فیوز

اگر نور پایین جک S5 روشن نمی‌شود:

اگر فقط یک طرف خاموش است → لامپ، سوکت و سیم‌کشی همان چراغ را بررسی کنید.
اگر هر دو طرف خاموش هستند → فیوز، رله چراغ و کلید چراغ بررسی شود.
در مدل‌های مختلف جک S5 (سال ساخت و تیپ متفاوت) شماره دقیق فیوز ممکن است تغییر کند؛ نوشته روی درپوش جعبه فیوز مرجع دقیق خودرو است.

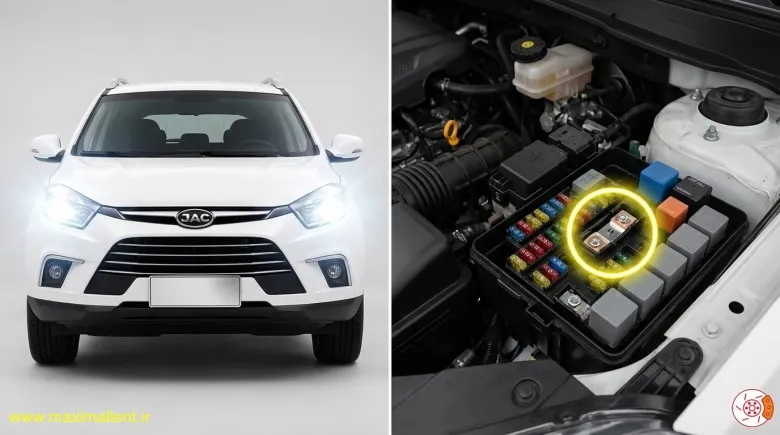

فیوز نور بالا جک S5 کدام است؟

در جک S5 مدار چراغ جلو (نور بالا و پایین) معمولاً در جعبه فیوز محفظه موتور و بخش کنترل برق بدنه قرار دارد. در برخی نسخه‌ها فیوز نور بالا به‌صورت جداگانه برای سمت چپ و راست تعریف شده است.

راهنمای جعبه فیوز جک S5

مدار	شماره فیوز (رایج)	آمپر	محل
نور بالا چراغ جلو	فیوز چراغ جلو (Head Lamp High Beam)	معمولاً ۱۰ آمپر	جعبه فیوز موتور / مدار چراغ‌ها

اگر نور بالای جک S5 کار نمی‌کند:

اگر هر دو نور بالا قطع است → فیوز، رله چراغ و دسته چراغ بررسی شود.
اگر فقط یک سمت خاموش است → لامپ، سوکت و سیم همان چراغ بررسی شود.
اگر نور پایین کار می‌کند ولی نور بالا نه → دسته چراغ روی فرمان یا مدار فرمان چراغ هم بررسی شود.

📍 محل جعبه فیوز موتور: زیر کاپوت، کنار باتری.
📍 محل جعبه فیوز کابین: پایین داشبورد سمت راننده.

فیوز چراغ کوچک جک S5 کدام است؟

در جک S5 مدار چراغ کوچک (Position / Small Lamp) از طریق جعبه فیوز داخل کابین و یونیت برق بدنه (BCM/IPS) کنترل می‌شود. در نقشه‌های برق جک S5، چراغ‌های کوچک جلو و عقب، چراغ پلاک و روشنایی پس‌زمینه در مدار چراغ کوچک قرار دارند.

راهنمای جعبه فیوز جک S5

مدار	شماره فیوز (رایج)	آمپر	محل
چراغ کوچک و چراغ پارک (Position Lamp)	طبق نقشه درپوش جعبه فیوز	معمولاً ۱۰ آمپر	جعبه فیوز داخل کابین

اگر چراغ کوچک جک S5 روشن نمی‌شود:

اگر هر دو طرف خاموش هستند → فیوز، کلید چراغ و یونیت BCM بررسی شود.
اگر فقط یک سمت خاموش است → لامپ، سوکت و سیم‌کشی همان سمت را بررسی کنید.
چراغ‌های عقب کوچک و چراغ پلاک را هم چک کنید؛ چون معمولاً با همین مدار مرتبط هستند.

📍 محل جعبه فیوز داخل کابین: پایین داشبورد سمت راننده، پشت قاب محافظ.

فیوز چراغ ترمز جک S5 کدام است؟

در جک S5 فیوز چراغ ترمز (STOP Lamp / Brake Light) در جعبه فیوز محفظه موتور (زیر کاپوت) قرار دارد. در نقشه‌های رایج جک S5، این مدار با عنوان BRAKE SW مشخص شده است.

راهنمای جعبه فیوز جک S5

مدار	شماره فیوز	آمپر	محل
کلید چراغ ترمز (Brake Switch)	F24	۱۰ آمپر	جعبه فیوز موتور

اگر چراغ ترمز جک S5 روشن نمی‌شود:

فیوز F24 (10A) را بررسی کنید.
کلید چراغ ترمز روی پدال ترمز را چک کنید.
لامپ‌های چراغ عقب و سوکت‌ها را بررسی کنید.
اگر چراغ سوم ترمز هم خاموش است، احتمال خرابی مدار تغذیه یا کلید ترمز بیشتر است.

خلاصه:
✅ فیوز چراغ ترمز جک S5: F24 – ۱۰ آمپر
📍 محل: جعبه فیوز محفظه موتور کنار باتری

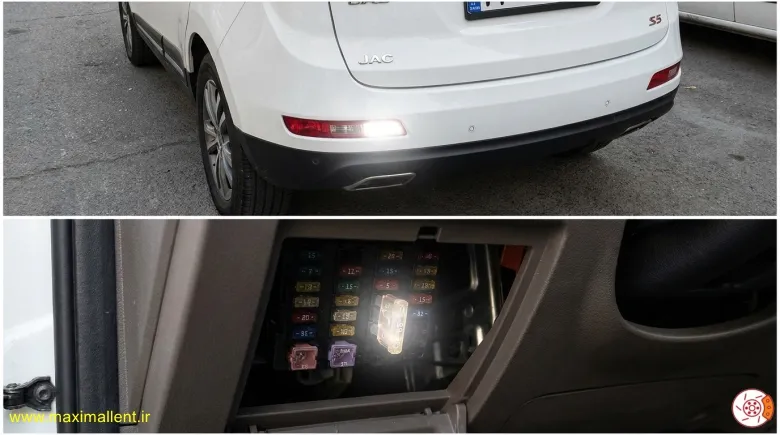

فیوز چراغ دنده عقب جک S5 کدام است؟

در جک S5 فیوز چراغ دنده عقب (Reverse / Backup Lamp) در جعبه فیوز داخل کابین قرار دارد.

راهنمای جعبه فیوز جک S5

مدار	شماره فیوز	آمپر	محل
چراغ دنده عقب (Backup / Reverse)	FS17	۱۰ آمپر	جعبه فیوز داخل کابین

اگر چراغ دنده عقب جک S5 روشن نمی‌شود:

فیوز FS17 (10A) را بررسی کنید.
لامپ‌های عقب و سوکت‌ها را چک کنید.
سنسور دنده عقب روی گیربکس (کلید چراغ عقب) را بررسی کنید.
اگر دوربین عقب هم هنگام دنده عقب فعال نمی‌شود، مدار سنسور دنده عقب و برق آن بررسی شود.

خلاصه:
✅ فیوز چراغ دنده عقب جک S5: FS17 – ۱۰ آمپر
📍 محل: جعبه فیوز داخل کابین، پایین داشبورد سمت راننده

فیوز پمپ بنزین جک S5 کجاست؟

در جک S5 فیوز پمپ بنزین (Fuel Pump / F-PUMP) در جعبه فیوز محفظه موتور (زیر کاپوت) قرار دارد. در برخی نقشه‌های جک S5 موتور ۲.۰، این مدار با فیوز شماره ۵۴ و آمپر ۱۵A مشخص شده و رله پمپ بنزین نیز با عنوان F/PUMP Relay (رله شماره ۳۸) معرفی شده است.

راهنمای جعبه فیوز جک S5

مدار	شماره فیوز	آمپر	محل
پمپ بنزین (Fuel Pump)	F54	۱۵ آمپر	جعبه فیوز موتور
رله پمپ بنزین	Relay 38	—	جعبه رله/فیوز موتور

اگر پمپ بنزین جک S5 کار نمی‌کند:

فیوز F54 (15A) را بررسی کنید.
رله پمپ بنزین را تست کنید.
هنگام باز کردن سوئیچ، باید چند ثانیه صدای پمپ از سمت باک شنیده شود.
برق ورودی به پمپ و خود پمپ نیز بررسی شود.

📍 محل جعبه فیوز موتور: زیر کاپوت، کنار باتری (سمت چپ محفظه موتور).

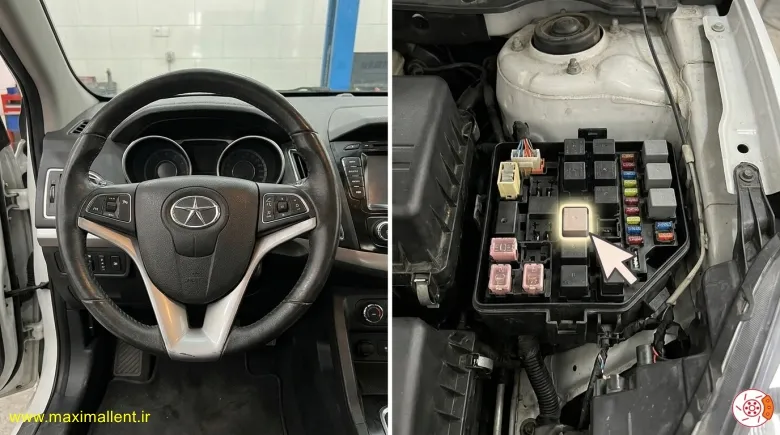

فیوز فن رادیاتور جک S5 کدام است؟

در جک S5 مدار فن رادیاتور (Cooling Fan) در جعبه فیوز محفظه موتور، کنار باتری قرار دارد. فیوزهای فن معمولاً از نوع فیوزهای قدرت (Maxi Fuse) هستند و همراه با رله‌های فن کار می‌کنند.

راهنمای جعبه فیوز جک S5

مدار	فیوز (رایج)	آمپر	محل
فن رادیاتور / فن خنک‌کننده موتور	فیوز فن (Cooling Fan)	معمولاً ۳۰ تا ۴۰ آمپر	جعبه فیوز موتور
رله فن رادیاتور	Cooling Fan Relay	—	جعبه رله و فیوز موتور

اگر فن رادیاتور جک S5 روشن نمی‌شود:

فیوز فن در جعبه فیوز موتور را بررسی کنید.
رله فن را تست کنید.
موتور فن، سوکت فن و سیم‌کشی را بررسی کنید.
سنسور دمای آب و فرمان ECU نیز می‌تواند باعث روشن نشدن فن شود.

📍 محل جعبه فیوز موتور: زیر کاپوت، کنار باتری.

فیوز کولر جک S5 کدام است؟

در جک S5 مدار کولر (A/C) از چند بخش تشکیل شده است و فقط یک فیوز ندارد. فیوز اصلی فرمان کولر در جعبه فیوز داخل کابین قرار دارد و رله کمپرسور در جعبه فیوز موتور است.

مدار	شماره فیوز	آمپر	محل
کولر (A/C Control)	FS03	۱۰ آمپر	جعبه فیوز داخل کابین
رله کمپرسور کولر (A/C Relay)	رله A/CON	—	جعبه فیوز موتور

اگر کولر جک S5 روشن نمی‌شود:

فیوز FS03 (10A) را بررسی کنید.
رله کمپرسور کولر را در جعبه فیوز موتور چک کنید.
درگیر شدن کلاچ کمپرسور را هنگام زدن دکمه A/C بررسی کنید.
فشار گاز کولر و سنسور فشار کولر نیز باید بررسی شود.

خلاصه:
✅ فیوز کولر جک S5: FS03 – ۱۰ آمپر
📍 محل: جعبه فیوز داخل کابین، پایین داشبورد سمت راننده
✅ رله کمپرسور: جعبه فیوز موتور کنار باتری

فیوز کمپرسور کولر جک S5 کدام است؟

در جک S5 فیوز مربوط به کمپرسور کولر (A/C Compressor) در جعبه فیوز محفظه موتور (زیر کاپوت، کنار باتری) قرار دارد. در نقشه‌های رایج جک S5 این مدار با عنوان A/CON مشخص شده است.

مدار	شماره فیوز	آمپر	محل
کمپرسور کولر (A/CON)	F55	۱۰ آمپر	جعبه فیوز موتور
رله کمپرسور کولر	A/CON Relay (رله ۳۹)	—	جعبه فیوز/رله موتور

اگر کمپرسور کولر جک S5 درگیر نمی‌شود:

فیوز F55 (10A) را بررسی کنید.
رله A/CON را تست کنید.
برق ورودی به کلاچ کمپرسور را چک کنید.
فشار گاز کولر و سنسور فشار کولر نیز بررسی شود.

📍 محل جعبه فیوز موتور: زیر کاپوت، نزدیک باتری (سمت چپ محفظه موتور).

فیوز بخاری جک S5 کدام است؟

در جک S5 بخاری از سیستم تهویه (Heater/Blower) استفاده می‌کند و فیوز اصلی مربوط به موتور فن بخاری (Blower Motor) در جعبه فیوز محفظه موتور، کنار باتری قرار دارد.

مدار	شماره فیوز	آمپر	محل
فن بخاری / موتور دمنده (BLOWER)	فیوز ۳۰	حدود ۴۰ آمپر	جعبه فیوز موتور
رله فن بخاری (BLOWER Relay)	رله شماره ۵۲	—	جعبه فیوز موتور

اگر بخاری جک S5 باد نمی‌زند:

فیوز BLOWER (40A) را بررسی کنید.
رله فن بخاری را تست کنید.
مقاومت فن (مقاومت بخاری)، موتور دمنده و سوکت‌ها بررسی شوند.
اگر باد می‌آید ولی گرم نیست، مشکل معمولاً از فیوز نیست؛ باید سطح مایع خنک‌کننده، ترموستات و مسیر گرمایش بررسی شود.

📍 محل جعبه فیوز موتور: زیر کاپوت، کنار باتری.

فیوز ضبط جک S5 کدام است؟

در جک S5 فیوز ضبط (Radio / Audio System) در جعبه فیوز داخل کابین، پایین داشبورد سمت راننده قرار دارد.

راهنمای جعبه فیوز جک S5

مدار	شماره فیوز	آمپر	محل
ضبط / سیستم صوتی	PS01	۱۵ آمپر	جعبه فیوز داخل کابین
مدار کمکی ضبط	FS08	۱۰ آمپر	جعبه فیوز داخل کابین

اگر ضبط جک S5 روشن نمی‌شود:

ابتدا فیوز PS01 (15A) را بررسی کنید.
فیوز FS08 (10A) را هم چک کنید.
اگر فیوزها سالم هستند، برق پشت ضبط، سوکت‌ها و یونیت مالتی‌مدیا بررسی شود.
در بعضی مدل‌ها با قطع باتری یا ایراد یونیت، ضبط نیاز به ریست دارد.

📍 محل جعبه فیوز کابین: پایین داشبورد سمت راننده، پشت قاب محافظ.

⚠️ توجه: جک S5 در سال‌های مختلف (دنده‌ای/اتومات و قبل یا بعد از فیس‌لیفت) ممکن است کمی تفاوت در شماره‌گذاری داشته باشد؛ نوشته روی درپوش جعبه فیوز همان خودرو دقیق‌ترین مرجع است.

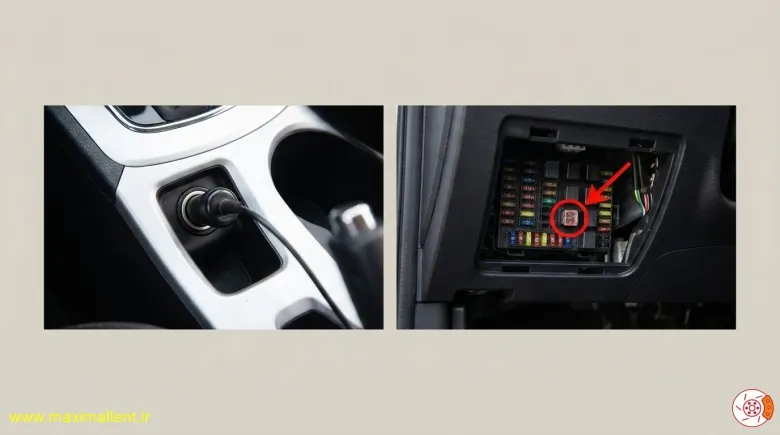

فیوز فندکی جک S5 کدام است؟

در جک S5 فیوز فندکی (Cigarette Lighter / Power Outlet) در جعبه فیوز داخل کابین، پایین داشبورد سمت راننده قرار دارد.

راهنمای جعبه فیوز جک S5

مدار	شماره فیوز	آمپر	محل
فندکی / خروجی برق ۱۲ ولت	FS15	۱۵ آمپر	جعبه فیوز داخل کابین

اگر فندکی جک S5 کار نمی‌کند:

فیوز FS15 (15A) را بررسی کنید.
اگر فیوز سالم است، سوکت فندکی، سیم مثبت و اتصال بدنه را چک کنید.
گاهی گیر کردن یا اتصال کوتاه شارژرهای فندکی باعث سوختن همین فیوز می‌شود.

📍 محل جعبه فیوز کابین: زیر داشبورد سمت راننده، پشت درپوش پلاستیکی.

فیوز شیشه‌بالابر جک S5 کدام است؟

در جک S5 فیوزهای شیشه‌بالابر در جعبه فیوز داخل کابین (پایین داشبورد سمت راننده) قرار دارند.

مدار	شماره فیوز	آمپر	محل
بالا رفتن شیشه‌ها (Glass UP)	FS25	۲۵ آمپر	جعبه فیوز داخل کابین
پایین آمدن شیشه‌ها (Glass DOWN)	FS30	۲۵ آمپر	جعبه فیوز داخل کابین

اگر شیشه‌بالابر جک S5 کار نمی‌کند:

اگر همه شیشه‌ها از کار افتاده‌اند → فیوزهای FS25 و FS30 و برق یونیت شیشه‌بالابر بررسی شود.
اگر فقط یک شیشه کار نمی‌کند → احتمال خرابی کلید همان در، موتور شیشه‌بالابر یا سیم‌کشی بیشتر است.
اگر شیشه گیر کرده و بالا نمی‌رود، موتور و مکانیزم بالابر هم بررسی شود.

📍 محل جعبه فیوز: پایین داشبورد سمت راننده، پشت قاب محافظ.

فیوز قفل مرکزی جک S5 کدام است؟

در جک S5 فیوز قفل مرکزی (Door Lock / Central Lock) در جعبه فیوز داخل کابین قرار دارد.

مدار	شماره فیوز	آمپر	محل
قفل مرکزی (Door Lock)	FS18	۲۰ آمپر	جعبه فیوز داخل کابین

📍 محل جعبه فیوز کابین: پایین داشبورد سمت راننده، پشت قاب محافظ.

اگر قفل مرکزی جک S5 کار نمی‌کند:

فیوز FS18 (20A) را بررسی کنید.
باتری ریموت و عملکرد ریموت را چک کنید.
یونیت BCM (کامپیوتر بدنه) و عملگرهای قفل درها بررسی شوند.
اگر فقط یک درب قفل نمی‌شود، احتمال خرابی موتور قفل همان درب یا سیم‌کشی بیشتر است.

خلاصه:
✅ فیوز قفل مرکزی جک S5: FS18 – ۲۰ آمپر
📍 محل: جعبه فیوز داخل کابین، زیر داشبورد سمت راننده

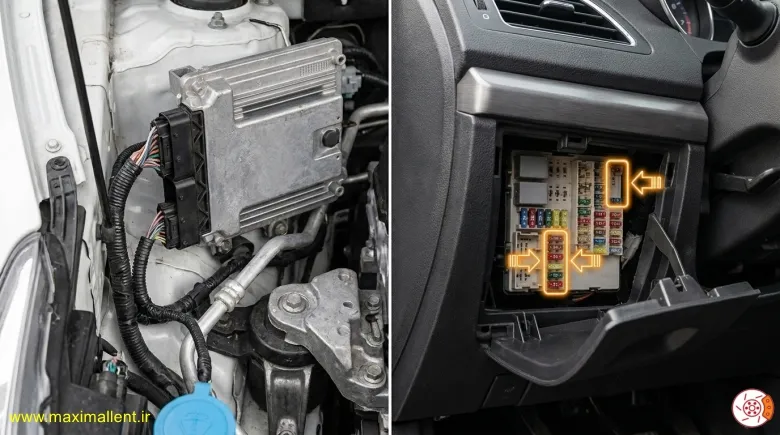

فیوز ECU جک S5 کدام است؟

در جک S5 تغذیه ECU موتور (کامپیوتر موتور) معمولاً از جعبه فیوز محفظه موتور (زیر کاپوت، کنار باتری) تأمین می‌شود. همچنین یک فیوز مرتبط با سیستم کنترل موتور در جعبه فیوز داخل کابین وجود دارد.

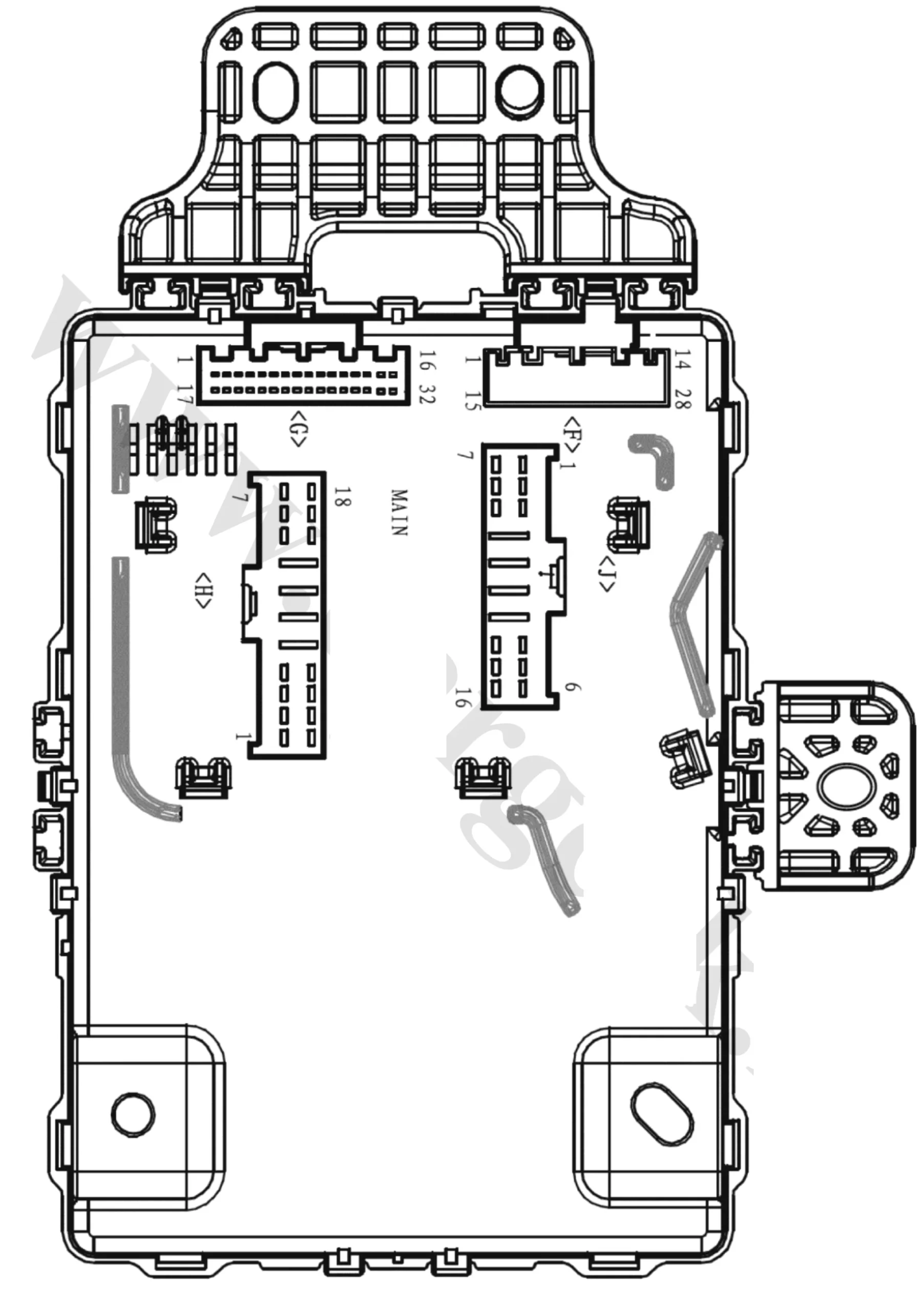

راهنمای جعبه فیوز جک S5

مدار	شماره فیوز	آمپر	محل
ECU / سیستم کنترل موتور (EMS)	FS22	۲۵ آمپر	جعبه فیوز داخل کابین
مدارهای اصلی ECU و موتور	در جعبه فیوز موتور (طبق برچسب روی درپوش)	—	کنار باتری

اگر ECU جک S5 برق ندارد یا خودرو روشن نمی‌شود:

فیوز FS22 (25A) را بررسی کنید.
فیوزها و رله‌های جعبه موتور کنار باتری را چک کنید.
رله اصلی موتور (Main Relay) و برق مثبت ECU بررسی شود.
اگر دیاگ به ECU وصل نمی‌شود، ابتدا تغذیه ECU و فیوزها بررسی شوند.

📍 جعبه فیوز داخل کابین: پایین داشبورد سمت راننده
📍 جعبه فیوز موتور: زیر کاپوت، کنار باتری

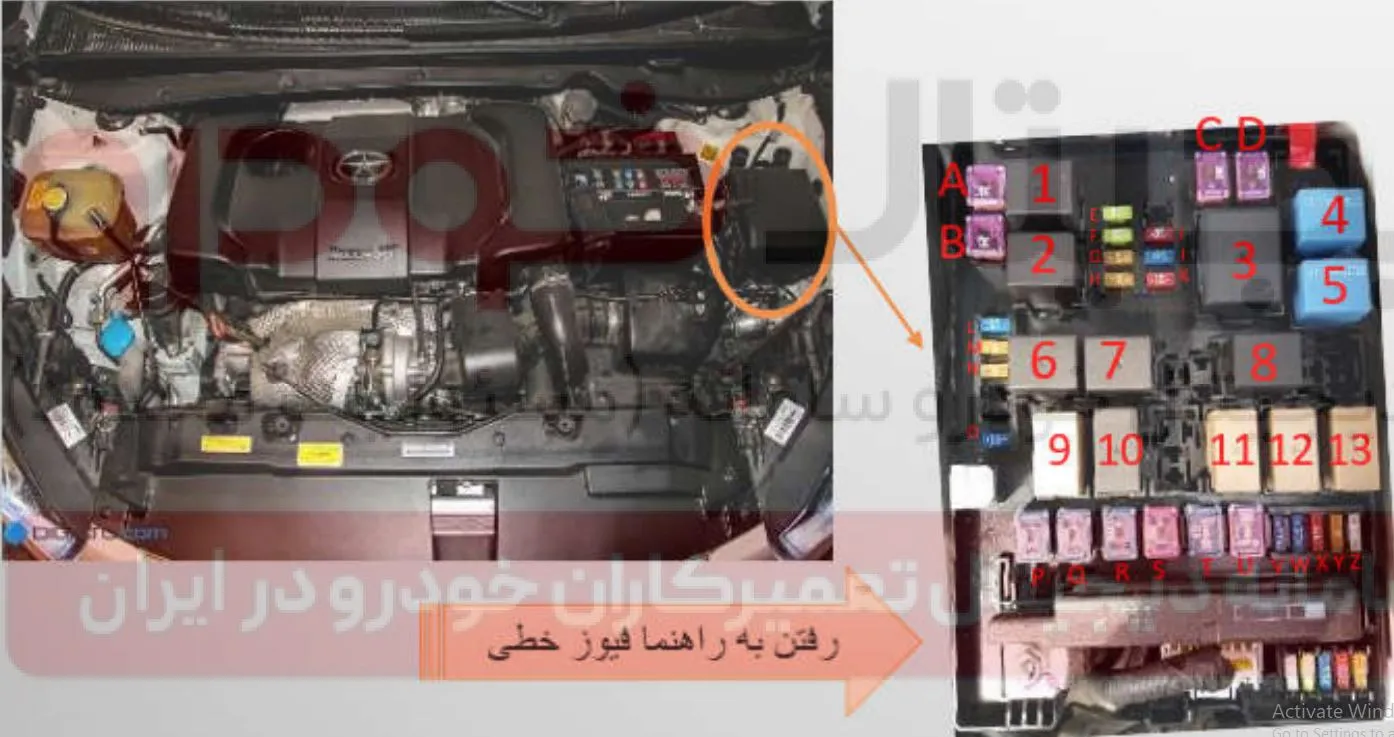

فیوز ABS جک S5 کدام است؟

در جک S5 فیوز سیستم ABS (ترمز ضدقفل) در جعبه فیوز محفظه موتور (زیر کاپوت، کنار باتری) قرار دارد. در برخی نقشه‌های جک S5 موتور ۲.۰، فیوز ABS با عنوان ABS System مشخص شده است.

راهنمای جعبه فیوز جک S5

مدار	شماره فیوز	آمپر	محل
ABS (سیستم ترمز ضدقفل)	F17	۵ آمپر	جعبه فیوز موتور
برق اصلی یونیت ABS (در برخی نسخه‌ها)	فیوز قدرت ABS	معمولاً ۳۰ تا ۴۰ آمپر	جعبه فیوز موتور

اگر چراغ ABS جک S5 روشن شده است:

فیوز ABS را بررسی کنید.
سوکت و سیم‌کشی یونیت ABS را چک کنید.
سنسورهای ABS روی چرخ‌ها را بررسی کنید.
با دیاگ، کد خطای ABS خوانده شود.

📍 محل جعبه فیوز موتور: زیر کاپوت، کنار باتری.
📍 جعبه فیوز داخل کابین: پایین داشبورد سمت راننده.

فیوز ایربگ جک S5 کدام است؟

در جک S5 فیوز سیستم ایربگ (SRS / Airbag) در جعبه فیوز داخل کابین، پایین داشبورد سمت راننده قرار دارد.

راهنمای جعبه فیوز جک S5

مدار	شماره فیوز	آمپر	محل
ایربگ (SRS / Airbag)	FS09	۱۰ آمپر	جعبه فیوز داخل کابین

اگر چراغ ایربگ جک S5 روشن شده است:

فیوز FS09 (10A) را بررسی کنید.
سوکت‌های زیر صندلی‌ها (مخصوصاً سوکت‌های زرد ایربگ) را چک کنید.
با دیاگ، خطای یونیت ایربگ خوانده شود؛ چون روشن شدن چراغ ایربگ همیشه به معنی سوختن فیوز نیست.

📍 محل جعبه فیوز کابین: پایین داشبورد سمت راننده، پشت قاب محافظ.

فیوز توربو جک S5 کدام است؟

در جک S5 توربو (موتور ۲.۰ توربو) معمولاً فیوز جداگانه‌ای با عنوان «Turbo» وجود ندارد؛ عملکرد توربو به‌صورت مکانیکی است و توسط ECU، شیر برقی کنترل توربو (Wastegate/Solenoid)، سنسورها و سیستم مدیریت موتور کنترل می‌شود.

فیوزهای مرتبط با سیستم توربو معمولاً زیر مجموعه سیستم کنترل موتور (EMS) هستند:

مدار مرتبط	شماره فیوز (رایج)	آمپر	محل
سیستم مدیریت موتور / EMS (مرتبط با ECU و توربو)	FS22	۲۵ آمپر	جعبه فیوز داخل کابین
برق‌های اصلی ECU و عملگرهای موتور	طبق برچسب جعبه فیوز	متغیر	جعبه فیوز موتور کنار باتری

اگر توربو جک S5 کار نمی‌کند:

چراغ چک موتور را با دیاگ بررسی کنید.
شیلنگ‌های هوای توربو، اینترکولر و نشتی هوا را چک کنید.
شیر برقی کنترل توربو و سنسور فشار بوست (MAP) بررسی شود.
فیوزهای ECU و EMS را بررسی کنید.

📍 جعبه فیوز کابین: پایین داشبورد سمت راننده
📍 جعبه فیوز موتور: کنار باتری زیر کاپوت

فیوز گیربکس اتوماتیک جک S5 کدام است؟

در جک S5 اتوماتیک فیوز جداگانه‌ای با عنوان ساده «گیربکس» در همه نسخه‌ها وجود ندارد؛ برق TCU (کامپیوتر گیربکس اتوماتیک)، سلونوئیدها و مدار کنترل گیربکس از طریق جعبه فیوز موتور و مدارهای کنترل موتور تأمین می‌شود. چیدمان فیوزها در مدل‌های مختلف S5 ممکن است متفاوت باشد.

راهنمای جعبه فیوز جک S5

موارد مرتبط:

مدار	محل بررسی	توضیح
TCU / کنترل گیربکس اتوماتیک	جعبه فیوز موتور کنار باتری	فیوز مربوط به کنترل گیربکس طبق برچسب درپوش جعبه فیوز
Shift mechanism (مکانیزم تعویض دنده)	جعبه فیوز داخل کابین	FS34 – ۱۰ آمپر (در برخی نقشه‌ها)
EMS / ECU موتور (مرتبط با ارتباط گیربکس)	جعبه فیوز داخل کابین	FS22 – ۲۵ آمپر

اگر گیربکس اتوماتیک جک S5 مشکل دارد:

اگر روی صفحه D یا R نشان داده نمی‌شود → فیوزهای TCU، برق یونیت گیربکس و دسته‌دنده بررسی شود.
اگر خودرو در حالت اضطراری (Limp Mode) مانده → با دیاگ خطاهای TCU خوانده شود.
اگر دنده درگیر نمی‌شود → علاوه بر فیوز، روغن گیربکس، سلونوئیدها و یونیت گیربکس بررسی شوند.

📍 جعبه فیوز موتور: زیر کاپوت کنار باتری
📍 جعبه فیوز کابین: پایین داشبورد سمت راننده

فیوز بوق جک S5 کجاست؟

در جک S5 مدار بوق (Horn) از طریق رله بوق و جعبه فیوز محفظه موتور کنترل می‌شود. جعبه فیوز موتور در زیر کاپوت، کنار باتری قرار دارد.

راهنمای جعبه فیوز جک S5

مدار	محل بررسی	آمپر
فیوز بوق (Horn)	جعبه فیوز موتور	معمولاً ۱۵ آمپر
رله بوق	جعبه رله/فیوز موتور	—

اگر بوق جک S5 کار نمی‌کند:

فیوز بوق را در جعبه فیوز موتور بررسی کنید.
رله بوق را تست کنید.
خود بوق‌ها، سوکت‌ها و سیم‌کشی جلوی خودرو را چک کنید.
اگر با فشردن فرمان هیچ صدای رله هم شنیده نمی‌شود، کلید بوق روی فرمان یا فنر ساعتی (Clock Spring) هم می‌تواند ایراد داشته باشد.

📍 جعبه فیوز موتور: زیر کاپوت، کنار باتری
📍 جعبه فیوز داخل کابین: پایین داشبورد سمت راننده

فیوز استارت جک S5 کدام است؟

در جک S5 فیوز مدار استارت (START) در جعبه فیوز داخل کابین، پایین داشبورد سمت راننده قرار دارد.

راهنمای جعبه فیوز جک S5

مدار	شماره فیوز	آمپر	محل
استارت (START)	FS02	۱۰ آمپر	جعبه فیوز داخل کابین

اگر جک S5 استارت نمی‌زند:

فیوز FS02 (10A) را بررسی کنید.
رله استارت و برق ورودی به استارت را چک کنید.
باتری و اتصالات سر باتری را بررسی کنید.
در مدل اتومات، وضعیت سوئیچ ترمز/موقعیت دسته‌دنده (P یا N) و فرمان TCU نیز می‌تواند مانع استارت شود.

📍 جعبه فیوز داخل کابین: زیر داشبورد سمت راننده، پشت قاب محافظ.
📍 جعبه فیوز موتور: زیر کاپوت، کنار باتری (برای رله‌ها و فیوزهای قدرت).
