راهنمای جعبه فیوز ۴۰۵ + نقشه و تصاویر

فیوز فن رادیاتور پژو ۴۰۵ کدام شماره است؟

فن رادیاتور پژو ۴۰۵ وظیفه خنک کردن موتور را دارد و برق آن به دلیل مصرف جریان بالا، از طریق فیوزهای قدرت و رله فن محافظت می‌شود. اگر فن روشن نمی‌شود، علاوه بر فیوز باید رله، فشنگی آب و خود موتور فن هم بررسی شوند.

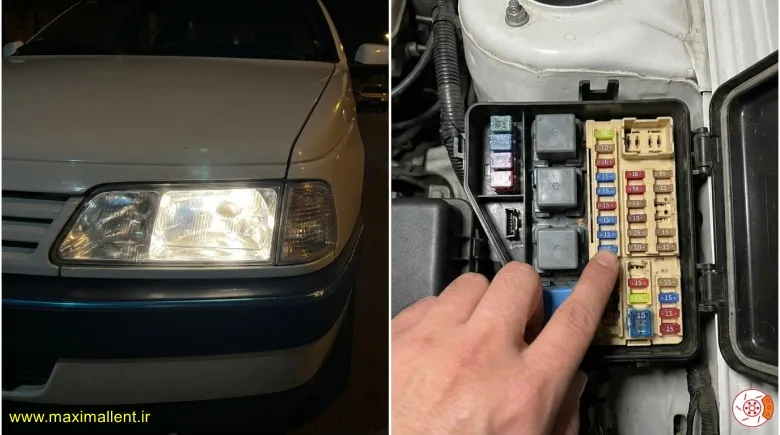

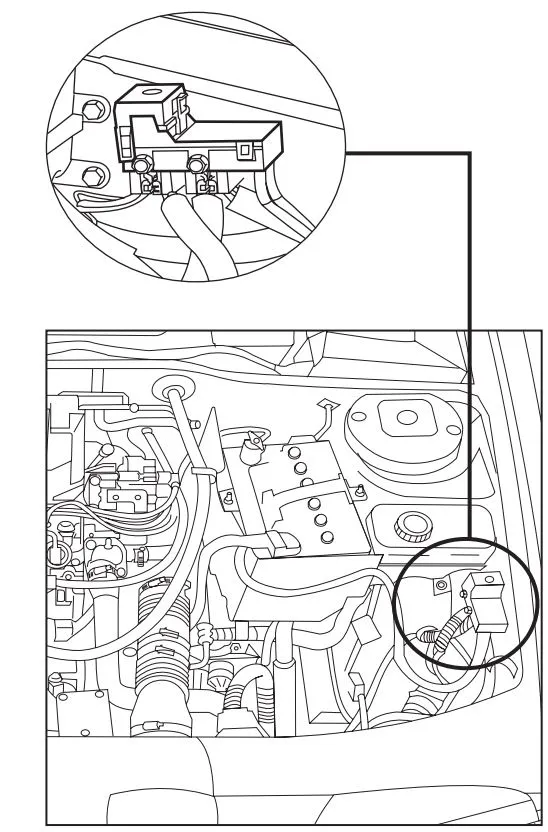

محل فیوز فن پژو ۴۰۵

فیوز فن رادیاتور پژو ۴۰۵ در جعبه فیوز داخل محفظه موتور قرار دارد.

محل جعبه:

• داخل کاپوت خودرو
• نزدیک باتری
• داخل جعبه فیوز و رله کنار موتور

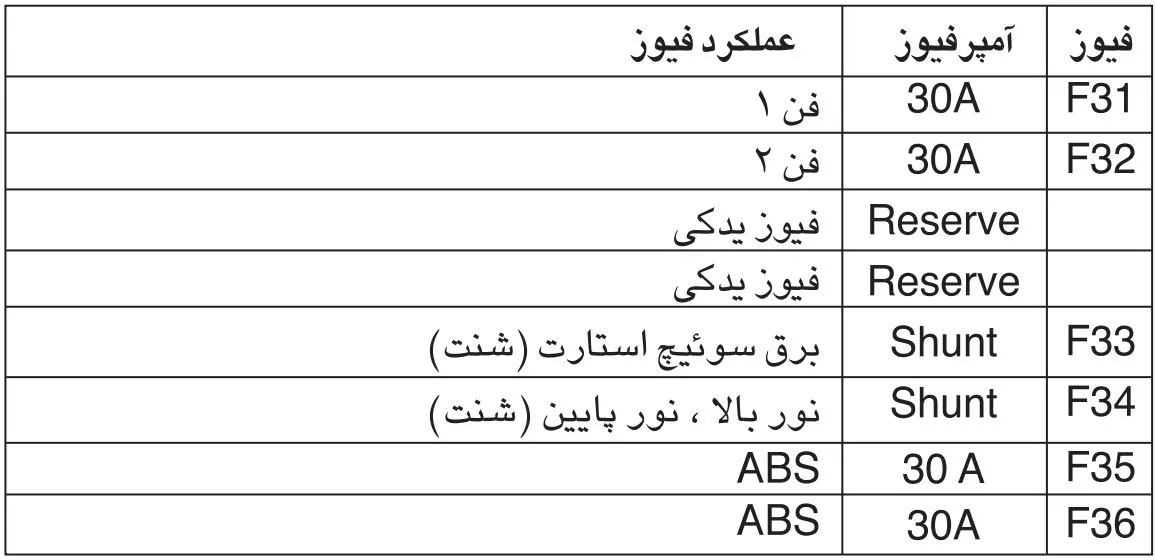

فیوز فن پژو ۴۰۵ کدام شماره است؟

در بیشتر مدل‌های پژو ۴۰۵ GLX، مدار فن رادیاتور با فیوزهای قدرت در جعبه فیوز موتور محافظت می‌شود:

توجه: شماره فیوز فن در پژو ۴۰۵ با توجه به سال تولید، نوع سیستم برق (انژکتوری یا کاربراتوری) و مدل جعبه فیوز ممکن است متفاوت باشد. نقشه روی درپوش جعبه فیوز همان خودرو دقیق‌ترین مرجع است.

علائم خرابی فیوز فن پژو ۴۰۵

بالا رفتن آمپر آب

اگر فیوز فن بسوزد، فن روشن نمی‌شود و دمای موتور بالا می‌رود.

روشن نشدن فن هنگام گرم شدن موتور

وقتی دمای موتور بالا می‌رود، فن باید وارد مدار شود. اگر هیچ صدایی از فن شنیده نمی‌شود، فیوز و رله‌ها باید بررسی شوند.

کار کردن فقط یکی از دورهای فن

اگر فن فقط دور کند یا فقط دور تند کار می‌کند، احتمال خرابی یکی از فیوزها، رله‌ها یا مقاومت فن وجود دارد.

اگر فیوز فن سالم است ولی فن کار نمی‌کند

موارد زیر را بررسی کن:

• رله فن
• موتور فن رادیاتور
• فشنگی یا سنسور دمای آب
• مقاومت فن
• سیم‌کشی و سوکت‌ها

روش بررسی فیوز فن

1. خودرو را خاموش کن.
2. فیوزهای فن داخل جعبه فیوز موتور را خارج کن.
3. ظاهر فیوز را بررسی کن.
4. اگر تیغه یا رشته داخلی قطع شده باشد، فیوز سوخته است.
5. فیوز جدید را فقط با همان آمپر جایگزین کن.

نکات مهم

• از فیوز آمپربالاتر استفاده نکن؛ ممکن است باعث سوختن سیم‌کشی شود.
• اگر فیوز فن دوباره می‌سوزد، احتمال خرابی موتور فن یا وجود اتصال کوتاه وجود دارد.
• بالا رفتن آمپر آب را جدی بگیر؛ کار نکردن فن می‌تواند باعث جوش آوردن موتور شود.

فیوز کولر پژو ۴۰۵ کجاست؟

سیستم کولر پژو ۴۰۵ شامل بخش‌هایی مثل کمپرسور کولر، کلاچ کمپرسور، رله کولر و فن‌ها است. برق این مدارها توسط فیوز محافظت می‌شود تا در صورت ایجاد اتصالی، به سیم‌کشی و قطعات کولر آسیب وارد نشود.

محل فیوز کولر پژو ۴۰۵

فیوز مربوط به کولر پژو ۴۰۵ معمولاً در جعبه فیوز داخل کابین قرار دارد.

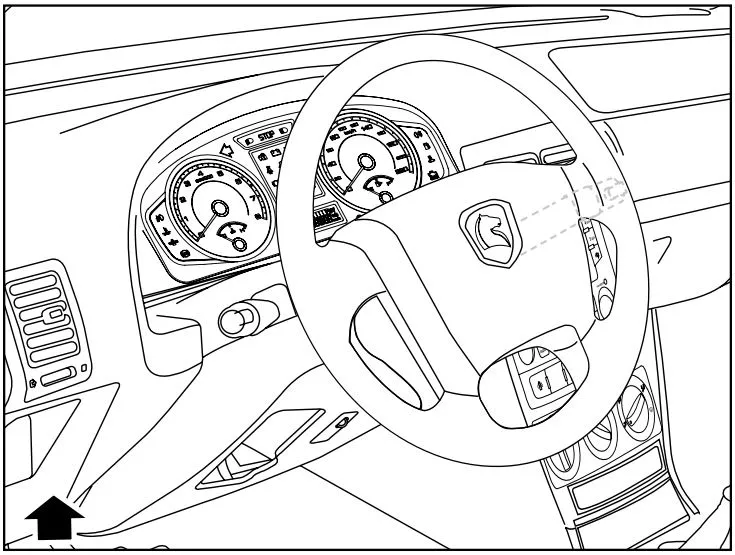

محل جعبه فیوز:

• زیر داشبورد سمت راننده
• پایین فرمان
• پشت قاب پلاستیکی جعبه فیوز

برای دسترسی:

1. خودرو را خاموش کن.
2. درپوش جعبه فیوز را باز کن.
3. نقشه روی درپوش را بررسی کن.
4. فیوز مربوط به کولر یا مدار تهویه را پیدا کن.

فیوز کولر پژو ۴۰۵ کدام است؟

در بیشتر مدل‌های پژو ۴۰۵، سیستم کولر معمولاً یک فیوز اختصاصی با عنوان ساده «کولر» ندارد و مدار آن از چند بخش مختلف تغذیه می‌شود:

شماره دقیق فیوز در پژو ۴۰۵ با توجه به سال تولید و نوع سیستم برق خودرو متفاوت است؛ بنابراین نقشه روی درپوش جعبه فیوز همان خودرو بهترین مرجع است.

علائم خرابی فیوز کولر پژو ۴۰۵

روشن نشدن کولر با زدن کلید AC

اگر چراغ کلید کولر روشن نمی‌شود یا هیچ واکنشی وجود ندارد، ابتدا فیوز و برق ورودی بررسی شود.

وصل نشدن کمپرسور کولر

اگر فن‌ها کار می‌کنند اما کمپرسور درگیر نمی‌شود، مشکل می‌تواند از فیوز، رله کولر، کلاچ کمپرسور یا فشار گاز باشد.

قطع شدن همزمان فن و کولر

در بعضی موارد خرابی مدار فن‌ها باعث می‌شود کولر هم عملکرد صحیح نداشته باشد.

اگر فیوز کولر سالم است ولی کولر کار نمی‌کند

موارد زیر باید بررسی شوند:

• رله کولر
• رله فن‌ها
• کلید AC
• سنسور فشار گاز کولر
• کلاچ کمپرسور
• مقدار گاز کولر
• سیم‌کشی و سوکت کمپرسور

روش بررسی فیوز کولر پژو ۴۰۵

1. خودرو را خاموش کن.
2. فیوز مربوط به مدار کولر را خارج کن.
3. قسمت شفاف فیوز را بررسی کن.
4. اگر رشته فلزی داخل آن قطع شده باشد، فیوز سوخته است.
5. فیوز جدید را فقط با همان آمپر جایگزین کن.

نکات مهم

• از فیوز با آمپر بالاتر استفاده نکن.
• اگر فیوز کولر دوباره می‌سوزد، احتمال وجود اتصال کوتاه در مدار کولر یا خرابی یکی از قطعات وجود دارد.
• قبل از تعویض قطعات گران‌تر مثل کمپرسور، فیوز و رله‌ها بررسی شوند.

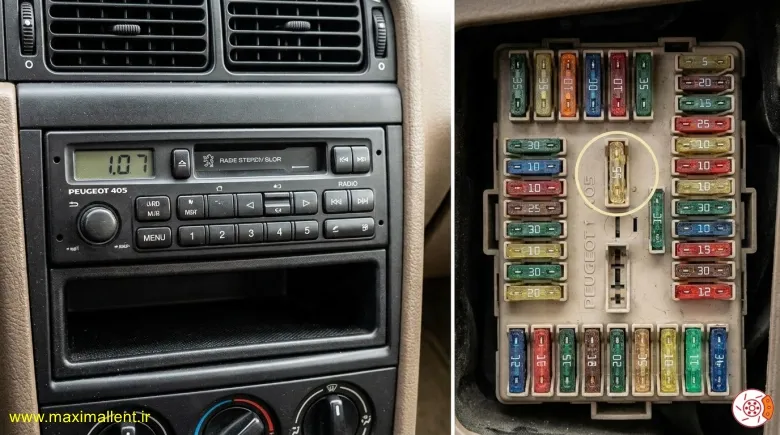

فیوز ضبط پژو ۴۰۵ (رادیو پخش) کجاست؟

ضبط یا رادیو پخش پژو ۴۰۵ از طریق مدار برق سیستم صوتی تغذیه می‌شود و برای جلوگیری از آسیب به سیم‌کشی و خود دستگاه، یک فیوز محافظ دارد. اگر ضبط روشن نمی‌شود یا برق آن قطع شده، اولین موردی که باید بررسی شود فیوز ضبط است.

محل فیوز ضبط پژو ۴۰۵

فیوز ضبط پژو ۴۰۵ معمولاً در جعبه فیوز داخل کابین قرار دارد.

محل جعبه فیوز:

• زیر داشبورد سمت راننده
• نزدیک پایین فرمان
• پشت قاب پلاستیکی جعبه فیوز

برای دسترسی:

1. خودرو را خاموش کن.
2. درپوش جعبه فیوز را باز کن.
3. نقشه روی درپوش را بررسی کن.
4. فیوز مربوط به Radio / Audio را پیدا کن.

فیوز ضبط پژو ۴۰۵ کدام است؟

در بیشتر مدل‌های پژو ۴۰۵ GLX، فیوز ضبط معمولاً:

• شماره فیوز: F8 یا F9 (بسته به مدل جعبه فیوز)
• آمپر: ۱۰ یا ۱۵ آمپر

است.

این فیوز معمولاً مدارهای زیر را تغذیه می‌کند:

• رادیو پخش کارخانه‌ای
• برق حافظه ضبط (حفظ ساعت و تنظیمات)
• بعضی تجهیزات جانبی صوتی

توجه: شماره دقیق فیوز در پژو ۴۰۵ با توجه به سال تولید، نوع دسته‌سیم و مدل جعبه فیوز ممکن است متفاوت باشد. نقشه روی درپوش جعبه فیوز همان خودرو دقیق‌ترین مرجع است.

علائم خرابی فیوز ضبط پژو ۴۰۵

روشن نشدن کامل ضبط

اگر صفحه، چراغ‌ها و کلیدهای ضبط هیچ واکنشی ندارند، احتمال خرابی فیوز یا قطع برق ورودی وجود دارد.

پاک شدن تنظیمات ضبط

اگر برق دائم ضبط قطع شود، ممکن است تنظیمات صدا، ساعت یا حافظه ایستگاه‌ها پاک شوند.

کار نکردن فندکی و ضبط همزمان

در بعضی مدل‌ها مسیر برق ضبط و فندکی نزدیک به هم است و خرابی یک فیوز می‌تواند روی هر دو بخش اثر بگذارد.

اگر فیوز ضبط سالم است ولی رادیو پخش روشن نمی‌شود

موارد زیر باید بررسی شوند:

• سوکت پشت ضبط
• سیم برق دائم ضبط
• سیم برق بعد از سوئیچ
• اتصال بدنه دستگاه
• خرابی خود ضبط
• سیم‌کشی سیستم صوتی

روش تشخیص فیوز سوخته ضبط

1. خودرو را خاموش کن.
2. فیوز مربوط به ضبط را خارج کن.
3. رشته فلزی داخل فیوز را بررسی کن.
4. اگر رشته قطع شده باشد، فیوز سوخته است.
5. فیوز جدید را فقط با همان آمپر جایگزین کن.

برای تست دقیق‌تر می‌توان از مولتی‌متر در حالت بوق استفاده کرد.

فیوز بوق پژو ۴۰۵ کجاست؟

بوق پژو ۴۰۵ برای عملکرد صحیح به برق مستقیم از مدار خودرو نیاز دارد و توسط فیوز محافظت می‌شود. اگر بوق کار نمی‌کند، بررسی فیوز، رله بوق و خود بوق اولین مراحل عیب‌یابی هستند.

محل فیوز بوق پژو ۴۰۵

فیوز بوق پژو ۴۰۵ معمولاً در جعبه فیوز داخل کابین قرار دارد.

محل جعبه فیوز:

• زیر داشبورد سمت راننده
• پایین فرمان
• پشت قاب پلاستیکی جعبه فیوز

برای دسترسی:

1. خودرو را خاموش کن.
2. درپوش جعبه فیوز را باز کن.
3. نقشه روی درب جعبه فیوز را بررسی کن.
4. فیوز مربوط به بوق (Horn) را پیدا کن.

فیوز بوق پژو ۴۰۵ کدام شماره است؟

در بیشتر مدل‌های پژو ۴۰۵ GLX، فیوز بوق معمولاً:

• شماره فیوز: F3
• آمپر: ۱۵ آمپر (آبی)

است.

این فیوز مدارهای مربوط به بوق را محافظت می‌کند.

توجه: شماره دقیق فیوز در بعضی مدل‌های پژو ۴۰۵ با توجه به سال تولید و نوع جعبه فیوز ممکن است متفاوت باشد؛ بنابراین نقشه روی درپوش جعبه فیوز همان خودرو مرجع دقیق‌تری است.

علائم خرابی فیوز بوق پژو ۴۰۵

قطع شدن کامل بوق

اگر با فشار دادن کلید بوق هیچ صدایی شنیده نمی‌شود، فیوز یکی از مواردی است که باید بررسی شود.

سوختن دوباره فیوز بوق

اگر فیوز جدید بعد از نصب دوباره می‌سوزد، احتمال وجود اتصال کوتاه در مدار بوق یا خرابی خود بوق وجود دارد.

اگر فیوز بوق سالم است ولی بوق کار نمی‌کند

موارد زیر باید بررسی شوند:

• رله بوق
• خود بوق (شیپوری)
• کلید بوق روی فرمان
• سیم‌کشی و سوکت‌ها
• اتصال بدنه بوق

روش بررسی فیوز بوق

1. خودرو را خاموش کن.
2. فیوز بوق را از جعبه فیوز خارج کن.
3. سیم فلزی داخل فیوز را بررسی کن.
4. اگر سیم قطع شده باشد، فیوز سوخته است.
5. فیوز جدید را با همان آمپر جایگزین کن.

برای تست دقیق‌تر می‌توان از مولتی‌متر در حالت بوق استفاده کرد.

فیوز فندک پژو ۴۰۵ کدام است؟

فندکی پژو ۴۰۵ علاوه بر استفاده برای روشن کردن فندک، معمولاً برای اتصال شارژر موبایل و بعضی لوازم جانبی برقی هم استفاده می‌شود. برق این مدار توسط یک فیوز محافظت می‌شود تا در صورت ایجاد اتصال کوتاه، سیم‌کشی خودرو آسیب نبیند.

محل فیوز فندک پژو ۴۰۵

فیوز فندک پژو ۴۰۵ در جعبه فیوز داخل کابین قرار دارد.

محل جعبه فیوز:

• زیر داشبورد سمت راننده
• پایین فرمان
• پشت قاب پلاستیکی جعبه فیوز

برای دسترسی:

1. خودرو را خاموش کن.
2. درپوش جعبه فیوز را باز کن.
3. نقشه روی درب جعبه فیوز را بررسی کن.
4. فیوز مربوط به CIGAR LIGHTER / فندکی را پیدا کن.

فیوز فندک پژو ۴۰۵ کدام شماره است؟

در بیشتر مدل‌های پژو ۴۰۵ GLX، فیوز فندکی معمولاً:

• شماره فیوز: F9 یا F10 (بسته به مدل جعبه فیوز)
• آمپر: ۲۰ آمپر (زرد)

است.

این فیوز معمولاً مدارهای زیر را محافظت می‌کند:

• فندکی جلو
• برق سوکت فندکی
• بعضی تجهیزات جانبی متصل به فندکی

توجه: شماره دقیق فیوز در پژو ۴۰۵ با توجه به سال تولید و نوع سیستم برق خودرو ممکن است متفاوت باشد. نقشه روی درپوش جعبه فیوز همان خودرو دقیق‌ترین مرجع برای پیدا کردن فیوز است.

علائم خرابی فیوز فندک پژو ۴۰۵

کار نکردن کامل فندکی

اگر فندکی گرم نمی‌شود یا شارژر موبایل برق ندارد، ابتدا فیوز را بررسی کن.

قطع شدن برق شارژر فندکی

اگر چراغ شارژر روشن نمی‌شود یا گوشی شارژ نمی‌شود، احتمال خرابی فیوز یا سوکت فندکی وجود دارد.

سوختن دوباره فیوز

اگر بعد از تعویض، فیوز دوباره می‌سوزد، احتمال وجود اتصال کوتاه در سوکت فندکی یا خرابی وسیله متصل‌شده وجود دارد.

اگر فیوز فندک سالم است ولی برق ندارد

موارد زیر باید بررسی شوند:

• خود سوکت فندکی
• سیم مثبت و منفی فندکی
• اتصال بدنه
• خرابی المنت فندکی
• خرابی شارژر یا وسیله متصل‌شده

روش بررسی فیوز فندکی

1. خودرو را خاموش کن.
2. فیوز فندکی را از جعبه فیوز خارج کن.
3. رشته فلزی داخل فیوز را بررسی کن.
4. اگر رشته قطع شده باشد، فیوز سوخته است.
5. فیوز جدید را فقط با همان آمپر نصب کن.

فیوز پمپ بنزین پژو ۴۰۵ کجاست؟

پمپ بنزین پژو ۴۰۵ وظیفه ارسال سوخت از باک به سمت موتور را دارد و برق آن از طریق فیوز و رله دوبل کنترل می‌شود. اگر پمپ بنزین برق نداشته باشد، خودرو ممکن است استارت بخورد ولی روشن نشود.

محل فیوز پمپ بنزین پژو ۴۰۵

فیوز پمپ بنزین پژو ۴۰۵ معمولاً در جعبه فیوز داخل کابین قرار دارد.

محل جعبه فیوز:

• زیر داشبورد سمت راننده
• پایین فرمان
• پشت قاب پلاستیکی جعبه فیوز

همچنین در مدل‌های انژکتوری، رله دوبل که وظیفه برق‌رسانی به پمپ بنزین و ECU را دارد، در محفظه موتور قرار دارد.

فیوز پمپ بنزین پژو ۴۰۵ کدام شماره است؟

در بیشتر مدل‌های انژکتوری پژو ۴۰۵ GLX:

توجه: شماره دقیق فیوز پمپ بنزین در پژو ۴۰۵ با توجه به سال تولید، نوع ECU و مدل جعبه فیوز ممکن است متفاوت باشد. در بعضی مدل‌ها پمپ بنزین از طریق رله دوبل تغذیه می‌شود و فیوز آن در مسیر مدار انژکتور قرار دارد.

علائم خرابی فیوز پمپ بنزین پژو ۴۰۵

روشن نشدن خودرو

اگر فیوز پمپ بنزین بسوزد، پمپ برق دریافت نمی‌کند و سوخت به موتور نمی‌رسد.

شنیده نشدن صدای پمپ هنگام باز کردن سوئیچ

در حالت عادی با باز کردن سوئیچ، چند ثانیه صدای کار کردن پمپ از سمت باک شنیده می‌شود. نبود این صدا می‌تواند نشانه خرابی فیوز، رله یا خود پمپ باشد.

خاموش شدن ناگهانی خودرو

قطع شدن برق پمپ در زمان حرکت می‌تواند باعث خاموش شدن موتور شود.

اگر فیوز پمپ بنزین سالم است ولی خودرو روشن نمی‌شود

موارد زیر باید بررسی شوند:

• رله دوبل
• خود پمپ بنزین
• برق ورودی پمپ
• اتصال بدنه پمپ
• ECU و سیستم ضدسرقت
• فشار سوخت و فیلتر بنزین

روش بررسی فیوز پمپ بنزین

1. خودرو را خاموش کن.
2. فیوز مربوط به پمپ بنزین یا مدار انژکتور را خارج کن.
3. سیم فلزی داخل فیوز را بررسی کن.
4. اگر سیم قطع شده باشد، فیوز سوخته است.
5. فیوز جدید را فقط با همان آمپر جایگزین کن.

فیوز شیشه‌بالابر پژو ۴۰۵ کجاست؟

شیشه‌بالابر برقی پژو ۴۰۵ برای حرکت دادن شیشه‌های درها از برق خودرو استفاده می‌کند و مدار آن توسط فیوز محافظت می‌شود. اگر شیشه‌ها بالا یا پایین نمی‌روند، یکی از اولین مواردی که باید بررسی شود فیوز شیشه‌بالابر است.

محل فیوز شیشه‌بالابر پژو ۴۰۵

فیوز شیشه‌بالابر پژو ۴۰۵ معمولاً در جعبه فیوز داخل کابین قرار دارد.

محل جعبه فیوز:

• زیر داشبورد سمت راننده
• پایین فرمان
• پشت قاب پلاستیکی جعبه فیوز

برای دسترسی:

1. خودرو را خاموش کن.
2. درپوش جعبه فیوز را باز کن.
3. نقشه روی درب جعبه فیوز را بررسی کن.
4. فیوز مربوط به شیشه‌بالابر (Power Window) را پیدا کن.

فیوز شیشه‌بالابر پژو ۴۰۵ کدام شماره است؟

در بیشتر مدل‌های پژو ۴۰۵ GLX، فیوز شیشه‌بالابر معمولاً:

• شماره فیوز: F7
• آمپر: ۳۰ آمپر (سبز)

است.

این فیوز مدارهای زیر را محافظت می‌کند:

• موتورهای شیشه‌بالابر برقی
• کلیدهای شیشه‌بالابر
• مدار تغذیه شیشه‌ها

توجه: شماره دقیق فیوز در بعضی مدل‌های پژو ۴۰۵ با توجه به سال تولید و نوع جعبه فیوز ممکن است متفاوت باشد. نقشه روی درپوش جعبه فیوز همان خودرو دقیق‌ترین مرجع است.

علائم خرابی فیوز شیشه‌بالابر پژو ۴۰۵

کار نکردن همه شیشه‌ها

اگر هیچ‌کدام از شیشه‌های برقی حرکت نمی‌کنند، احتمال خرابی فیوز، رله یا برق اصلی شیشه‌بالابر وجود دارد.

کار نکردن یک شیشه خاص

اگر فقط یک شیشه مشکل دارد، معمولاً ایراد از فیوز نیست و باید این موارد بررسی شوند:

• کلید همان شیشه
• موتور شیشه‌بالابر
• سیم‌کشی داخل در
• سوکت‌ها

قطع شدن ناگهانی شیشه‌ها

اگر هنگام بالا یا پایین کردن شیشه‌ها، همه شیشه‌ها از کار افتادند، فیوز و مدار تغذیه باید بررسی شود.

اگر فیوز شیشه‌بالابر سالم است ولی شیشه کار نمی‌کند

موارد زیر باید بررسی شوند:

• رله شیشه‌بالابر
• موتور شیشه‌بالابر
• کلید اصلی سمت راننده
• سیم‌های داخل خرطومی بین در و بدنه
• اتصالات و سوکت‌ها

روش تشخیص فیوز سوخته شیشه‌بالابر

1. خودرو را خاموش کن.
2. فیوز ۳۰ آمپر شیشه‌بالابر را خارج کن.
3. بخش شفاف فیوز را بررسی کن.
4. اگر نوار فلزی داخل آن قطع شده باشد، فیوز سوخته است.
5. فیوز جدید را فقط با همان آمپر نصب کن.

برای تست دقیق‌تر می‌توان از مولتی‌متر در حالت بوق استفاده کرد.

فیوز برف‌پاک‌کن پژو ۴۰۵ کجاست؟

برف‌پاک‌کن پژو ۴۰۵ برای حرکت تیغه‌ها و پمپ شیشه‌شور از برق خودرو استفاده می‌کند و مدار آن توسط فیوز محافظت می‌شود. اگر برف‌پاک‌کن کار نمی‌کند، ابتدا باید فیوز، رله، دسته‌برف‌پاک‌کن و موتور برف‌پاک‌کن بررسی شوند.

محل فیوز برف‌پاک‌کن پژو ۴۰۵

فیوز برف‌پاک‌کن پژو ۴۰۵ در جعبه فیوز داخل کابین قرار دارد.

محل جعبه فیوز:

• زیر داشبورد سمت راننده
• پایین فرمان
• پشت قاب پلاستیکی جعبه فیوز

برای دسترسی:

1. خودرو را خاموش کن.
2. درپوش جعبه فیوز را باز کن.
3. نقشه روی درب جعبه فیوز را بررسی کن.
4. فیوز مربوط به Wiper / برف‌پاک‌کن را پیدا کن.

فیوز برف‌پاک‌کن پژو ۴۰۵ کدام شماره است؟

در بیشتر مدل‌های پژو ۴۰۵ GLX، فیوز برف‌پاک‌کن معمولاً:

• شماره فیوز: F11
• آمپر: ۳۰ آمپر (سبز)

است.

این فیوز معمولاً مدارهای زیر را محافظت می‌کند:

• موتور برف‌پاک‌کن جلو
• مدار فرمان برف‌پاک‌کن
• بعضی مدل‌ها: پمپ شیشه‌شور

توجه: شماره دقیق فیوز ممکن است با توجه به سال تولید، نوع جعبه فیوز و سیستم برق خودرو متفاوت باشد. نقشه روی درپوش جعبه فیوز همان خودرو دقیق‌ترین مرجع است.

علائم خرابی فیوز برف‌پاک‌کن پژو ۴۰۵

کار نکردن کامل برف‌پاک‌کن

اگر تیغه‌ها هیچ حرکتی ندارند، احتمال خرابی فیوز، موتور یا برق‌رسانی وجود دارد.

کار کردن یک دور و توقف ناگهانی

ممکن است مشکل از فیوز، رله، موتور برف‌پاک‌کن یا مکانیزم اتصال تیغه‌ها باشد.

کار نکردن شیشه‌شور

در بعضی مدل‌ها خرابی مدار مربوط می‌تواند باعث قطع شدن پمپ شیشه‌شور هم شود.

اگر فیوز برف‌پاک‌کن سالم است ولی کار نمی‌کند

موارد زیر باید بررسی شوند:

• موتور برف‌پاک‌کن
• رله برف‌پاک‌کن
• دسته راهنما یا کلید برف‌پاک‌کن
• سیم‌کشی و سوکت موتور
• گیر کردن مکانیزم حرکت تیغه‌ها

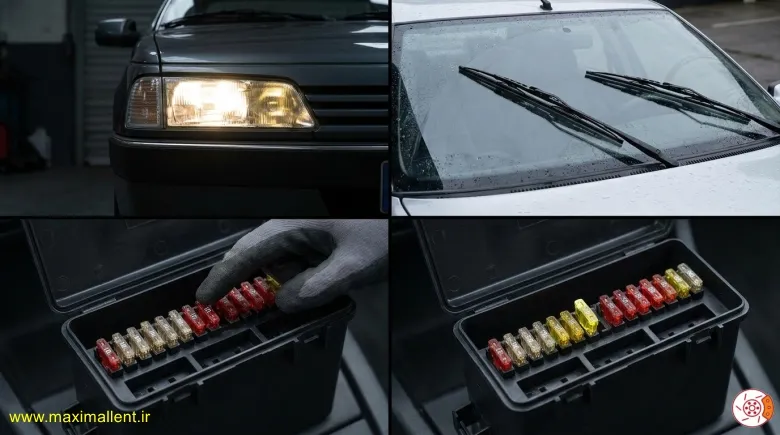

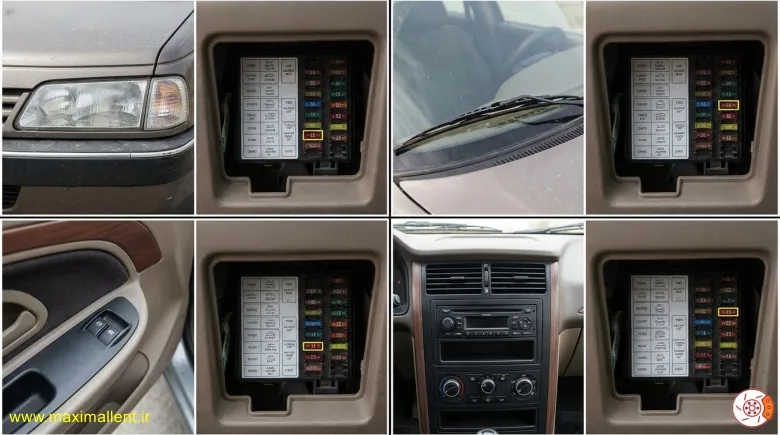

روش بررسی فیوز برف‌پاک‌کن

1. خودرو را خاموش کن.
2. فیوز F11 را خارج کن.
3. سیم فلزی داخل فیوز را بررسی کن.
4. اگر سیم قطع شده باشد، فیوز سوخته است.
5. فیوز جدید را فقط با همان آمپر جایگزین کن.

برای تست دقیق‌تر می‌توان از مولتی‌متر در حالت بوق استفاده کرد.
